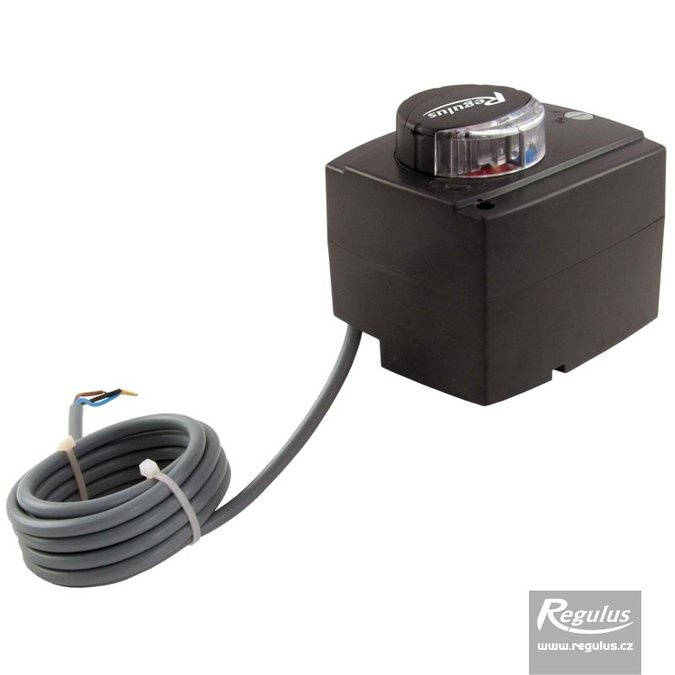

Actuator vana amestec 3 sau 4 cai REGULUS 60 sec.

Descriere

Actuatorul electric rotativ REGULUS este un echipament de automatizare conceput pentru motorizarea vanelor de amestec cu 3 și 4 căi din instalațiile termice. Acesta elimină necesitatea ajustării manuale a circuitelor, permițând controlerelor electronice să regleze automat și continuu temperatura agentului termic distribuit către calorifere, sistemele de încălzire în pardoseală sau pentru protecția pe retur a cazanelor.

Funcționalitate și principiu de operare

Dispozitivul funcționează prin preluarea comenzilor electrice de la un controler climatic și transformarea acestora în mișcare mecanică de precizie. Sub carcasa compactă se află un motor sincron care antrenează un sistem de roți dințate, generând un cuplu de forță de 5 Nm pentru a roti axul vanei. Actuatorul efectuează o rotație controlată pe un unghi de 90° într-un interval scurt de 60 de secunde (pentru o cursă completă), asigurând o modulare rapidă a amestecului de apă tur-retur. Produsul include un adaptor de montaj standardizat, fiind direct compatibil și cu supapele de amestec din gama WOMIX.

Funcții de siguranță

Pentru a garanta fiabilitatea pe termen lung și a proteja componentele mecanice, actuatorul prioritizează siguranța operațională prin:

• Limitatoare de cursă: Echipamentul dispune de două întrerupătoare (limitatoare) interne. Acestea taie automat alimentarea motorului exact în momentul în care vana atinge capătul cursei (0° sau 90°), prevenind astfel suprasolicitarea fizică a axului și arderea bobinajului motorului.

• Izolație de Clasa II: Carcasa din plastic solid oferă o dublă izolație electrică, eliminând necesitatea unei împământări separate și protejând utilizatorul de riscurile de electrocutare.

Specificații tehnice

Întrebări și răspunsuri (Q&A)

La ce tipuri de robineți se potrivește acest dispozitiv?

Actuatorul este special proiectat pentru a fi montat pe vane de amestec rotative cu 3 căi (de deviație/amestec) sau cu 4 căi. Dispozitivul este livrat cu un adaptor de montaj inclus și are o compatibilitate perfectă certificată pentru supapele marca WOMIX.

Ce se întâmplă când vana este complet deschisă sau închisă, motorul continuă să forțeze?

Nu. Mecanismul este protejat intern de două limitatoare de cursă. Când unghiul de rotație atinge limita de 90 de grade (deschis maxim sau închis maxim), aceste limitatoare decuplează automat alimentarea cu energie a motorului, prevenind defectarea angrenajului intern cu roți dințate.

Ce înseamnă un cuplu de 5 Nm și un timp de 60 de secunde pentru instalație?

Cuplul de 5 Nm oferă o putere mecanică suficientă pentru a roti cu ușurință axul vanelor de amestec uzuale, chiar și în cazul unor depuneri fine pe garnituri. Timpul de 60 de secunde pentru cursa completă reprezintă un răspuns rapid; sistemul de automatizare va ajusta destul de repede temperatura apei trimise în instalație, stabilizând rapid confortul termic din încăperi.

Notă tehnică importantă

Atenție: Acest echipament este alimentat direct la tensiunea rețelei (230V). Conectarea cablului cu 3 fire trebuie realizată de un electrician sau instalator automatist calificat. Gradul de protecție IP 40 indică faptul că actuatorul este protejat împotriva pătrunderii obiectelor solide (praf grosier), dar nu este protejat împotriva apei. Pentru a preveni scurtcircuitele, montați dispozitivul într-o cameră tehnică uscată și poziționați-l deasupra sau în lateralul vanei, astfel încât eventualele scurgeri de apă de pe țevi sau garnituri să nu se prelingă în carcasa motorului.
