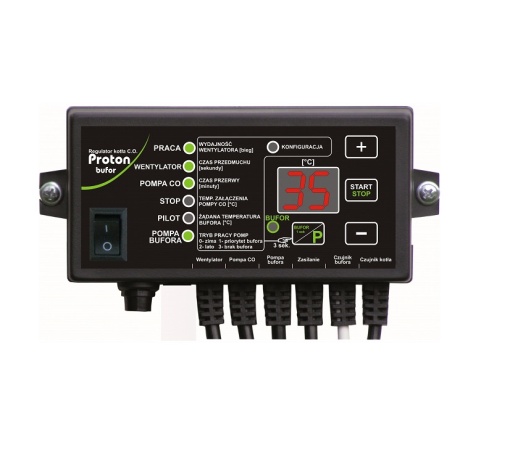

Controler puffer, pompa incalzire si ventilator MTS 11z

Controlerul MTS 11z este o automatizare dedicată centralelor termice pe combustibil solid care sunt integrate într-un sistem cu rezervor de acumulare (puffer). Acest echipament gestionează simultan pompa de încălzire centrală (IC), pompa de încărcare a pufferului și ventilatorul de insuflare. Prin coordonarea acestor trei elemente, dispozitivul optimizează distribuția agentului termic și stochează eficient excesul de căldură, rezolvând problema fluctuațiilor de temperatură și reducând semnificativ risipa de combustibil.

Funcții și principiu de funcționare

Sistemul utilizează senzorii de temperatură pentru a monitoriza starea cazanului și a stocatorului, adaptând funcționarea componentelor astfel:

• Managementul pompei de puffer: Controlerul citește temperatura din cazan și din rezervorul de acumulare. Pompa de încărcare este activată doar atunci când centrala produce suficientă energie pentru a transfera și a stoca apa fierbinte în puffer, evitând extragerea inversă a căldurii atunci când focul se stinge.
• Managementul pompei de încălzire (IC): Pompa care trimite agentul termic către calorifere este comandată în funcție de parametrii de temperatură setați, asigurând necesarul termic al locuinței direct din cazan sau din energia stocată.
• Modularea și histerezisul ventilatorului: Turația ventilatorului este ajustată pentru a menține arderea la un nivel optim. Când temperatura apei atinge valoarea setată, ventilatorul se oprește. Setarea histerezisului (diferența de grade dintre oprire și repornire) permite o funcționare lină, fără porniri/opriri abrupte și repetate.
• Afișaj digital: Echipamentul dispune de un ecran LED clar, care afișează temperatura curentă și starea de operare a componentelor, fiind ușor de monitorizat în orice cameră tehnică.

Funcții de siguranță

Pentru a proteja instalația hidraulică și a preveni accidentele termice, controlerul este prevăzut cu sisteme de siguranță automate:

• Protecție la supraîncălzire (90°C): Dacă temperatura apei din cazan atinge pragul critic de 90°C, controlerul intră în regim de avarie. Acesta taie imediat alimentarea ventilatorului pentru a opri arderea și pornește forțat pompele de încălzire și puffer pentru a disipa rapid căldura periculoasă în instalație.
• Funcția anti-stop: Pentru a preveni blocarea (griparea) mecanică a rotoarelor pompelor în perioada de vară din cauza depunerilor de calcar, sistemul activează scurt pompele la intervale regulate de timp.
• Funcția anti-îngheț: Dacă senzorii detectează o scădere a temperaturii apei sub pragul de 5°C, pompele pornesc automat pentru a menține apa în mișcare și a preveni fisurarea conductelor.

Specificații tehnice

.

Întrebări și răspunsuri

Cum mă ajută pompa de puffer comandată de acest controler să fac economie de lemne?

Prin comandarea precisă a pompei de puffer, controlerul se asigură că toată căldura excedentară produsă de foc este stocată în rezervorul de acumulare, în loc să fie pierdută pe coș sau să supraîncălzească locuința. Această apă fierbinte stocată va fi folosită pentru a încălzi caloriferele ore bune după ce focul s-a stins, reducând numărul de alimentări zilnice cu combustibil.

Ce înseamnă mai exact histerezisul ventilatorului?

Histerezisul este diferența de temperatură dintre momentul în care ventilatorul se oprește și momentul în care repornește. De exemplu, dacă setați centrala la 65°C cu un histerezis de 2°C, ventilatorul se va opri la 65°C și va reporni abia când apa scade la 63°C. Acest reglaj previne uzura prematură a ventilatorului prin eliminarea pornirilor și opririlor constante la variații de o fracțiune de grad.

Sistemul este compatibil cu un termostat de cameră din locuință?

Nu, modelul MTS 11z nu dispune de o intrare dedicată pentru un termostat de ambient extern. Sistemul gestionează distribuția căldurii bazându-se strict pe temperaturile citite de senzorii din cazan și din puffer, conform parametrilor pe care îi introduceți pe panoul de comandă.

Sfat tehnic

Atenție: Echipamentul lucrează cu tensiuni de 230V. Conectarea pompelor și a ventilatorului trebuie realizată exclusiv de către personal calificat. Pentru a beneficia de garanția produsului, montajul trebuie efectuat și validat de către o firmă autorizată ISCIR. Asigurați-vă că senzorul pentru puffer este introdus la adâncimea corectă în teaca rezervorului, iar senzorul cazanului face un contact termic ferm, pentru ca protecția de supraîncălzire să intervină cu precizie în caz de necesitate.
