Motor reductor Kenta K9115003, 1,5 RPM, 25 W,

Descriere

Motoreductorul KENTA K9115003 (25W, 1.5 RPM) este o unitate electromecanică de antrenare proiectată pentru sistemele de alimentare automatizată cu combustibil solid. Funcția sa tehnică este de a prelua turația înaltă a motorului asincron integrat și de a o demultiplica prin intermediul unei casete reductoare, asigurând la axul de ieșire o viteză unghiulară constantă de 1.5 rotații pe minut. Această cinematică specifică, corelată cu puterea de 25W, asigură un debit volumetric majorat și un cuplu mecanic suficient pentru a învinge forțele de frecare din tubul dozatorului, menținând stoechiometria arderii la echipamentele termice calibrate pentru acest parametru.

Funcționalitate și arhitectură

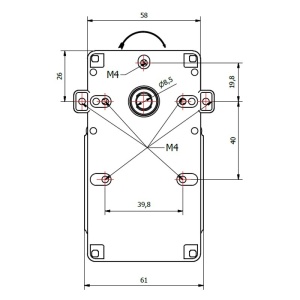

Ansamblul este format dintr-un stator bobinat cu o putere de 25W și un reductor capsulat care integrează un tren de angrenaje prelucrate din aliaje metalice și polimeri tehnici rezistenți la stres mecanic. Transmisia mecanică reduce turația rotorului la valoarea operațională fixă de 1.5 RPM. Axul de ieșire, având diametrul standardizat de 8.5 mm, dispune de o secțiune frezată plană și o gaură transversală, facilitând o cuplare mecanică rigidă, fără joc, pe tija șnecului. Controlat prin impulsuri electrice (230V) comandate de placa de bază a echipamentului, motoreductorul fracționează rotațiile pentru a livra exact cantitatea de combustibil impusă de treapta de modulație.

Compatibilitate și echivalențe OEM

Produs în Italia de compania KENTA, modelul K9115003 este o componentă de prim-montaj (OEM) recunoscută în industria termotehnică pentru stabilitatea sa în operare.

• Înlocuire directă (Cross-reference): Din punct de vedere mecanic, dimensional și electric, este interschimbabil cu alte motoreductoare din seriile Kenta K917 (ex. K9175051), precum și cu modele echivalente de la Mellor (ex. FB 1171) sau Bitron, cu condiția tehnică obligatorie a respectării turației de 1.5 RPM și a cotei axului de 8.5 mm.
• Mărci și modele de echipamente compatibile: Componenta deservește sistemele de alimentare ale centralelor, termoșemineelor și sobelor pe peleți care necesită un raport de dozare crescut (1.5 rotații pe minut) pentru a atinge parametrii termici proiectați de producător.

• Cod echivalent:

  Mellor FB1222 02015 - KENTA K9115001 - K9115002 - K9115006

Funcții de siguranță

Pentru a preveni avarierea majoră a echipamentului în cazul blocajelor mecanice (ex: praf de peleți compactat sever sau corpuri dure introduse accidental în buncăr), agregatul integrează protecții dedicate:

• Angrenaj cu limitare de efort (sacrificiu): Caseta reductoare include pinioane calculate constructiv să cedeze la forfecare dacă efortul de torsiune depășește limita mecanică de siguranță a axului șnecului, protejând astfel elementele structurale ale centralei.
• Protecție termică la rotor blocat (Impedance protection): Impedanța bobinajului de 25W limitează nivelul curentului absorbit în situația blocării fizice a rotorului. Această caracteristică previne supraîncălzirea critică a izolației electrice și elimină riscul inițierii unui incendiu intern.
• Disipare termică pasivă: Arhitectura statorului deschis facilitează transferul termic rapid și eficient către mediul ambiant din camera tehnică, asigurând stabilitatea operațională pe parcursul ciclurilor prelungite.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice și normelor de punere în funcțiune a agregatelor termice (Prescripțiile Tehnice ISCIR), intervenția asupra sistemului de dozare a combustibilului se supune unor reguli stricte:

• Validitatea garanției de 24 luni: Garanția acoperă viciile de fabricație exclusiv dacă diagnosticarea, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea agregatului ca urmare a unui montaj tensionat sau excentric anulează certificatul de garanție.
• Alinierea coaxială obligatorie: Axul de 8.5 mm al motoreductorului trebuie să fie perfect coliniar cu axul șnecului. Abaterile de planeitate la strângerea șuruburilor flanșei vor induce forțe radiale distructive în caseta reductorului, provocând uzura prematură a angrenajelor.
• Verificarea prealabilă a blocajelor: Înainte de cuplarea mecanică și electrică a noii piese, tehnicianul are obligația de a goli buncărul și de a verifica manual rotația liberă a șnecului. Fixarea unui motor nou pe un șnec blocat va distruge instantaneu caseta reductoare la prima comandă de alimentare.

Întrebări și răspunsuri (q&a)

Diferența de 1W (25W față de 24W) afectează funcționarea centralei?

Nu. O variație de 1W reprezintă o toleranță normală în fabricația motoarelor asincrone și nu influențează consumul plăcii de bază sau cuplul mecanic într-un mod sesizabil. Parametrul critic care trebuie respectat cu strictețe este turația de 1.5 RPM.

Se poate utiliza acest motor de 1.5 RPM în locul unuia defect de 1 RPM?

Strict interzis. Modificarea turației de la 1 RPM la 1.5 RPM va altera cantitatea de combustibil injectată în focar cu 50% în același interval de timp calculat de placa de bază. Această modificare tehnică dezechilibrează grav stoechiometria arderii, cauzând înfundarea arzătorului cu peleți nearși și emisii de fum dens.

Ce indică situația în care motorul "bâzâie" dar axul nu se mai rotește deloc?

Acesta este simptomul clasic de "rotor blocat". Situația poate fi cauzată de o avarie mecanică severă internă (angrenaje încleștate/măcinate) sau de un blocaj masiv și dur în tubul șnecului. Echipamentul trebuie deconectat imediat de la rețeaua electrică pentru a preveni arderea statorului și necesită intervenție tehnică pentru înlocuire și deblocare.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă forțe mecanice de forfecare ridicate. Orice intervenție tehnică (diagnosticare, extragerea blocajelor, demontare, înlocuire) se va executa exclusiv cu centrala oprită și deconectată fizic (ștecher scos) de la sursa de energie electrică.

Alte specificatii tehnice:

• Alimentare: 230V / 50Hz
• Putere: 25 W
• Viteza la ieșire: 1.5 rot / min
• Rotație - CW (dreapta)
• Diametru ax: 8,5 mm
• Cuplu: 30 Nm
