Supapa gravitationala DN25 4/4"

Descriere

Supapa diferențială din fontă (1 1/2") este o componentă esențială pentru sistemele de încălzire centrală mixte, concepută pentru a proteja instalația termică și a asigura continuitatea fluxului de căldură. Produsul rezolvă problema supraîncălzirii și a acumulării de presiune în cazanele cu combustibil solid în situația în care pompa de circulație se oprește. Integrată pe circuitul principal, supapa permite tranziția automată de la circulația forțată (cu pompă) la circulația gravitațională (naturală), menținând sistemul funcțional și în siguranță chiar și în timpul unei pene de curent.

Funcționalitate și principiu de operare

Mecanismul de bază al supapei diferențiale este controlat exclusiv de presiunea apei. Elementul de închidere intern este o bilă flotantă (de obicei din material plastic rezistent). În timpul funcționării normale, presiunea generată de pompa de circulație împinge bila în scaunul supapei, închizând trecerea directă. Aceasta obligă apa să treacă exclusiv prin circuitul paralel al pompei (circulație forțată). Atunci când pompa se oprește (din cauza unei defecțiuni sau a lipsei de curent), presiunea din circuit scade instantaneu. La o presiune minimă de doar 0,001 bar, bila este eliberată, iar supapa se deschide automat. Apa va ocoli astfel pompa și își va continua traseul prin conducta principală, curgând natural, prin gravitație (termosifonare).

Funcții de siguranță

Fiind încadrată în categoria elementelor de siguranță, supapa diferențială protejează integritatea sistemului prin următoarele acțiuni:

• Protecție anti-fierbere: Prin deschiderea automată la oprirea pompei, permite agentului termic să preia căldura reziduală din cazan și să o disipeze în calorifere, prevenind fierberea apei și creșterea presiunii la niveluri explozive.

• Funcție de clapetă de sens: Când pompa funcționează, supapa blocată previne întoarcerea apei (scurtcircuitarea fluxului hidraulic), garantând că agentul termic este împins eficient către restul instalației.

• Autonomie 100% mecanică: Nu necesită alimentare electrică, senzori sau intervenție umană pentru a comuta între circulația forțată și cea gravitațională.

Caracteristici tehnice

Performanțe de încălzire (Timp estimat)

Deși supapa diferențială nu produce căldură, ea dictează performanța transferului termic în situații de avarie. Trecerea de la eficiența maximă a pompei la eficiența gravitațională se face instantaneu, fără latență, datorită presiunii de deschidere infime (0,001 bar). În regim gravitațional, viteza de circulație a apei scade semnificativ, ceea ce înseamnă că timpul necesar pentru ca radiatoarele îndepărtate să se mențină calde va crește. Deși ciclul natural de încălzire poate fi mai lent cu 30 - 60 de minute comparativ cu funcționarea pompei, capacitatea termică de bază va fi asigurată, prevenind răcirea bruscă a locuinței și refularea termică în cazan.

Întrebări și răspunsuri (Q&A)

Sistemul meu va funcționa gravitațional doar instalând această supapă?

Nu neapărat. Supapa diferențială doar eliberează mecanic trecerea apei prin conducta principală. Pentru ca circulația naturală (gravitațională) a apei să aibă loc, întreaga instalație termică trebuie să fi fost proiectată cu pante de scurgere corecte și să utilizeze țevi cu diametre adecvate (de regulă diametre mai mari, pentru a reduce rezistența hidraulică la frecare).

Pot monta această supapă pe verticală?

Da. Designul interior cu bilă flotantă permite funcționarea corectă a supapei atât în poziție orizontală, cât și în poziție verticală. Ea poate fi instalată la fel de eficient pe circuitul de tur (la ieșirea din cazan) sau pe circuitul de retur (la intrarea în cazan).

Din ce cauză s-ar putea bloca supapa pe poziția "deschis" în timpul funcționării pompei?

Blocarea bilei în poziția deschis (ceea ce ar face ca pompa să învârtă apa în cerc prin supapă, în loc să o trimită spre calorifere) se datorează, în general, acumulării de impurități mecanice, zgură de la suduri sau depuneri mari de calcar în interiorul corpului de fontă. Montarea unui filtru Y (de impurități) pe returul instalației reduce semnificativ acest risc de blocaj.

Notă tehnică importantă

Avertisment de instalare: La montarea supapei pe filetul principal al conductei (între punctele unde se racordează bypass-ul pompei), este absolut critic să respectați sensul de curgere a apei. Săgeata indicatoare turnată pe corpul de fontă al supapei trebuie să se potrivească perfect cu direcția naturală a fluxului de agent termic din sistem. O montare inversă va anula complet efectul de deschidere gravitațională în caz de avarie și va bloca funcționarea pompei de circulație, putând duce la distrugerea iminentă a cazanului termic prin presurizare și supraîncălzire.

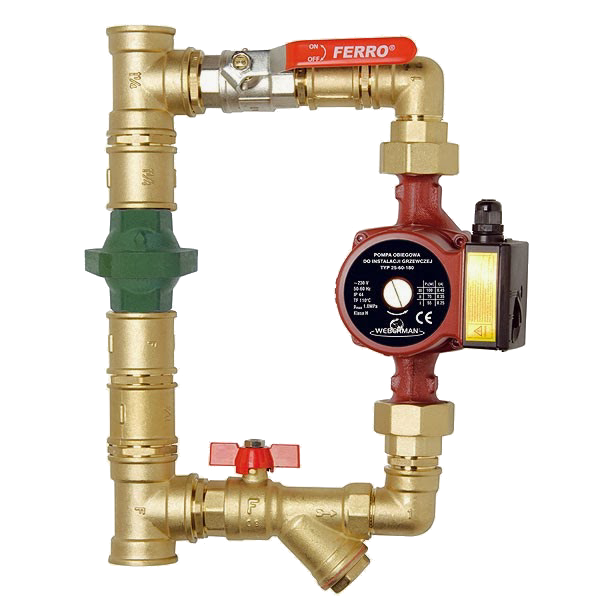

Exemplu de montaj:
