Termometru axial GOSHE TB63

Descriere

Termometrul axial GOSHE TB 63 este un instrument de măsură de calitate superioară, fabricat în Polonia, proiectat special pentru monitorizarea precisă a temperaturii fluidelor (gaze și lichide) în aplicații industriale și rezidențiale. Datorită construcției sale robuste din aluminiu, acest dispozitiv este ideal pentru a fi integrat în cazane, sisteme de încălzire centrală, conducte de transfer termic și rezervoare. Produsul rezolvă problema monitorizării termice în medii solicitante, oferind o citire clară a valorilor de până la 120°C printr-o instalare directă, prin înfiletare.

Funcționalitate și principiu de operare

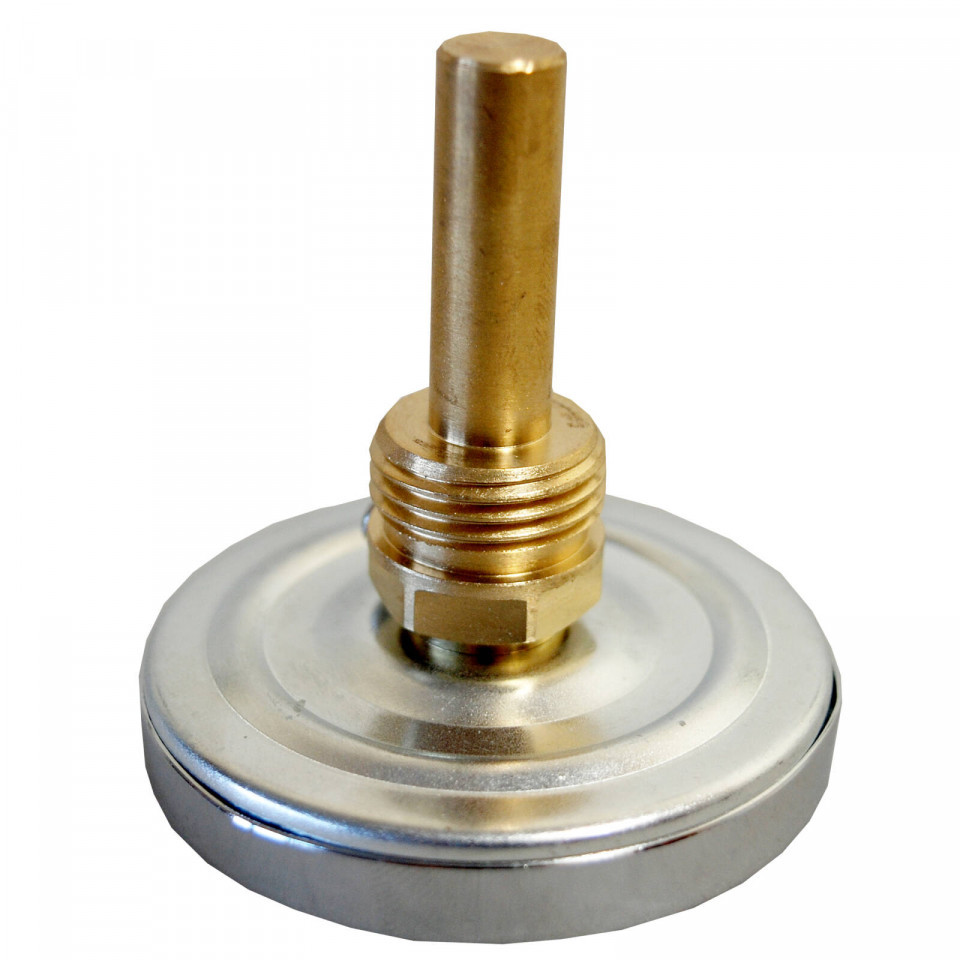

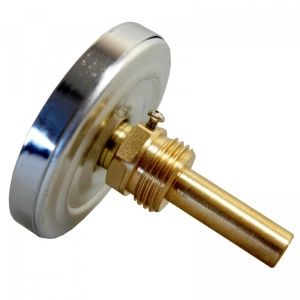

Instrumentul se bazează pe sistemul mecanic de măsurare cu tijă bimetală. Sonda de imersie, având un diametru de 10 mm, conține un arc format din două benzi metalice sudate împreună, fiecare având un coeficient de dilatare termică diferit. Pe măsură ce temperatura agentului termic din conductă sau cazan crește, diferența de dilatare forțează ansamblul bimetalic să se curbeze sau să se răsucească. Această mișcare mecanică este transmisă direct către acul indicator de pe cadranul de 63 mm. Fiind un termometru cu prindere „axială”, tija cu filet de 1/2" este amplasată perpendicular pe spatele cadranului, permițând vizualizarea frontală a temperaturii direct de pe țeavă.

Funcții de siguranță

Pentru a asigura integritatea instalației și a instrumentului de măsură pe termen lung, acest model integrează următoarele caracteristici:

• Rezistență extremă la presiune: Designul tijei și al racordului suportă o presiune internă a fluidelor de până la 25 bar, o valoare cu mult peste media sistemelor de încălzire standard, prevenind scurgerile sau exploziile piesei de imersie.

• Integritate structurală: Carcasa, inelul de fixare și tubul de imersie sunt fabricate integral din aluminiu, oferind un echilibru excelent între transferul termic rapid și rezistența la coroziune sau șocuri mecanice.

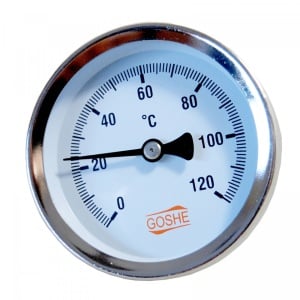

• Protecția cadranului: Lentila din sticlă specială pentru instrumente izolează afișajul alb din aluminiu, protejându-l de praf, zgârieturi și de acțiunea agenților externi, menținând totodată o vizibilitate perfectă a scalei inscripționate cu negru.

Caracteristici tehnice

Performanțe de încălzire (Timp estimat)

Deși termometrul nu este un generator de căldură, performanța sa se traduce prin timpul de răspuns termic. Deoarece tubul de imersie este fabricat din aluminiu – un material cu o conductivitate termică excelentă – transferul de căldură de la agentul termic (apă sau gaz) către elementul bimetalic intern se realizează foarte rapid. Timpul estimat pentru ca instrumentul să înregistreze și să stabilizeze afișajul în urma unei variații majore de temperatură (ex. de la 20°C la 80°C) este de aproximativ 30 – 60 de secunde, asigurând un control prompt și precis asupra sistemului de încălzire.

Întrebări și răspunsuri (Q&A)

Ce înseamnă mai exact montaj „axial” pentru acest termometru?

Montajul axial indică faptul că tija de imersie (și implicit filetul de 1/2") se află montată perpendicular pe spatele cadranului, pe aceeași axă cu centrul acestuia. Este ideal pentru a fi înfiletat direct în partea frontală a unui cazan sau pe peretele lateral al unui rezervor, permițând utilizatorului să citească temperatura stând cu fața la instalație.

Rezistă la 25 bar presiune? Este potrivit pentru încălzirea casnică?

Da, rezistența sa maximă este de 25 bar, ceea ce îl face un instrument de grad industrial. Instalațiile de încălzire centrală casnice operează de obicei la presiuni cuprinse între 1.5 și 3 bar. Această toleranță masivă la presiune asigură o fiabilitate extremă și elimină complet riscul defectării sub presiunea unei rețele rezidențiale.

Se poate folosi pentru măsurarea temperaturii aburului?

Deși rezistă la o presiune mare, limita sa de măsurare termică este de 120°C. Aburul industrial poate atinge adesea temperaturi mult superioare acestei valori. Prin urmare, este recomandat în primul rând pentru sisteme cu apă caldă, apă fierbinte sau alte fluide care nu depășesc pragul constant de 120°C.

Notă tehnică importantă

Avertisment de instalare și calibrare: La montarea termometrului în conductă sau pe cazan, nu folosiți niciodată carcasa cadranului ca punct de forță pentru a înfileta dispozitivul. Răsucirea forțată de carcasă va rupe sigiliul de pe lentilă și poate torsiona iremediabil sistemul bimetalic din interior. Strângerea trebuie să se realizeze exclusiv folosind o cheie fixă aplicată pe profilul hexagonal aflat la baza filetului de 1/2". Pentru o citire precisă, asigurați-vă că întreaga secțiune a tijei de 10 mm este scufundată în fluxul agentului termic.
