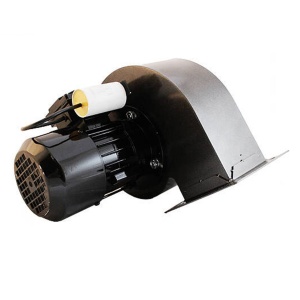

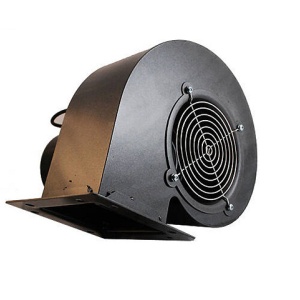

Ventilator cazan RV 21 / 180W / 900mc/ora

Descriere

Ventilatorul centrifugal Ewmar-Ness RV-21 este un echipament de suflare industrial, de mare putere, destinat exclusiv cazanelor pe combustibil solid cu capacități mari (până la 150 kW). Cu un motor robust de 180W, acest dispozitiv rezolvă problema deficitului de oxigen în focarele voluminoase, furnizând un debit aerodinamic masiv de 900 m³/h. Integrarea sa garantează o ardere completă a masei lemnoase sau a cărbunelui la nivel industrial, prevenind depunerile de gudron și maximizând randamentul termic al sistemelor de încălzire de mari dimensiuni.

Funcționalitate și principiu de operare

Echipamentul funcționează prin introducerea forțată a aerului sub presiune în camera de ardere. Motorul cu inducție (echipat cu condensator de funcționare) acționează un rotor metalic greu, generând o presiune statică de până la 550 Pascali. Acest flux de aer este capabil să penetreze straturi adânci și dense de combustibil. Construcția este hibridă și extrem de durabilă: carcasa principală a ventilatorului este realizată din tablă de oțel, în timp ce carcasa motorului este din aliaj de aluminiu pentru a asigura o răcire optimă la funcționare continuă. Unitatea se montează ferm pe buncărul sau ușa cazanului prin intermediul unei flanșe exterioare de 145 x 145 mm.

Funcții de siguranță

Pentru a susține regimul de lucru industrial, modelul RV-21 include următoarele sisteme de protecție:

• Protecție termică a bobinajului: Clasa de izolație F permite operarea în siguranță în camere tehnice unde temperatura ambientală atinge +40°C, prevenind deteriorarea termică a motorului.

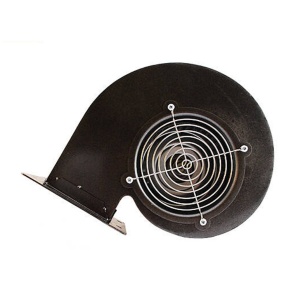

• Grilaj de oțel anti-atingere: Flanșa de aspirație este blocată de o plasă metalică fixă cu capac, care elimină riscul introducerii accidentale a degetelor sau a obiectelor externe în turbina aflată în mișcare.
• Fixare mecanică securizată: Rotorul metalic este montat direct pe arborele motorului și asigurat ferm împotriva deplasării axiale cu un șurub, prevenind desprinderea la presiuni și turații maxime.

Specificații tehnice

Condiții de montaj și garanție

În conformitate cu reglementările tehnice din România (Prescripțiile Tehnice ISCIR), instalarea acestui echipament industrial greu necesită respectarea unor norme stricte de punere în funcțiune:

• Validitatea garanției: Garanția este condiționată de realizarea montajului, conectării electrice la placa de bază și setării automatizării exclusiv de către personal tehnic autorizat (firmă ISCIR). Montajul neautorizat anulează garanția.
• Managementul presiunii: La o presiune de refulare de 550 Pa și un debit de 900 m³/h, cazanul trebuie să dețină un coș de fum dimensionat corespunzător. Specialistul va calibra turația din controler și va verifica tirajul pentru a preveni refularea monoxidului de carbon în încăpere.
• Susținere mecanică: Datorită greutății de 7 kg, prinderea pe ușa cazanului trebuie verificată structural, iar etanșeitatea flanșei trebuie asigurată obligatoriu cu șnur termorezistent sau silicon de temperatură înaltă.

Întrebări și răspunsuri (q&a)

Pot folosi acest ventilator pe o centrală mică de 40 kW pentru a spori căldura?

Nu. Modelul RV-21 este proiectat strict pentru cazane industriale de până la 150 kW. Instalarea lui pe o centrală de capacitate mică va introduce un volum mult prea mare de oxigen, creând un efect de "forjă". Acest lucru va duce la aruncarea căldurii direct pe coșul de fum, un consum ineficient și riscul topirii componentelor interne ale focarului.

Cum se realizează mentenanța acestui echipament?

Mentenanța presupune deconectarea de la rețeaua electrică și curățarea prafului de pe grilajul de admisie și de pe palele rotorului, de preferat prin suflare cu aer comprimat. Din cauza greutății de 7 kg, demontarea de pe cazan pentru o curățare profundă trebuie făcută cu atenție pentru a nu deteriora prezoanele sau garnitura flanșei.

Acest ventilator poate fi conectat direct la o priză de 220V?

Deși funcționează la 230V, acest dispozitiv nu este destinat utilizării ca aparat de ventilație autonom cu pornire manuală din priză. El trebuie racordat obligatoriu la bornele unei unități de control (automatizare / controler cazan), care îi va modula turația în funcție de senzorii de temperatură ai apei.

.

Ventilatorul este proiectat pentru insuflarea aerului în cazane.

Ventilatul este destinat insuflării aerului în cazanele de încălzire centrală (conectat la un controler) și alte dispozitive tehnologice, la temperatură ambientală între -15% și +40 OC și umiditate relativă până la 95%. Este echipată cu o clapetă de tiraj, care previne circularea necontrolată al aerului atunci când ventilatorul nu funcționează.
