Ventilator exhaustare ECM FIME compatibil cu Extraflame, hermos, Palazzetti, Edilkamin, Ravelli, Jolly Mec, Karmek One
Descriere

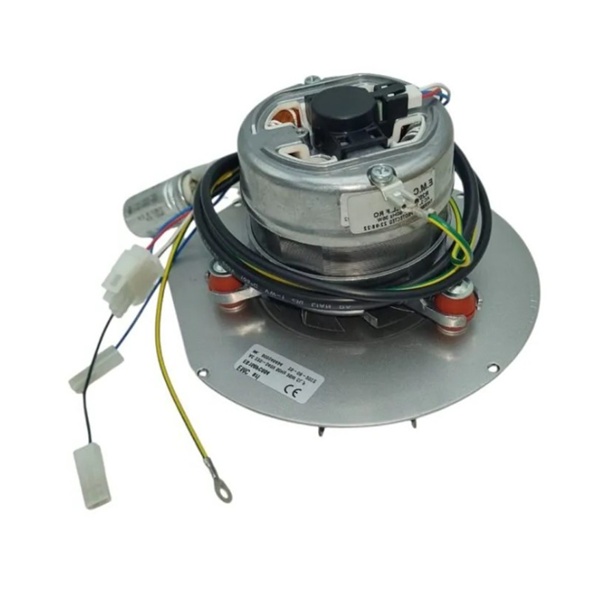

Extractorul de fum ECM FIME ES150PC004 este o componentă electromecanică de înaltă performanță destinată evacuării forțate a gazelor arse din sobe pe peleți și cazane pe biomasă. Acesta rezolvă eficient problema tirajului deficitar, asigurând un flux constant de gaze arse, o ardere curată și stabilă, precum și protecția împotriva refluxului de fum în spațiul de locuit.
Funcționalitate și principiu de operare
Acest ventilator centrifugal pentru evacuarea gazelor de ardere funcționează prin crearea unei depresiuni controlate în camera de ardere, facilitând evacuarea optimă a fumului prin coșul de fum:
-
Evacuare forțată cu debit constant: Motorul acționează un rotor centrifugal special conceput pentru a menține un tiraj stabil, prevenind acumularea gazelor și optimizând randamentul termic al echipamentului de încălzire.
-
Monitorizare prin senzor Hall (Encoder): Dispozitivul este echipat cu un senzor cu efect Hall care transmite în timp real panoului de comandă al cazanului informații precise privind turația curentă (RPM), permițând reglarea automată a amestecului aer-combustibil.
-
Constanță termică și mecanică: Conceput pentru funcționare continuă în medii cu temperaturi ridicate, asigurând un transfer termic eficient și prevenind blocajele mecanice.
Funcții de siguranță
Siguranța în exploatarea instalațiilor termice pe biomasă este esențială, extractorul fiind integrat direct în protocoalele de protecție ale automatizării:
-
Protecție la supratemperatură și blocaj: Rotorul fabricat din oțel inoxidabil AISI 430 rezistă cu succes la solicitări termice extreme, prevenind deformările mecanice în caz de temperaturi critice ale gazelor arse.
-
Oprire de urgență prin feedback encoder: În cazul în care turația scade sub pragul de siguranță sau rotorul este blocat de depuneri masive de funingine, senzorul Hall transmite semnalul de eroare către panoul de control, care întrerupe imediat alimentarea pentru a preveni supraîncălzirea sau refularea fumului.
-
Izolație și clasă de protecție: Echipamentul respectă standardele riguroase EN60335-1 (clasa de protecție I), asigurând izolația electrică sigură împotriva șocurilor electrice și a umidității specifice zonei tehnice.
Caracteristici tehnice
| Parametru tehnic | Valoare / Detaliu |
| Producător / Model | ECM FIME ES150PC004 (VGRE15520004) |
| Tensiune de alimentare | 220 - 240 V / 50 - 60 Hz |
| Putere nominală consumată | 35 W |
| Debit maxim de aer / gaze arse | Până la 160 m³/h |
| Presiune generată | Până la 300 Pa |
| Turație maximă | Până la 2500 RPM |
| Material rotor | Oțel inoxidabil AISI 430 |
| Senzor turație | Encoder cu efect Hall (Senzor Hall) |
| Standarde de conformitate | EN60335-1 (Clasa de protecție I) |
| Tipuri de echipamente compatibile | Sobe pe peleți, termosobe pe peleți, cazane pe peleți, centrale termice pe biomasă, șeminee pe peleți |
| Producători / Mărci compatibile | Cs Thermos, Palazzetti, Edilkamin, Ravelli, Jolly Mec, Karmek One, Extraflame ș.a. (verificarea codului sau a compatibilității fizice pe flanșă este recomandată) |
Întrebări și răspunsuri (Q&A)
La ce servește senzorul Hall (encoderul) integrat în acest extractor de fum?
Senzorul Hall monitorizează în permanență turația ventilatorului și transmite datele către placa de bază a sobei. Acest lucru permite automatizării să regleze exact debitul de aer necesar pentru ardere și să detecteze instantaneu orice blocaj sau defecțiune mecanică.
Pentru ce tipuri de centrale și mărci este compatibil acest extractor?
Este proiectat pentru o gamă largă de echipamente termice pe biomasă, fiind utilizat frecvent la sobe pe peleți, termosobe și cazane automate. Printre mărcile compatibile se numără Cs Thermos, Palazzetti, Edilkamin, Ravelli și alți producători care utilizează componente standardizate ECM FIME. Se recomandă compararea codului piesei cu cel din manualul echipamentului.
Ce debit maxim și ce presiune generează extractorul ECM FIME ES150PC004?
Acest model generează o presiune de până la 300 Pa și un debit maxim de aer de 160 m³/h, la o putere nominală eficientă de doar 35 W, fiind optimizat pentru un consum redus de energie.
Notă tehnică și recomandare de instalare
Atenție: Acest echipament funcționează cu tensiune periculoasă de rețea (230V) și este montat în zone cu temperaturi ridicate. Demontarea, înlocuirea și conectarea electrică a extractorului de fum trebuie efectuate exclusiv de către personal tehnic calificat (specialist în service cazane sau electrician autorizat), respectând normele de siguranță în vigoare.
