Ventilator exhaustare ST25 / 50W / 135mc/ora / senzor Hall, FL150020Y-11F

Descriere

Ventilatorul de exhaustare AACO ST 25 (seria FL150020Y-11F) este un agregat de extracție universal și extrem de robust, conceput pentru deservirea sobelor, termoșemineelor și centralelor termice pe peleți de gabarit mediu și mare. Cu un motor fiabil de 50W, acest extractor trage forțat gazele de ardere din focar, asigurând un debit constant de 135 m³/h. Componenta este vitală pentru menținerea depresiunii necesare unei arderi stoechiometrice perfecte, fiind alegerea preferată a instalatorilor datorită potrivirii directe (bolt-on) pe o multitudine de șasiuri europene consacrate.

Funcționalitate și arhitectură

Acest modul de forță folosește un motor asincron ce antrenează o turbină (paletă) din oțel cu diametrul de 150 mm. Rotorul se învârte cu un sens de rotație CW (Clockwise - spre dreapta, în sensul acelor de ceasornic) și poate atinge o turație impresionantă de până la 2.750 rot/min. Un avantaj tehnic absolut este integrarea senzorului cu efect Hall (encoder) direct pe ax. Acest senzor raportează continuu plăcii de bază viteza reală de rotație, permițând automatizării să moduleze instantaneu turația pentru a compensa fluctuațiile de tiraj de pe horn și a menține flacăra constantă.

Compatibilitate și echivalențe OEM

Acest model este un produs universal, recunoscut pentru compatibilitatea sa extinsă pe zeci de platforme termice.

• Coduri interschimbabile (Cross-reference): Înlocuiește perfect codul original AACO 8455603. Este 100% echivalent tehnic și dimensional cu renumitele agregate EBM PAPST RR152 și TRIAL CAF15 Y-120S.
• Mărci și modele de echipamente deservite:
• Ferroli: Seria Biopellet 30 (cod FL150020Y-11F).
• Fornello: Modelele Royal, Primo, Fiamma, King.
• Alfa-Plam: Sobă șemineu Luca 8.5kW, sobă șemineu Commo 21kW.
• Burnit: Termoșeminee de 25-28 kW.
• Sontec: Gama Confort.
• Kepo: Diverse modele compatibile cu rotor de 150 mm și 50W.

Funcții de siguranță

Pentru a opera impecabil în mediul coroziv al gazelor arse, ansamblul dispune de protecții industriale:

• Rezistență termică extremă: Materialele și lagărele sunt garantate să reziste la temperaturi ale gazelor evacuate de până la 250°C. Mai mult, bobinajul motorului este încadrat în Clasa de izolație H, oferind siguranță maximă la suprasarcini termice.
• Feedback prin senzorul Hall: Dacă axul este frânat de gudron, encoderul trimite imediat semnalul de avarie. Centrala va tăia alimentarea cu peleți (eroare de tiraj), eliminând riscul refulării monoxidului de carbon în încăpere.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

În conformitate cu reglementările de siguranță la incendiu (Prescripțiile Tehnice ISCIR), intervenția asupra traseului de gaze arse este strict reglementată:

• Validitatea garanției de 24 luni: Produsul beneficiază de garanție legală exclusiv dacă diagnosticarea defectului, demontarea piesei vechi, montajul, etanșarea și testarea la cald sunt efectuate de un tehnician de service atestat (firmă ISCIR). Montajul realizat de personal neautorizat anulează imediat garanția.
• Etanșarea traseului de fum: La fixarea noii componente pe șasiul cazanului, tehnicianul trebuie să aplice un etanșant siliconic termorezistent (300°C) sau o garnitură nouă de fibră ceramică. O etanșare viciată va scăpa gaze nocive letale în camera tehnică.
• Curățarea prealabilă: Carcasa (melcul) de evacuare de pe centrală trebuie curățată mecanic riguros înainte de montaj. Fragmentele de zgură întărită lăsate în interior pot bloca din prima secundă noul rotor de 150 mm ce se învârte la 2.750 rot/min, distrugând piesa.

Întrebări și răspunsuri (q&a)

Cum știu dacă sensul de rotație CW (spre dreapta) este cel corect pentru soba mea Fornello?

Verificați carcasa de evacuare (melcul) de pe soba dumneavoastră. Dacă evacuarea gazelor spre coș se face pe partea dreaptă a melcului (privind frontal zona unde se montează motorul), aveți nevoie de un motor cu rotație CW. Montarea unui motor CCW (spre stânga) ar face ca paleta să "se bată" cu aerul, fără a evacua fumul.

Eroarea de tiraj la centrala Alfa-Plam Commo 21 dispare automat după ce montez acest ventilator nou?

După înlocuirea componentei mecanice defecte, eroarea trebuie ștearsă (resetată) din meniul automatizării. De asemenea, tehnicianul dumneavoastră s-ar putea să fie nevoit să recalibreze turația noului ventilator de 50W din meniul de service, pentru a optimiza arderea perfect.

Ce fac dacă soba mea veche nu folosea senzor Hall?

Dacă placa dumneavoastră electronică este un model de bază care nu citește turația (nu are mufă cu 3 pini pentru senzor), ventilatorul se poate monta și va funcționa excelent conectând doar alimentarea principală la 230V. Cablul senzorului Hall rămâne pur și simplu neconectat și izolat.

Notă tehnică importantă

Atenție: Echipamentul lucrează cu tensiuni periculoase și gestionează gaze de ardere. Înainte de orice demontare, opriți centrala, lăsați-o să finalizeze ciclul complet de răcire a focarului și deconectați ștecherul de la rețeaua electrică de 230V.

.

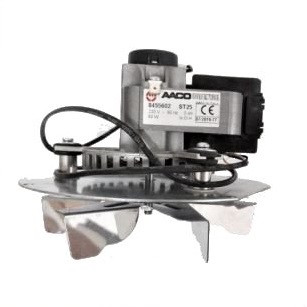

Ventilator de exhaustare AACO ST 25.

Alte specificații:

• Sens rotație: CW - spre dreapta (sensul acelor de ceasornic)
• Rotații: până la 2.750 rot/min.
• Putere: 50 W
• Temperatură maximă: 250°C
• Clasa izolatie: H
