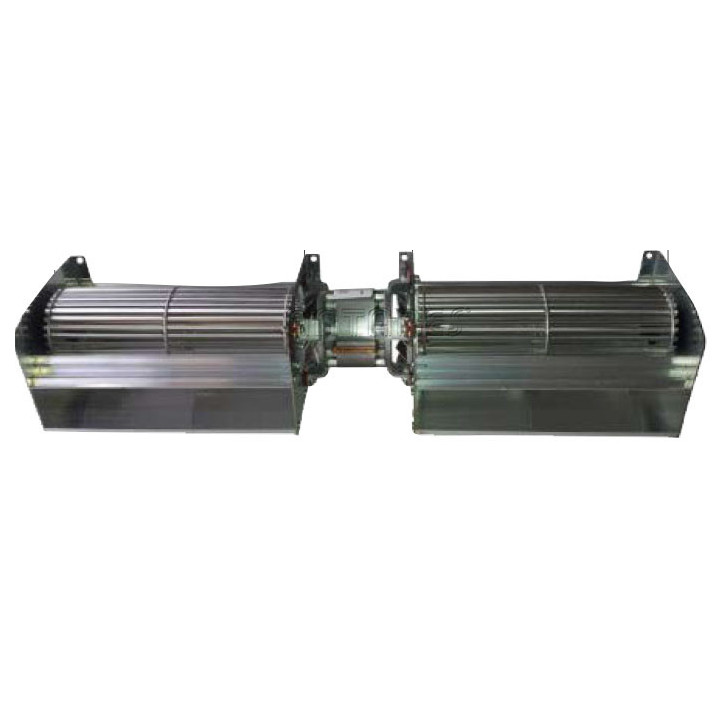

Ventilator tangential dublu, pentru sobe pe peleti, Fergas 164003, TGD 80/1-220/35

Descriere

Destinat exclusiv echipamentelor de încălzire de înaltă capacitate (cazane și termoseminee industriale), ansamblul dublu EMMEVI - FERGAS 164003 (seria TGD 80/1-220/35) este soluția tehnică definitivă pentru răcirea focarului. Cu un debit masiv de 660 m³/h, configurația „Twin” (rotoare gemene antrenate de un singur motor central) rezolvă problema flambării la rotoarele foarte lungi și asigură o „perdea” de aer cald perfect uniformă pe toată lățimea schimbătorului de căldură. Un echipament de forță, creat pentru regim de funcționare extrem.

Funcționalitate și arhitectură

Arhitectura TGD (Tangential Double) folosește un motor asincron supradimensionat, de 120W, poziționat central. Acesta antrenează simultan, pe același ax, două rotoare cilindrice majore, fiecare având un diametru de 80 mm și o lungime de 220 mm. Această dispunere simetrică anulează forțele de torsiune specifice modelelor simple asimetrice. Rezultatul? Un debit cumulat uriaș de 660 m³/h și o presiune statică capabilă să disipeze instantaneu energia termică a unui cazan de peste 30-40 kW, prevenind formarea punctelor de supraîncălzire (hot-spots) pe fonta sau oțelul camerei de ardere.

Compatibilitate și echivalențe OEM

Acesta este un agregat de prim montaj (OEM), folosit de producătorii de top pentru echipamentele cu șasiu lat.

• Înlocuire directă („Bolt-on”): Se potrivește perfect în locul oricărui ansamblu marcat FERGAS 164003 sau seria TGD 80/1-220/35. De asemenea, înlocuiește cu succes modelele duble de la TRIAL sau Fandis cu cote identice (diametru 80 mm, rotoare 2 x 220 mm).
• Mărci de echipamente compatibile: Componenta se regăsește pe centralele și termosemineele de gabarit depășit de la Edilkamin (gamele hidro/industriale), Thermorossi, MCZ, Nordica Extraflame, Palazzetti și alte agregate care dispun de postament de prindere multipunct pentru ventilatoare gemene.

Funcții de siguranță

Pentru a susține sarcina de 120W și căldura radiantă, ansamblul vine cu soluții tehnice premium:

• Răcire motor „In-Flow”: Fiind flancat de cele două turbine, statorul motorului beneficiază de un flux de aer adiacent care îi disipează căldura, prevenind griparea la turații maxime susținute.
• Clixon de protecție integrat: Bobinajul este protejat de un limitator termic automat care taie instantaneu faza la 230V dacă temperatura internă atinge pragul de 160°C (în caz de blocaj mecanic).
• Echilibrare dinamică independentă: Fiecare rotor de 80x220 mm este lestat și centrat individual la zecime de gram, eliminând rezonanța și huruitul parazit care altfel ar distruge tabla șasiului.

Specificații tehnice

Condiții de montaj, garanție și conformitate ISCIR

În conformitate cu reglementările tehnice (Prescripțiile Tehnice ISCIR) și manualele de reparații ale producătorilor, instalarea acestui agregat se supune unor reguli stricte:

• Validitatea garanției de 24 luni: Garanția se menține doar dacă diagnosticarea, montajul mecanic și cuplarea electrică pe placa de bază sunt executate de un tehnician de service autorizat (firmă ISCIR). Montajele improvizate anulează orice pretenție de garanție.
• Verificarea triacului pe placa electronică: Atenție maximă la consumul de 120W! Tehnicianul trebuie să se asigure că ieșirea pentru ventilație ambientală de pe automatizarea sobei suportă acest amperaj. Un releu/triac subdimensionat se va arde imediat.
• Planeitatea prinderii: Șasiul de suport trebuie să fie perfect plan. Strângerea șuruburilor în „foarfece” va tensiona lagărele motoarelor, ducând la zgomot metalic și distrugerea bucșelor antivibrație în primele ore de funcționare.

Întrebări și răspunsuri (q&a)

De ce folosesc producătorii un ventilator dublu și nu unul simplu, dar foarte lung?

Este o problemă de fizică a materialelor. Un rotor cu o lungime mai mare de 480-500 mm flambează (se curbează) la turații mari sub propria greutate, distrugând rulmenții. Ansamblul dublu folosește un motor robust pe mijloc și două rotoare scurte de 220 mm, oferind o rigiditate structurală perfectă și un debit uriaș de 660 m³/h.

Cum îmi dau seama că de vină pentru zgomot este ventilatorul vechi și nu altceva la sobă?

La ansamblurile duble, zgomotul specific de „bătaie” (huruit) apare de obicei când se uzează lagărele motorului central sau când unul dintre rotoare acumulează mai mult praf decât celălalt, dezechilibrând cuplul. Puteți verifica învârtind rotoarele la rece (cu soba scoasă din priză); dacă mișcarea agăță sau are joc pe ax, piesa necesită înlocuire.

Dacă doar unul dintre rotoare are paletele îndoite, pot schimba doar acea jumătate?

Nu. Ansamblul EMMEVI - FERGAS 164003 vine calibrat și echilibrat din fabrică ca un tot unitar (motor + ax + ambele rotoare). Desfacerea axului în regim de atelier duce la descentrare, iar unitatea nu va mai putea rula uniform la turație maximă.

Notă tehnică importantă

Atenție: Echipamentul absoarbe o putere considerabilă (120W / 230V). Înainte de orice procedură de service în spatele șasiului, asigurați-vă că placa de bază este descărcată. Oprirea din panoul de comandă nu este suficientă; scoateți fizic ștecherul din priză pentru a evita electrocutarea accidentală la contactul cu puntea motorului.

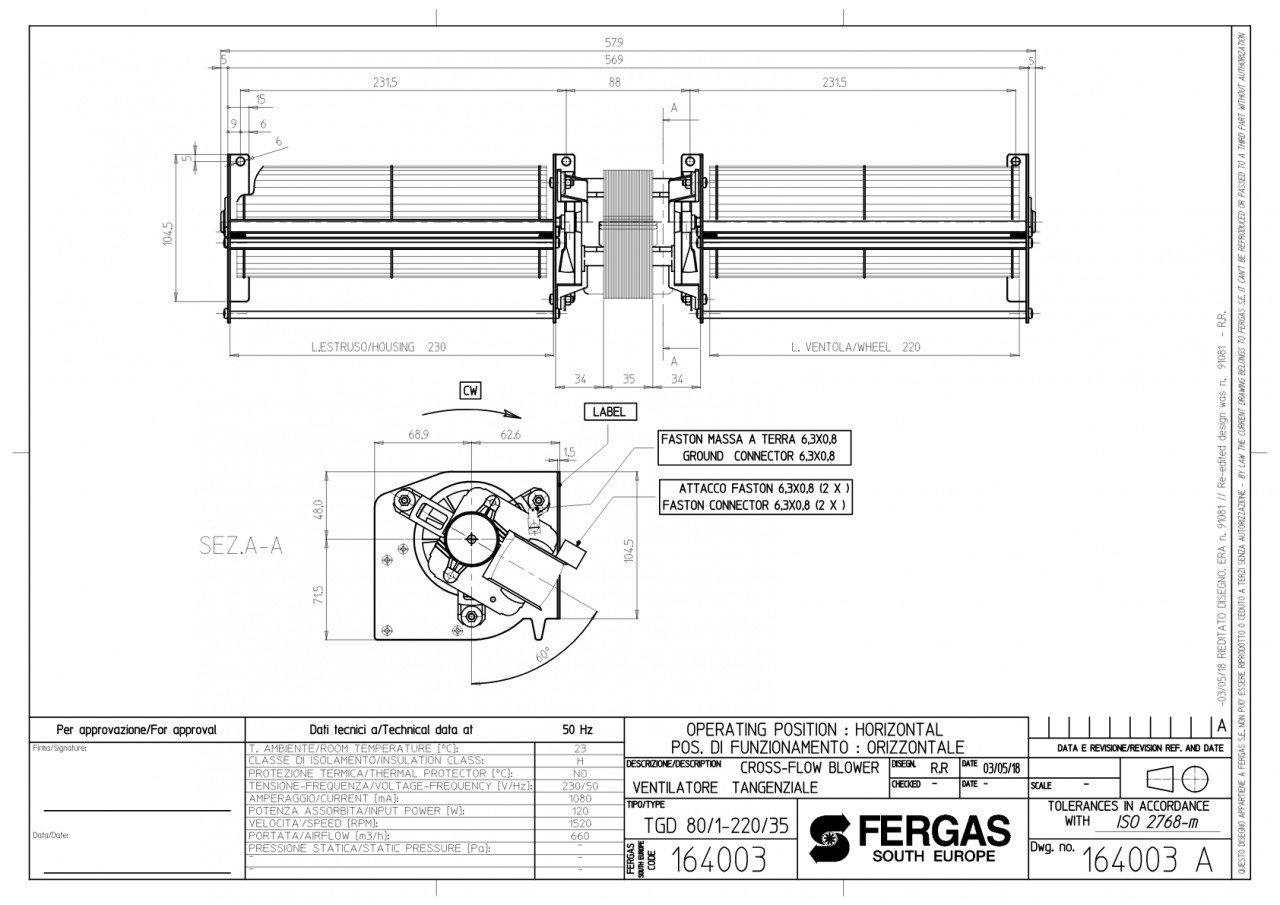

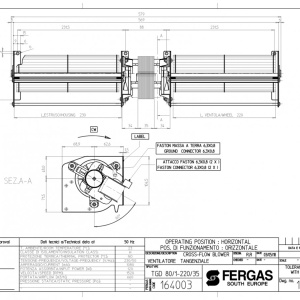

Ventilator tangențial dublu, pentru sobe pe peleți, Fergas TGD 80/1-220/35, debit 660 mc/h, 120W, alte caracteristici :
