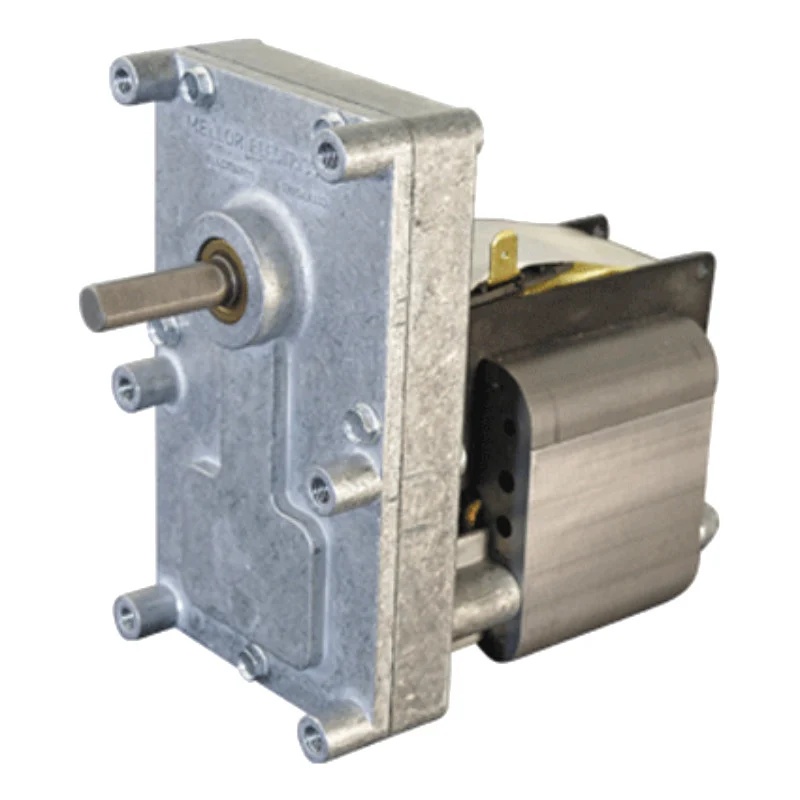

Motoreductorul MELLOR FB 1268 (19W, 1.5 RPM) este o unitate electromecanică de antrenare din seria T3, dezvoltată pentru sistemele de dozare a combustibilului solid din echipamentele termice pe peleți. Agregatul preia turația înaltă a motorului asincron și o demultiplică prin intermediul unei cutii de viteze de precizie, livrând la axul de ieșire o viteză unghiulară constantă de 1.5 rotații pe minut și un cuplu de torsiune de 23 Nm. Această cinematică precisă este vitală pentru asigurarea unui debit volumetric corect și menținerea parametrilor stoechiometrici ai arderii, fiind conceput să învingă forțele mecanice de frecare din tubul de alimentare.
Funcționalitate și arhitectură

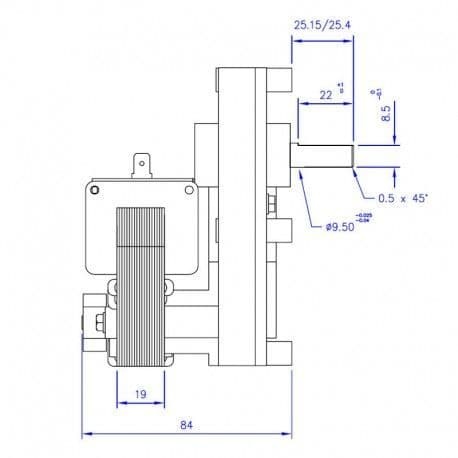

Sistemul integrează un stator bobinat de 19W (dotat cu un pachet lamelar / miez magnetic de 19 mm) și o casetă reductoare capsulată. Trenul de angrenaje interne este prelucrat din aliaje metalice proiectate pentru a prelua eforturi mecanice ridicate în regim de funcționare ciclică. O particularitate tehnică esențială a acestui model este sensul de rotație fixat din fabrică pe CCW (Counter-Clockwise – rotație spre stânga / invers acelor de ceasornic). Axul de antrenare prezintă o cotă industrială de 9.5 mm (superioară standardului de 8.5 mm) și este prevăzut cu o secțiune frezată plană (single milling) pentru a garanta o fixare mecanică solidă pe mufa șnecului, eliminând vibrațiile și jocurile radiale.
Compatibilitate și echivalențe OEM
Modelul FB 1268, produs de MELLOR Electrics, este o componentă de prim-montaj (OEM) recunoscută pentru fiabilitatea sa în echipamentele care necesită o transmisie de forță la rotație inversă.
- Condiții de interschimbabilitate: Poate înlocui orice alt motoreductor exclusiv dacă se respectă cumulativ următorii parametri: turație 1.5 RPM, ax de 9.5 mm și sens de rotație CCW (stânga).
- Mărci și modele de echipamente compatibile: Componenta deservește standard sistemele de alimentare ale centralelor, sobelor și termoșemineelor produse de:
- Anselmo Cola (și variantele de brand sub umbrela Cola)
- Kalor
- Palazzetti
- Royal
- Thermorossi
- Karmek One
- Eurostek
Funcții de siguranță
Pentru a proteja integritatea centralei în cazul unor blocaje mecanice (ex: peleți deformați, praf compactat sau corpuri străine pătrunse în buncăr), agregatul include protecții de nivel industrial:
- Pinion de siguranță (sacrificiu): Caseta reductoare conține un angrenaj calculat constructiv să cedeze la forfecare dacă efortul depășește limita mecanică (peste 23 Nm). Această limitare protejează axul principal și structura șnecului de deformări ireversibile.
- Protecție termică (Impedance protection): Arhitectura bobinajului de 19W limitează supracurentul absorbit în cazul unui "rotor blocat". Aceasta previne supraîncălzirea critică a izolației (protecție împotriva arderii statorului și a incendiilor interne).
- Regim de răcire pasivă: Designul deschis al statorului, expunând miezul de 19 mm, facilitează transferul termic rapid către mediul ambiant din camera tehnică, menținând stabilitatea termică în perioadele de funcționare continuă.
Specificații tehnice
| Parametru tehnic |
Detaliu / Valoare |
| Producător / Model |
MELLOR Electrics / FB 1268 (Serie T3) |
| Tip agregat |
Motoreductor (Motor asincron + Reductor capsulat) |
| Putere nominală |
19 W |
| Turație la ieșire |
1.5 RPM (rotații pe minut) |
| Sens de rotație |
CCW (Stânga / Sens invers acelor de ceasornic) |
| Cuplu garantat (Torque) |
23 Nm |
| Diametru ax ieșire |
9.5 mm |
| Grosime pachet lamelar |
19 mm |
| Sistem prindere ax |
Secțiune plată (Frezare simplă / Single milled) |
| Tensiune alimentare |
220-240V AC / 50-60Hz |
.
Condiții de montaj, garanție și conformitate ISCIR
Intervenția asupra sistemelor de dozare a combustibilului se supune reglementărilor tehnice și normelor de siguranță (Prescripțiile Tehnice ISCIR):
- Validitatea garanției de 24 luni: Acoperirea viciilor de fabricație este validată exclusiv dacă diagnosticarea, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea unității ca urmare a unui montaj excentric sau forțat atrage anularea imediată a garanției.
- Atenție la cota de 9.5 mm: Axul de 9.5 mm trebuie să gliseze liber în mufa șnecului. Forțarea acestuia prin lovire mecanică sau strângerea inegală a șuruburilor de blocare va descentra sistemul, inducând forțe radiale care vor distruge rulmenții casetei reductoare în primele ore de funcționare.
- Verificarea rotației manuale: Înainte de cuplarea electrică a noii piese, tehnicianul are obligația de a goli buncărul și de a verifica mobilitatea șnecului. Fixarea unui motor nou pe un șnec ancrasat va distruge instantaneu dinții reductorului.
Întrebări și răspunsuri (q&a)
Pot utiliza acest motor CCW (stânga) pe o sobă a cărei mecanică necesită un motor CW (dreapta)?
Strict interzis / Imposibil funcțional. Sensul de rotație (CCW) este determinat de arhitectura palelor șnecului (pasul filetului). Montarea unui motor de stânga pe un echipament proiectat pentru dreapta va determina rotirea inversă a șnecului, extrăgând peleții din focar sau refuzând alimentarea, ceea ce va duce la oprirea imediată a arderii.
Vechiul meu motor avea ax de 8.5 mm. Se poate monta acesta cu ax de 9.5 mm?
Montajul direct nu este posibil fizic, deoarece cota de 9.5 mm este mai mare și axul nu va intra în mufa de 8.5 mm a șnecului. Prelucrarea artizanală (pilirea/polizarea) axului este strict interzisă și anulează garanția. Dacă centrala dumneavoastră necesită ax de 8.5 mm, trebuie să achiziționați un model compatibil (ex. Mellor FB 1171, deși atenție la sensul de rotație).
Ce defect indică o funcționare la care motorul primește tensiune, dar șnecul se oprește sub sarcină?
Dacă axul se rotește în gol dar se oprește imediat ce intră în contact cu peleții, acesta este un semn clar de măcinare (uzură avansată) a dinților pinioanelor din interiorul reductorului. Deși partea electrică (statorul) funcționează corect, transmisia de forță mecanică este compromisă. Modulul este capsulat și necesită înlocuirea completă a agregatului.
Notă tehnică importantă
Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă un cuplu de torsiune ridicat (23 Nm), capabil să provoace accidente mecanice severe la prinderea accidentală. Orice intervenție tehnică (diagnosticare, curățarea tubului dozator, înlocuire) se va executa exclusiv cu centrala oprită și deconectată fizic (ștecher scos) de la sursa de energie electrică.
