Motoreductor arzator MELLOR FB 1330, FB1309, 13W (1 RPM)

Descriere

Motoreductorul MELLOR FB 1330 (echivalent direct FB 1309) cu specificațiile de 13W și 1 RPM este o unitate electromecanică de antrenare calibrată pentru mecanismele interne ale arzătoarelor pe peleți. Spre deosebire de motoreductoarele de forță (26W-42W) utilizate la extragerea peleților din buncărul exterior, acest agregat de 13W este proiectat exclusiv pentru antrenarea șnecului interior al arzătorului. Funcția sa tehnică este de a prelua combustibilul livrat pe tubul de alimentare și de a-l împinge orizontal, distribuindu-l uniform pe grătarul de ardere pentru a asigura o gazeificare și o oxidare completă a peletului.

Funcționalitate și arhitectură

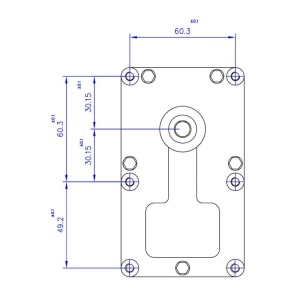

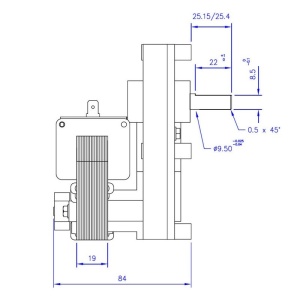

Agregatul este constituit dintr-un stator compact cu o putere nominală de 13W și o cutie de viteze (reductor) capsulată. Transmisia mecanică reduce turația rotorului la o valoare constantă de 1 rotație pe minut. Axul de ieșire, având cota standard de 8.5 mm și secțiune frezată plană cu gaură transversală pentru șplint, se cuplează rigid la axul șnecului interior. Prin alimentarea cu 230V de la automatizarea arzătorului, motorul se rotește sincronizat cu sistemul principal de alimentare, prevenind supraîncărcarea tubului de cădere și asigurând evacuarea cenușii primare de pe vatra focarului prin împingerea mecanică a noului combustibil.

Compatibilitate și echivalențe OEM

Fabricat de MELLOR Electrics, modelul FB 1330 (marcat frecvent și ca FB 1309) este o componentă de prim-montaj (OEM) esențială pentru arhitectura arzătoarelor cu șnec intern.

• Înlocuire directă (Cross-reference): Este 100% interschimbabil între seriile Mellor FB 1330 și FB 1309, respectând aceiași parametri electrici (13W) și mecanici (1 RPM, ax 8.5 mm).
• Mărci și modele de echipamente compatibile: Componenta deservește șnecul interior (orizontal) al arzătoarelor consacrate: Ferroli (modelele Sun P7, Sun P12), Lamborghini (modelele ECO), Burnit (seria Pell) și alte arzătoare biomasă care utilizează un sistem de dozare dual (șnec exterior + șnec interior) calibrat pentru motoare de 13W.
• - ENVIRO ref. EF-001 mod. Berna - EF2 - EF3 - EF4 - Meridian - Windsor
  - ENVIRO ref. EF5-116 mod. EF5 Evolution
  - KALOR
  - MCZ
  - PALAZETTI ref. 895701330
  - REGAL
  - THERMOROSSI ref. 60011246 - MK GF4415 S8217 - mod. Hi - Compact 18 - Compact 18 clasa 5 - Compact 25 - Compact 32 - Compact 32 (2011) - Compact 32 clasa 5 - Cuba 10 - Cuba 12 - Dorica - Ecotherm 1000 - Ecotherm 1500 - Ecotherm 2000 - Ecotherm 3000 - Ecotherm - . Ecotherm 6000 - Ecotherm 7000 - Ecotherm 8000 - H2O 18 - H2O 18 (2011) - H2O 25 - H2O 34 - H2O 34 Restyling - H2O 34 (2011) - Insert 49 - Insert 60 - Insert Line 490 - Insert Line - Slim Line 600

Funcții de siguranță

Acționând într-o zonă critică (în imediata apropiere a focarului), motoreductorul este dotat cu soluții tehnice de protecție:

• Limitare de cuplu prin angrenaj de sacrificiu: Trenul de roți dințate include un pinion proiectat să cedeze la efort de forfecare. Dacă șnecul interior se blochează din cauza zgurii (clinker) formate pe grătar, reductorul va ceda mecanic, protejând bobinajul împotriva arderii și placa electronică de supracurenți.
• Protecție termică la rotor blocat (Impedance protection): Bobinajul de 13W este calculat astfel încât, în cazul unui blocaj fizic, curentul absorbit să nu depășească limitele termice ale izolației, eliminând riscul de scurtcircuit sau incendiu extern.
• Separare termică: Angrenajele din interiorul reductorului sunt lubrifiate cu vaselină termorezistentă, capabilă să își mențină vâscozitatea în condițiile de radiație termică provenite de la corpul arzătorului.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice și normelor de punere în funcțiune a agregatelor termice (Prescripțiile Tehnice ISCIR), intervenția asupra mecanismelor interne ale arzătorului impune calificare atestată:

• Validitatea garanției de 24 luni: Garanția acoperă exclusiv viciile de fabricație. Condiția obligatorie este ca diagnoza, demontarea arzătorului, curățarea șnecului intern și conectarea electrică a noului motor să fie executate de personal tehnic autorizat (firmă ISCIR).
• Verificarea blocajelor (Zgură/Clinker): Înainte de fixarea noului motoreductor, tehnicianul are obligația să demonteze tubul șnecului interior și să curețe depunerile de silicat (zgură vitrificată) de pe vatra arzătorului. Montarea unui motor nou pe un șnec intern ancrasat va distruge instantaneu caseta reductoare.
• Alinierea coaxială: Axul de 8.5 mm trebuie să se cupleze perfect coliniar cu tija șnecului intern. Fixarea asimetrică va genera fricțiune excesivă pe bucșele de bronz ale șnecului, ducând la uzură mecanică prematură.

Întrebări și răspunsuri (q&a)

Pot monta acest motor de 13W la buncărul exterior de peleți dacă s-a stricat motorul principal?

Strict interzis / Inadecvat tehnic. Motorul de 13W nu are forța de torsiune necesară pentru a extrage și secționa masa de peleți dintr-un buncăr plin (unde se utilizează motoare de 24W-42W). Montarea sa pe buncărul exterior va duce la oprirea imediată a axului (rotor blocat) și la distrugerea prematură a reductorului.

De ce s-a defectat motorul vechi care antrena șnecul interior?

În 95% din cazuri, defectarea motoreductorului intern este o consecință directă a lipsei de mentenanță. Utilizarea peleților de calitate slabă (cu conținut ridicat de siliciu/nisip) duce la formarea rapidă a unei cruste dure (zgură) pe grătarul arzătorului. Șnecul intern nu mai are spațiu să împingă peleții noi, axul se blochează, iar motorul forțează până când roțile dințate din interiorul reductorului cedează la forfecare.

Motorul bâzâie și se încălzește, dar șnecul din arzător nu se rotește. Ce trebuie înlocuit?

Acest simptom confirmă alimentarea corectă cu tensiune (230V), însă indică avarierea mecanică totală a casetei reductoare (angrenajele interne sunt distruse/măcinate). Nu se pot înlocui piese individuale din reductor; ansamblul motoreductorului (13W, 1 RPM) necesită înlocuire integrală.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și este montat direct pe corpul arzătorului, o zonă supusă temperaturilor ridicate. Orice intervenție tehnică (diagnosticare, demontare, înlocuire) trebuie efectuată exclusiv cu echipamentul oprit, complet răcit și deconectat fizic (ștecher scos) din priză pentru a preveni electrocutarea și arsurile.

Caracteristici tehnice:

• Cod: FB1330 / FB1309
• Alimentare: 220V / 50Hz
• Cuplu: 28 Nm
• Putere: 13 W
• Sens rotație: CW
• Diametru ax: 9,5mm
• 1 rot / minut

Garanție 24 luni!

Montaj: obligatoriu efectuat de către o firmă autorizată de service ISCIR.
Dacă produsul nu este montat de către o firmă autorizată de service ISCIR, produsul nu beneficiază de garanție.
