Ventilator exhaustare ECM FIME S compatibil cu Fornello, Marelli Systems, Burnit, Alfa Plam, Moretti Design, Anselmo Cola, Ferroli, Karmek One, Arce, Clam, Eco Spar
Descriere

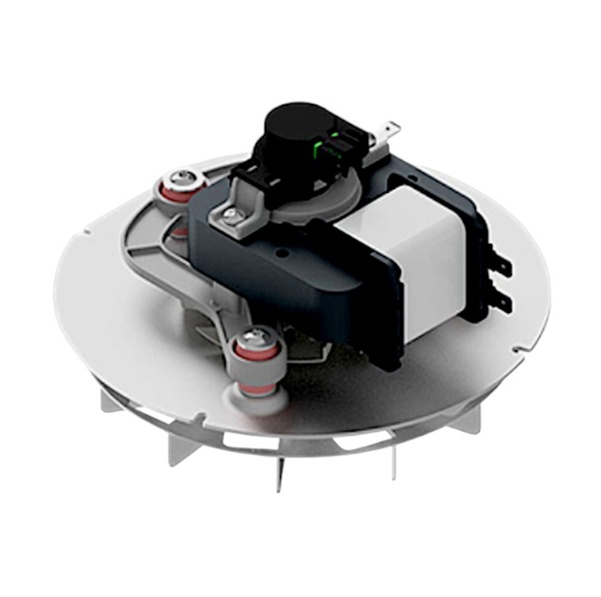

Extractorul de fum ECM FIME ES150P017 este o componentă electromecanică de înaltă performanță destinată evacuării forțate a gazelor arse din sobe pe peleți și cazane pe biomasă. Acesta rezolvă eficient problema tirajului deficitar, asigurând un flux optim de evacuare, o ardere curată și stabilă, precum și protecția împotriva refluxului de fum în spațiul de locuit.
Funcționalitate și principiu de operare
Acest ventilator centrifugal pentru evacuarea gazelor de ardere funcționează prin crearea unei depresiuni controlate în camera de ardere, facilitând evacuarea eficientă a fumului prin coșul de fum:
-
Evacuare forțată cu debit ridicat: Motorul de 50W acționează un rotor centrifugal special conceput pentru a menține un tiraj stabil, prevenind acumularea gazelor și optimizând randamentul termic al echipamentului de încălzire.
-

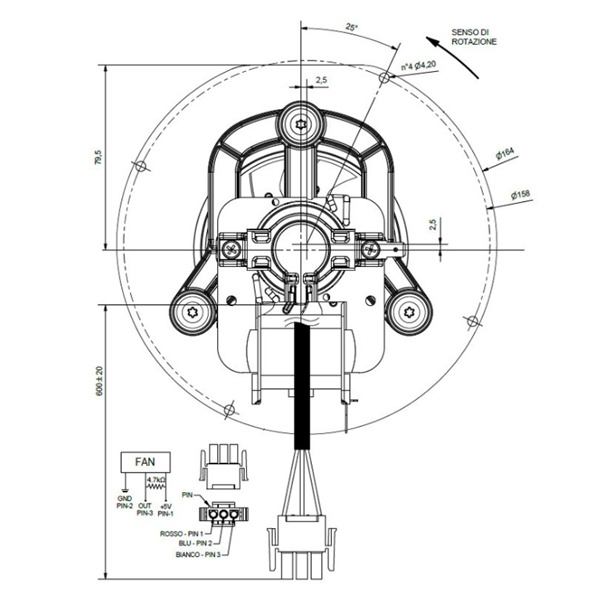

Monitorizare prin senzor Hall (Encoder): Dispozitivul este echipat cu un senzor cu efect Hall care transmite în timp real panoului de comandă al cazanului informații precise privind turația curentă (RPM), permițând reglarea automată a amestecului aer-combustibil.
-
Constanță termică și mecanică: Conceput pentru funcționare continuă în medii cu temperaturi ridicate, asigurând un transfer termic eficient și prevenind blocajele mecanice.
Funcții de siguranță
Siguranța în exploatarea instalațiilor termice pe biomasă este esențială, extractorul fiind integrat direct în protocoalele de protecție ale automatizării:
-
Protecție la supratemperatură și blocaj: Rotorul fabricat din oțel inoxidabil AISI 430 rezistă cu succes la solicitări termice extreme, prevenind deformările mecanice în caz de temperaturi critice ale gazelor arse.
-
Oprire de urgență prin feedback encoder: În cazul în care turația scade sub pragul de siguranță sau rotorul este blocat de depuneri masive de funingine, senzorul Hall transmite semnalul de eroare către panoul de control, care întrerupe imediat alimentarea pentru a preveni supraîncălzirea sau refularea fumului.
-
Izolație și clasă de protecție: Echipamentul respectă standardele riguroase de siguranță electrică, asigurând o funcționare sigură împotriva șocurilor electrice și a umidității specifice zonei tehnice.
Caracteristici tehnice
| Parametru tehnic | Valoare / Detaliu |
| Producător / Model | ECM FIME ES150P017 (VGRE15521017) |
| Tensiune de alimentare | 220 - 240 V / 50 - 60 Hz |
| Putere nominală consumată | 50 W |
| Debit maxim de aer / gaze arse | Până la 175 m³/h |
| Presiune generată | Până la 300 Pa |
| Turație maximă | Până la 2500 RPM |
| Material rotor | Oțel inoxidabil AISI 430 |
| Senzor turație | Encoder cu efect Hall (Senzor Hall) |
| Tipuri de echipamente compatibile | Sobe pe peleți, termosobe pe peleți, cazane pe peleți, centrale termice pe biomasă, șeminee pe peleți |
| Producători / Mărci compatibile | Fornello, Marelli Systems, Burnit, Alfa Plam, Moretti Design, Anselmo Cola, Ferroli, Karmek One, Arce, Clam, Eco Spar ș.a. (se recomandă verificarea codului piesei sau a flanșei) |
Întrebări și răspunsuri (Q&A)
La ce servește senzorul Hall (encoderul) integrat în acest extractor de fum?
Senzorul Hall monitorizează în permanență turația ventilatorului și transmite datele către placa de bază a sobei. Acest lucru permite automatizării să regleze exact debitul de aer necesar pentru ardere și să detecteze instantaneu orice blocaj sau defecțiune mecanică.
Pentru ce tipuri de centrale și mărci este compatibil acest extractor?
Este compatibil cu o gamă largă de echipamente termice pe biomasă, fiind utilizat frecvent ca piesă de schimb pentru mărci precum Fornello, Marelli Systems, Burnit, Alfa Plam, Moretti Design, Ferroli, Karmek One și alții. Este recomandată verificarea codului unic înainte de achiziție.
Ce debit maxim și ce presiune generează extractorul ECM FIME ES150P017?
Acest model generează o presiune de până la 300 Pa și un debit maxim de aer de 175 m³/h, la o putere nominală de 50 W, fiind proiectat pentru un randament termic superior.
Notă tehnică și recomandare de instalare
Atenție: Acest echipament funcționează cu tensiune periculoasă de rețea (230V) și este montat în zone cu temperaturi ridicate. Demontarea, înlocuirea și conectarea electrică a extractorului de fum trebuie efectuate exclusiv de către personal tehnic calificat (specialist în service cazane sau electrician autorizat), respectând normele de siguranță în vigoare.
