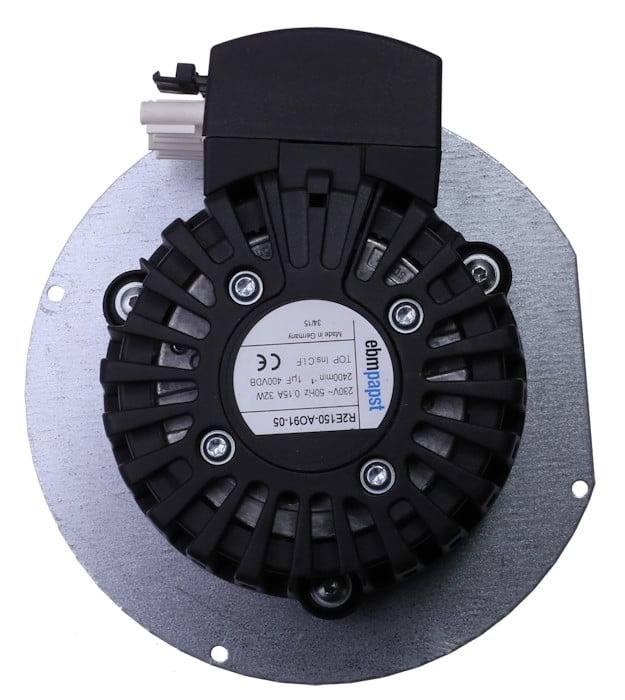

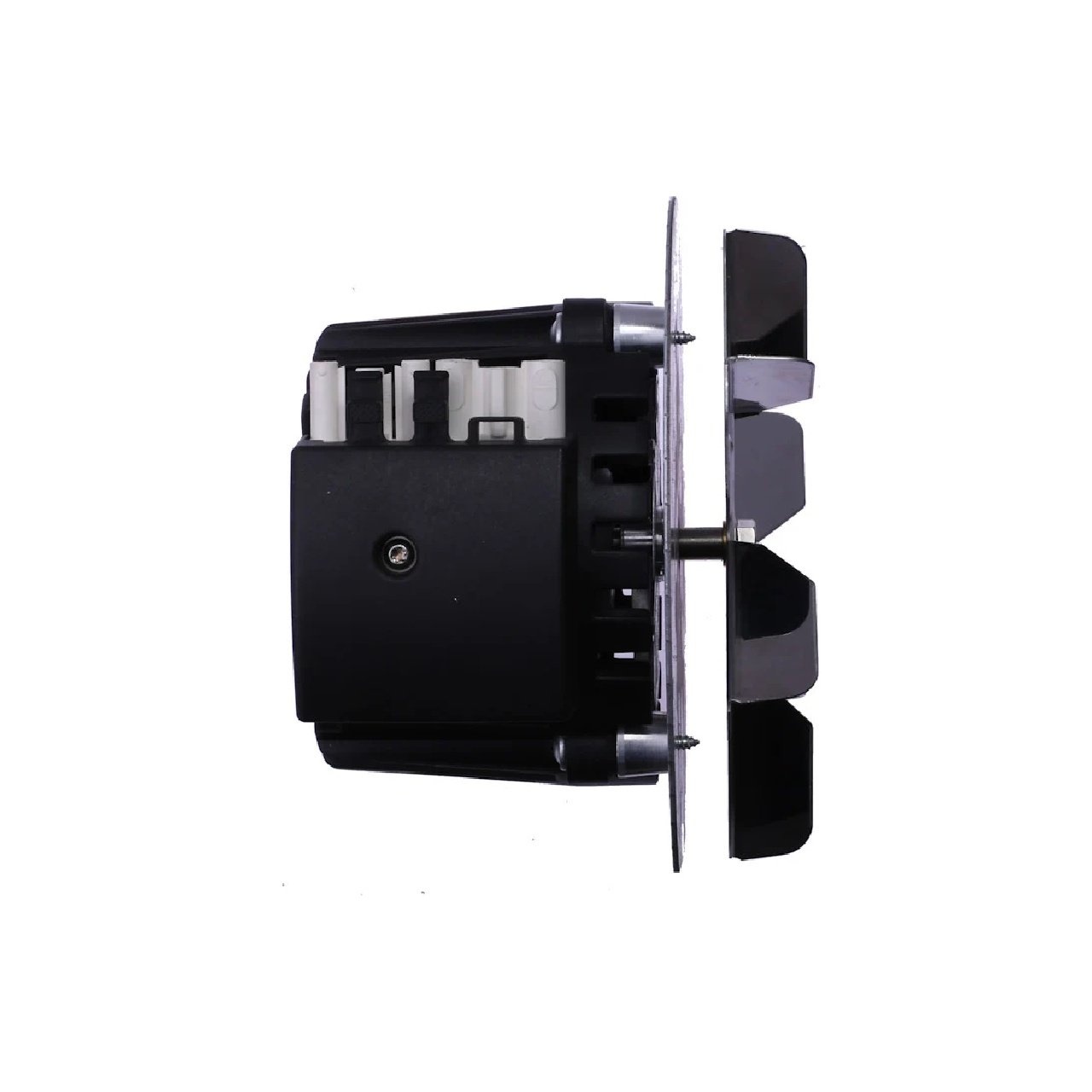

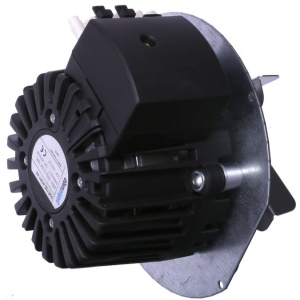

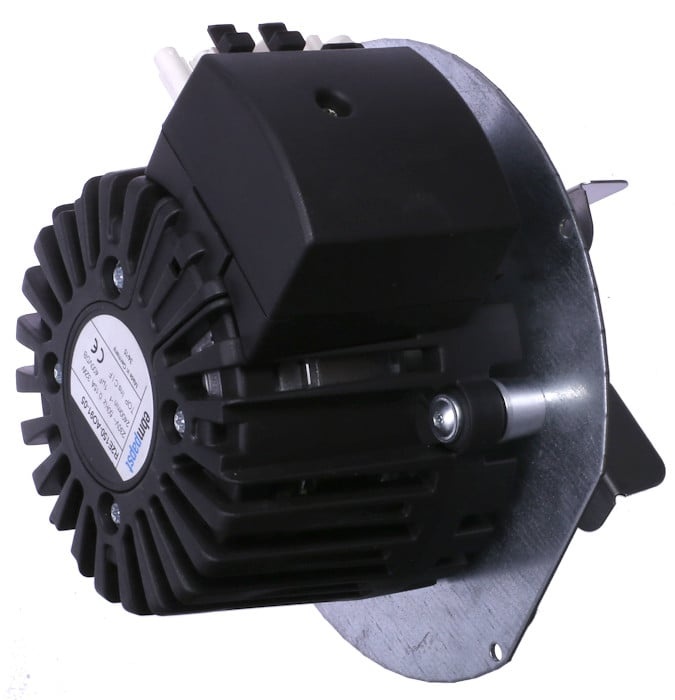

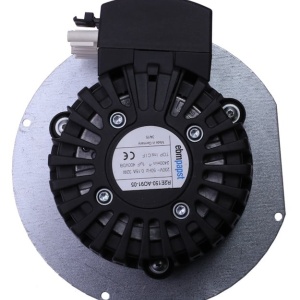

Ventilator exhaustare gaze arse R2E-150-AO91-05, centrala Defro
Descriere
Ventilatorul de exhaustare R2E-150-AO91-05 reprezintă o piesă de schimb esențială pentru buna funcționare a sistemelor de încălzire moderne. Dedicat în special centralelor pe lemne cu gazeificare și cazanelor cu alimentare automată pe peleți, acest ansamblu extractor garantează evacuarea sigură a fumului, menținând un tiraj optim (până la 200 Pa) și prevenind intoxicarea camerei tehnice cu gaze de ardere.
Ghid de compatibilitate și produse similare
Acest model se distinge prin fiabilitate și prin modalitatea facilă de conectare (conectori ST18 cu 3 pini - sistem plug & play pe anumite plăci). Este o componentă recunoscută pe piață pentru echiparea din fabrică (OEM) a cazanelor de top din estul și centrul Europei.
Se integrează perfect și este compatibil direct ca piesă de înlocuire pentru centrale fabricate de:
- Defro (foarte des întâlnit pe gama lor de cazane)
- SAS
- Rakoczy
- Kamen
- modele Tekla
(Notă tehnică de înlocuire: Acest exhaustor centrifugal fără carcasă poate înlocui orice model de ventilator care necesită o paletă de 150 mm, sens de rotație CW (orar) și un consum apropiat de 32W).
Principiu de funcționare și eficiență
Exhaustorul este proiectat să corecteze fluctuațiile de tiraj ale coșului de fum. Montat pe traseul de evacuare (în voluta centralei), el preia direct fluxul de aer viciat din camera de combustie. Echipat cu o elice din inox antrenată de un motor de 32W, capabil de 2400 rotații pe minut, dispozitivul generează un debit maxim de aer de 200 m³/oră. Funcționând în tandem cu automatizarea cazanului, acesta asigură o dozare proporțională a oxigenului în focar, optimizând astfel consumul de combustibil și calitatea arderii.
Mecanisme de protecție și durabilitate
Operarea pe traseul de fum implică un mediu agresiv chimic și termic, motiv pentru care acest echipament dispune de elemente specifice de siguranță:
- Rotor din oțel inoxidabil: Elicea (paleta) este imună la coroziunea accelerată provocată de condensul acid care se formează în mod inerent la arderea lemnului cu umiditate ridicată.
- Toleranță termică superioară: Componentele sunt testate pentru a face față în deplină siguranță trecerii constante a gazelor de evacuare ce pot atinge temperaturi de până la +250°C.
- Plajă vastă de funcționare ambientală: Motorul rezistă la fluctuații mari de temperatură în camera tehnică, rulând fără probleme între -25°C și o căldură ambientală de +55°C.
Tabel cu specificații tehnice
| Specificație | Detaliu tehnic |
| Cod produs / Model | R2E-150-AO91-05 |
| Aplicație principală | Centrale Defro, cazane lemne/peleți |
| Putere motor | 32 W |
| Tensiune nominală | 230V / 50Hz |
| Debit maxim aer | 200 m³/oră |
| Presiune statică maximă | 200 Pa |
| Turație maximă | 2400 rot/min |
| Diametru elice (rotor) | 150 mm |
| Material rotor | Oțel inoxidabil |
| Sens de rotație | Spre dreapta / Sens orar (CW) - vedere dinspre rotor |
| Temperatură max. gaze | Până la +250°C |
| Condensator inclus | 1 μF |
| Mufă conectare | Conectori ST18 (3 pini) |
.
Întrebări frecvente și răspunsuri (Q&A)
Ce înseamnă că acest ventilator este echipat cu conectori ST18 cu 3 pini?
Acesta este un standard de cablare rapidă. În loc să aveți fire libere care necesită o regletă sau cositorire, mufa ST18 permite o conectare electrică sigură, rapidă și etanșă (tip „plug and play”) direct în cablajul compatibil al automatizărilor moderne (în special pe gama Defro).
Dacă vechiul meu ventilator nu are mufă ST18, îl pot folosi pe acesta?
Da. Deși prezența mufei este un avantaj constructiv pentru conectare rapidă, orice tehnician/electrician autorizat poate îndepărta sau adapta conectorul pentru a lega în siguranță ventilatorul la bornele plăcii electronice a oricărei centrale care corespunde din punct de vedere al puterii și dimensiunilor.
Cum afectează presiunea statică de 200 Pa eficiența centralei?
Presiunea statică reprezintă "forța" cu care ventilatorul poate împinge aerul printr-un obstacol (cum ar fi traseul sinuos al fumului dintr-un cazan și rezistența coșului de fum). O valoare de 200 Pa indică o putere de împingere foarte bună, garantând că fumul nu va refula în cameră chiar dacă afară este presiune atmosferică nefavorabilă sau coșul are un tiraj natural mai slab.
Avertisment tehnic de instalare
Atenție: Manipularea, montajul mecanic (cu asigurarea unei etanșări perfecte pe corpul cazanului pentru a preveni scăpările de monoxid de carbon) și conectarea la placa de bază lucrează cu tensiuni letale (230V). Aceste operațiuni trebuie executate exclusiv de către personal autorizat ISCIR. Nerespectarea acestei norme legale atrage după sine anularea garanției de 24 de luni.
Alte Specificații tehnice:
Masă 1,70 kg
Temperatura ambientală admisă -25ºC până la +55ºC
Material rotor oțel inoxidabil
Sensul de rotație (privind rotorul) în sensul acelor de ceasornic
Temperatura gazelor arse de până la +250 grade Celsius
