Ventilator exhaustare R2E180-CG82-05 / 260413 pentru Viessmann Vitoligno 100 - 25-40kW

Descriere

Ventilatorul de exhaustare gaze arse R2E180-CG82-05 (cod intern 260413) este un agregat termic de extracție "Heavy-Duty", dezvoltat pentru a susține tirajul necesar centralelor pe lemne și peleți de capacitate medie-mare (gama 25kW - 40kW). Echipat cu un motor de forță de 75W și un rotor supradimensionat, acest extractor dislocă un debit aerodinamic uriaș de 425 m³/h. Componenta este vitală pentru funcționarea centralelor cu gazeificare sau cu ardere forțată, asigurând evacuarea rapidă a volumelor masive de fum, prevenind afumarea camerei tehnice și optimizând la maximum randamentul combustibilului solid.

Funcționalitate și arhitectură

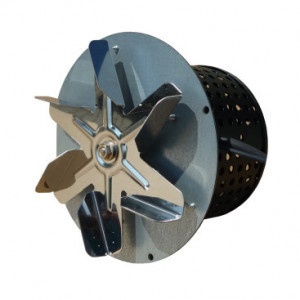

Proiectat pentru a opera în mediul extrem al gazelor de evacuare, acest ansamblu utilizează o turbină (paletă) metalică cu diametrul majorat la 180 mm. Motorul antrenează rotorul într-un sens de rotație CW (Clockwise - spre dreapta, privit dinspre fața paletei) atingând o turație stabilă de până la 1.800 rot/min. Pe axul motorului este integrat un senzor cu efect Hall (encoder) care comunică bidirecțional cu placa electronică a centralei. Acest feedback constant permite automatizării să accelereze sau să frâneze ventilatorul în funcție de stadiul arderii (aprindere, regim normal, stingere) și de temperatura gazelor pe coș.

Compatibilitate și echivalențe oem

Acest extractor este o piesă de bază (OEM) extrem de versatilă, fiind soluția de înlocuire directă („bolt-on”) pentru zeci de branduri de renume din industria termo.

• Modele principale deservite: Este piesa de schimb consacrată pentru centralele cu gazeificare Viessmann Vitoligno 100 (versiunile de 25 kW până la 40 kW).
• Alte mărci și modele compatibile: Datorită arhitecturii universale, se montează perfect pe:
• FERROLI: mod. Domusfire F17, Domusfire F24 (ref. 599001530, 453552204).
• KARMEK ONE: mod. Como, Madrid, Mary, Nikita, Osaka, Tokyo, Varsavia.
• CAMINETTI MONTEGRAPPA: mod. Aktiv (12-35), Aq (12-32), MB Pellet.
• CLAM: mod. Vittoria, Tivoli, Termofavilla, T.P. 30.
• CARIA, ECOTECK, EVA CALOR, LAMINOX, MCZ (și diverse echipamente tip Combo de 40 kW).
• Coduri echivalente: Se identifică adesea și sub codul de fabrică BVN BPA 180 sau prin seria FERGAS 260413.

Funcții de siguranță

Evacuarea forțată a monoxidului de carbon din cazanele de 40kW nu admite compromisuri de siguranță:

• Modulare activă (Senzor Hall): Centrala nu funcționează "orbește". Dacă rotorul se blochează mecanic sau cureaua de fum (coșul) este înfundată, senzorul raportează imediat încetinirea, iar centrala intră în avarie, oprind procesul de ardere pentru a preveni explozia gazelor de lemn.
• Izolație termică (Clasa F): Bobinajul este tratat special pentru a rezista temperaturilor ridicate transmise prin conducție de la flanșa de evacuare, prevenind scurtcircuitul intern.
• Debit masiv de 425 mc/h: Capacitatea mare de extracție garantează că flacăra din focar primește oxigenul necesar chiar și atunci când ușa centralei este deschisă pentru realimentare, eliminând riscul de a lua focul în față.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

În conformitate cu legislația națională și normele de securitate (Prescripțiile Tehnice ISCIR), intervenția pe ruta de gaze arse a cazanelor cu combustibil solid este reglementată strict:

• Validitatea garanției de 24 luni: Produsul beneficiază de garanție legală doar dacă montajul, conectarea electrică la automatizare, etanșarea și testul de tiraj sunt realizate de o firmă de service autorizată ISCIR. Orice intervenție "Do-It-Yourself" atrage anularea imediată a garanției și un risc uriaș de incendiu sau intoxicație.
• Etanșare obligatorie: Montarea pe flanșa cazanului Viessmann (sau similare) se face exclusiv folosind garnituri termorezistente de etanșare (silicon 300°C sau șnur de fibră ceramică adecvat).
• Curățarea camerei de fum: Înainte de a fixa noul rotor de 180 mm, carcasa melcului centralei trebuie curățată la luciu metalic. Depunerile de gudron/creozot din vechea funcționare vor descentra axul noului ventilator, distrugând rulmenții în câteva zile.

Întrebări și răspunsuri (q&a)

De ce ventilatorul nou are doar 1800 de rotații pe minut, în timp ce altele mai mici au 2400?

Diferența o face diametrul rotorului. O paletă masivă de 180 mm prinde un volum mult mai mare de aer la fiecare rotație completă comparativ cu una de 150 mm. Astfel, turația de 1800 rpm este suficientă pentru a atinge debitul enorm de 425 mc/h, protejând în același timp lagărele de uzura prematură cauzată de turații extreme.

Eroarea de pe display-ul cazanului meu Viessmann dispare automat după ce montez ventilatorul?

Nu întotdeauna. După înlocuirea piesei mecanice, tehnicianul ISCIR trebuie de obicei să reseteze eroarea de tiraj din meniul de diagnoză al automatizării Vitotronic. De asemenea, trebuie verificat dacă mufa senzorului Hall și condensatorul de pornire de pe placa electronică sunt în parametri.

Se potrivește această piesă dacă vechiul meu extractor trăgea aerul spre stânga (CCW)?

Nu. Aerodinamica melcului (carcasei) în care se montează este construită fix pentru un sens de refulare. Modelul de față este CW (orientează aerul spre dreapta, dacă priviți direct în paletă). Un montaj inversat mecanic ar bloca fumul în cazan. Verificați cu atenție sensul vechii palete înainte de comandă!

Notă tehnică importantă

Atenție: Echipamentul lucrează cu tensiuni periculoase (230V) și gestionează un mediu extrem de coroziv și toxic. Opriți complet cazanul, lăsați focul să se stingă natural, așteptați răcirea totală a focarului și deconectați fizic ștecherul din priză înainte de a deșuruba vechiul ventilator.

.

Ventilator exhaustare pentru Viessmann Vitoligno 100 - 25-40kW, Ferroli, Eva Calor, Karmek, Mcz, etc.

Alte specificații:

Cod original: BVN BPA 180

• FERGAS VFM180/45 / 260413
• EBM PAPST R2E180CG8205 / R2E180-CG82-05 / R2E180CG8213 / R2E180-CG82-13 / R2E180CG8238 / R2E180-CG82-38

Compatibil cu:

• CAMINETTI MONTEGRAPPA ref. 1040002000 mod. Aktiv 12 - Aktiv 15 - Aktiv 18 - Aktiv 23 - Aktiv 28 - Aktiv 35 - Aq 12 - Aq 15 - Aq 18 - Aq 21 - Aq 27 - Aq 32 - MB Pellet W15 - MB Pellet W19 - MB Pellet W23 - MB Pellet W27
• CARIA CP 12, CP 23, CP 30
• CLAM Cod. 05010836 Mod. Vittoria 34 kW
• CLAM Cod. 05012320 Mod. Tivoli 11/26 kW - Tivoli 14/34 kW - VittoriaEVO 26 kW - VittoriaEVO 34 kW - Termofavilla - T.P. 30
• COMBO (peleti 40 KW)
• ECOTECK ref. 131-55-002N
• EVA CALOR
• FERROLI ref. 599001530 - 453552204 mod. Domusfire F17 - Domusfire F24
• KARMEK ONE ref. SML587-00 mod. Como - Madrid - Mary 15A-20 LCD - Mary 15A-20 TOUCH - Nikita acciaio - Osaka acciaio - Tokyo acciaio - Varsavia Acciaio
• LAMINOX
• MCZ ref. 4160348 mod. Athos Power HYDRO 24 kW - Club HYDRO 15 kW - Club HYDRO 15 kW High Efficiency - Club HYDRO 22 kW - Club HYDRO 22 kW High Efficiency - Duo HYDRO AIR - Duo HYDRO AIR High Efficiency - Flux HYDRO - Flux HYDRO High Efficiency - Musa HYDRO 15 kW - Musa HYDRO 15 kW High Efficiency - Musa HYDRO 22 kW - Musa HYDRO 22 kW High Efficiency - Nova HYDRO - Polar HYDRO - Suite HYDRO 15 kW - Suite HYDRO 15 kW High Efficiency - Suite HYDRO 22 kW - Suite HYDRO 22 kW High Efficiency - Vivo 80 Pellet Hydro - Vivo 85 Pellet Hydro - Aquos 15 - Aquos 22 - Aquos 22/S - Ibis 15 kW - Ibis 22 kW - Ibis 22 kW H2O
• PALAZZETTI
• RAVELLI ref. 131-55-002N mod. HR200 - HRevo24 - HRV160 Ver.1 - HR evo24 Touch - HRV200 - Integra 28 - HR evo1824
• TERMOVANA UNO
• VIESSMANN VITOLIGNI 100 S VL1A - 25kW, 30kW si 40kW cod original 7830248, 7830215
