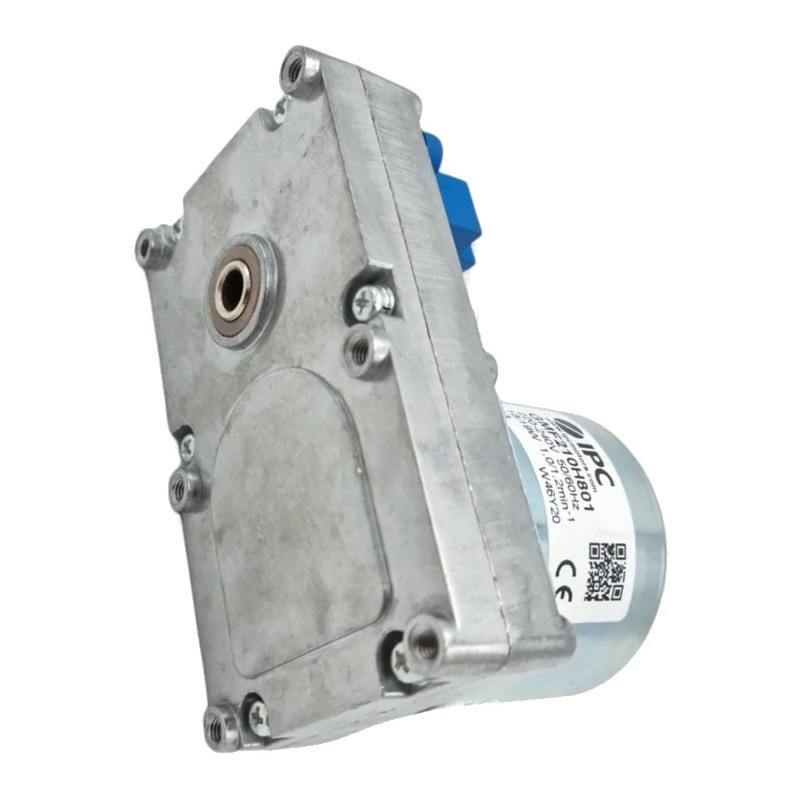

Motor reductor IPC GMF210H801, 1 rpm, 12W - 22W, ax 8,1 mm

Motoreductorul sincron IPC GMF210H801 (1 RPM, 12W-22W) este o componentă electromecanică de antrenare dezvoltată pentru sistemele de dozare a combustibilului solid din sobele și termoșemineele pe peleți. Echipamentul transformă turația înaltă a motorului electric integrat într-o viteză de ieșire redusă (exact 1 rotație pe minut) prin intermediul unei casete reductoare. Acest proces de demultiplicare generează un cuplu nominal de torsiune ridicat (20 Nm), forță mecanică absolut necesară pentru antrenarea axului elicoidal (șnecului) și dozarea volumelor de peleți în condiții de frecare și rezistență mecanică.

Funcționalitate și arhitectură

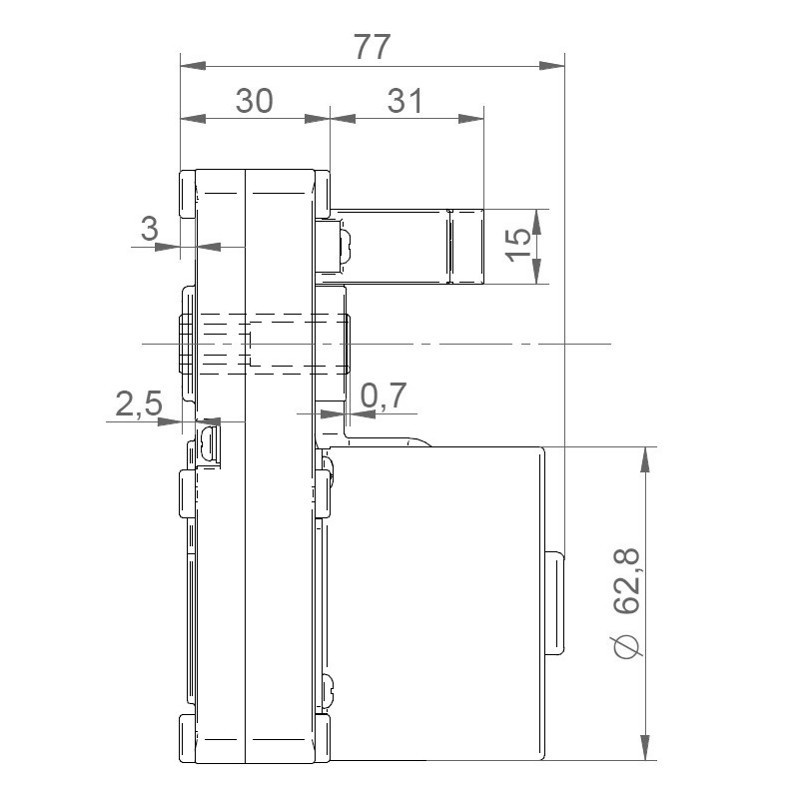

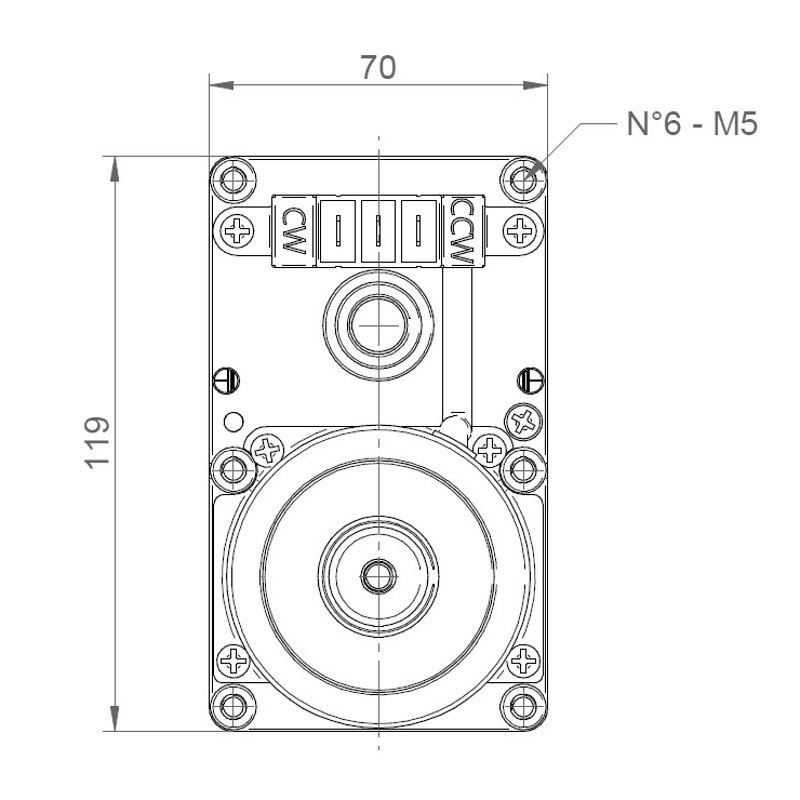

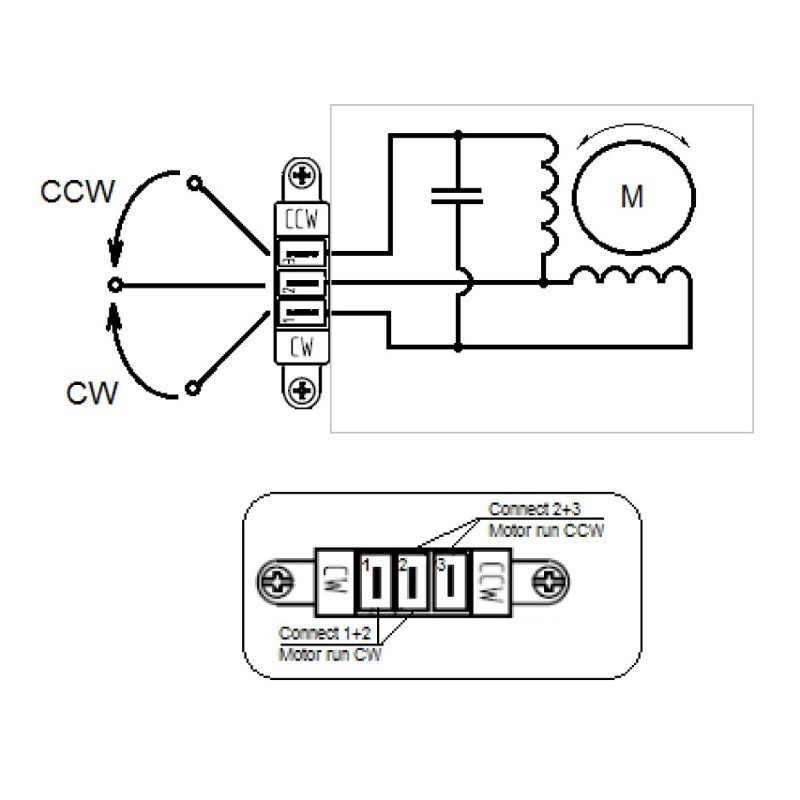

Agregatul este constituit dintr-un motor electric sincron, cu un consum de energie cuprins între 12W și 22W (în funcție de sarcină), cuplat rigid la o cutie de viteze (reductor) capsulată. Trenul de angrenaje intern este prelucrat din materiale rezistente la stres mecanic continuu. Transmisia reduce turația la o valoare constantă de 1 RPM. Axul de ieșire prezintă un diametru specific de 8.1 mm, asigurând o toleranță extrem de strânsă la cuplarea cu axul șnecului pentru a minimiza jocurile mecanice. Funcționând pe baza impulsurilor electrice (230V) primite de la automatizarea echipamentului termic, motoreductorul fracționează rotațiile pentru a livra cantitatea exactă de combustibil cerută de treapta de putere setată.

Compatibilitate și echivalențe OEM

Produs de IPC, modelul GMF210H801 este o componentă de prim-montaj (OEM) recunoscută pentru anduranța în echipamentele de încălzire.

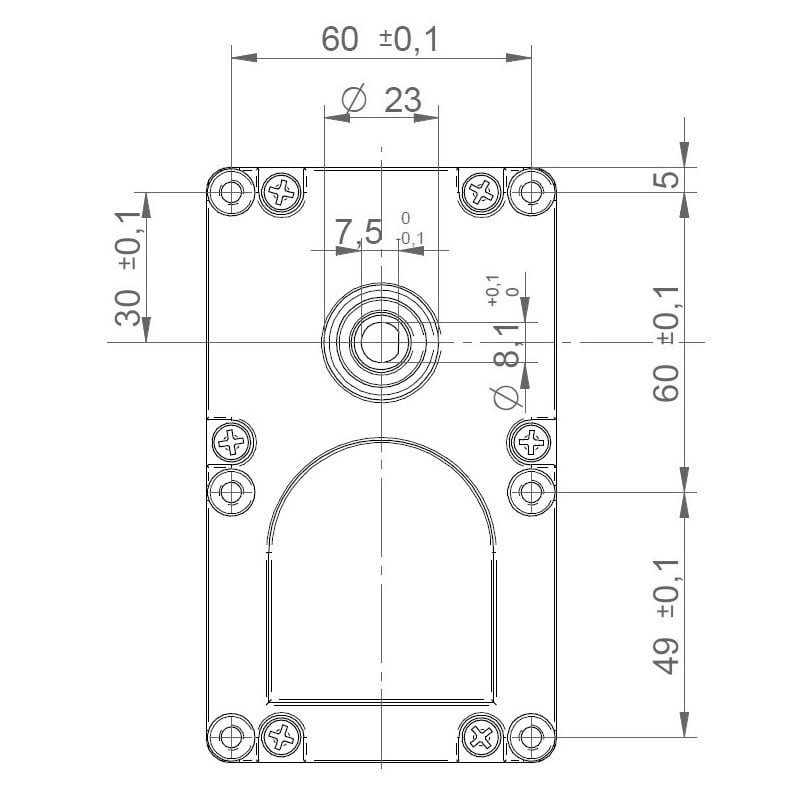

• Particularitate dimensională (Ax 8.1 mm): Spre deosebire de standardul clasic de 8.5 mm, axul de 8.1 mm este utilizat de anumiți producători de sobe pe peleți pentru a asigura o îmbinare mai precisă, eliminând vibrațiile axiale.
• Echipamente compatibile: Componenta deservește standard sobele, centralele și arzătoarele pe peleți care necesită o turație de 1 RPM, un cuplu de tragere de 20 Nm și o prindere cu cotă de 8.1 mm. Poate fi utilizat direct ca piesă de schimb pentru echipamentele care utilizează componente din seria IPC GMF.

Funcții de siguranță

Pentru a preveni avarierea gravă în cazul blocajelor mecanice (ex: praf compactat sau corpuri străine introduse în buncăr), agregatul integrează soluții de protecție:

• Absorbția forțelor de forfecare: Arhitectura angrenajelor din caseta reductoare este calculată să limiteze transmiterea șocurilor mecanice extreme către rotorul motorului, protejând bobinajul de suprasarcini distructive.
• Stabilitate termică: Parametrii bobinajului (12W-22W) mențin un regim termic optimizat. În situația incidentă a unui "rotor blocat", curentul absorbit rămâne în limite sigure pentru izolația electrică, prevenind inițierea unui scurtcircuit sau a unui incendiu intern.
• Carcasă disipatoare: Elementele constructive ale statorului și ale reductorului permit o disipare eficientă a căldurii degajate în timpul ciclurilor de funcționare prelungite.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

În acord cu prescripțiile tehnice și normele de securitate în operare a centralelor termice (Prescripțiile Tehnice ISCIR), procedurile de intervenție se supun următoarelor reguli:

• Validitatea garanției de 24 luni: Garanția produsului acoperă exclusiv viciile de fabricație și este condiționată de efectuarea diagnozei, montajului mecanic și conexiunilor electrice de către o firmă de service autorizată ISCIR. Defectarea agregatului ca urmare a unui montaj neconform anulează certificatul de garanție.
• Alinierea coaxială de precizie: Având o cotă restrictivă de 8.1 mm, axul trebuie aliniat perfect cu tija șnecului. Orice deviație de la planeitate sau forțarea mecanică la montaj va induce un efort radial distructiv în rulmenții și angrenajele reductorului.
• Validarea stării șnecului: Înainte de punerea sub tensiune, tehnicianul trebuie să verifice rotația liberă a sistemului de dozare. Conectarea noului motoreductor pe un șnec blocat va distruge imediat caseta reductoare.

Întrebări și răspunsuri (q&a)

Pot monta acest motoreductor cu ax de 8.1 mm pe o sobă care a avut un motor cu ax de 8.5 mm?

Atenție la toleranțele mecanice. Axul de 8.1 mm este mai subțire decât cel de 8.5 mm cu 0.4 mm. Montarea sa într-o mufă de 8.5 mm va crea un joc (un "luft") mecanic. La fiecare pornire și oprire (care au loc la intervale de câteva secunde), acel joc va genera șocuri de rotație, deteriorând rapid atât axul noului motor, cât și elementul de prindere. Respectați întotdeauna cota axului original.

Zgomotul mecanic pronunțat înainte de oprirea motorului vechi indică un defect al plăcii electronice?

Nu. Zgomotul mecanic de frecare sau "măcinare" provine din degradarea fizică a dinților angrenajelor situate în interiorul casetei reductoare. Este un defect strict mecanic (cauzat de uzura în timp sau de suprasolicitare), placa electronică furnizând curent corect. Echipamentul necesită înlocuirea completă a motoreductorului.

Se poate repara caseta reductoare a acestui motor înlocuind doar roțile dințate defecte?

Din punct de vedere al mentenanței industriale, aceste casete reductoare sunt considerate ansambluri capsulate, calibrate din fabrică. Desfacerea lor și înlocuirea artizanală a unor pinioane nu garantează fiabilitatea efortului de torsiune la 20 Nm, motiv pentru care producătorii recomandă și livrează exclusiv ansamblul complet.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă un cuplu de torsiune de 20 Nm la nivelul axului. Orice intervenție tehnică (diagnosticare, demontare, înlocuire) trebuie efectuată exclusiv cu centrala/soba oprită și deconectată fizic (ștecher scos) de la sursa de energie electrică pentru a preveni accidentările.

Garanție 24 luni!

Montaj: obligatoriu efectuat de către o firmă autorizată de service ISCIR.
Dacă produsul nu este montat de către o firmă autorizată de service ISCIR, produsul nu beneficiază de garanție.
