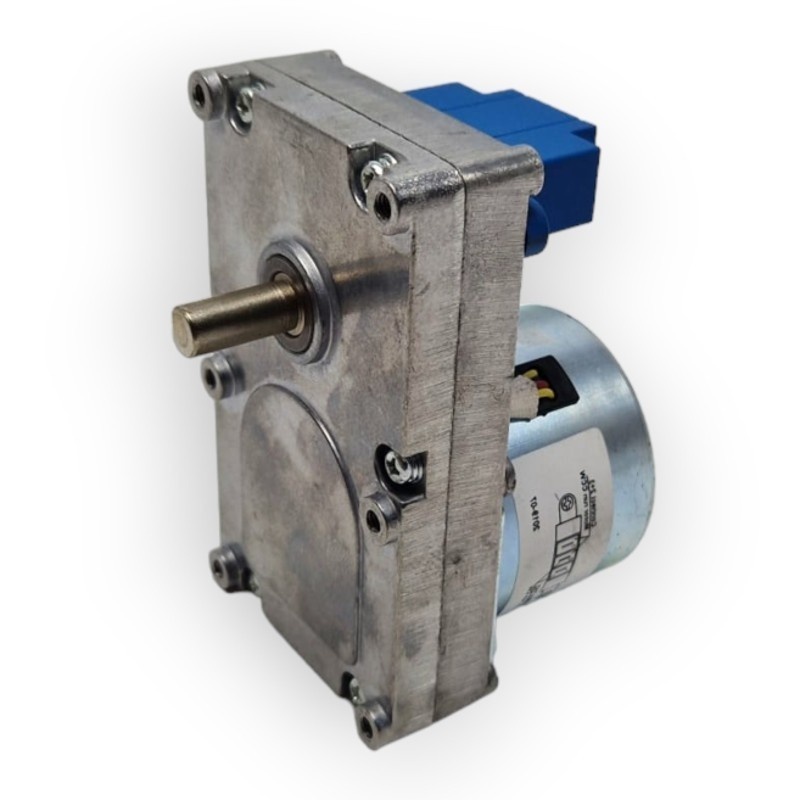

Motor reductor IPC GMF235D901, 3,5 RPM, 21 W

Descriere

Motoreductorul IPC GMF235D901 (21W, 3.5 RPM) reprezintă o unitate electromecanică de antrenare cu o cinematică accelerată, proiectată pentru sistemele de dozare a combustibilului solid care impun un debit volumetric net superior. Prin intermediul unei casete reductoare de precizie, turația motorului electric integrat este demultiplicată la valoarea operațională de 3.5 rotații pe minut. Această turație (de 3.5 ori mai rapidă față de standardul uzual de 1 RPM) este critică pentru echipamentele termice de capacitate ridicată sau pentru arzătoarele a căror automatizare a fost programată constructiv să asigure necesarul de combustibil bazându-se pe acest ciclu de alimentare rapidă.

Funcționalitate și arhitectură

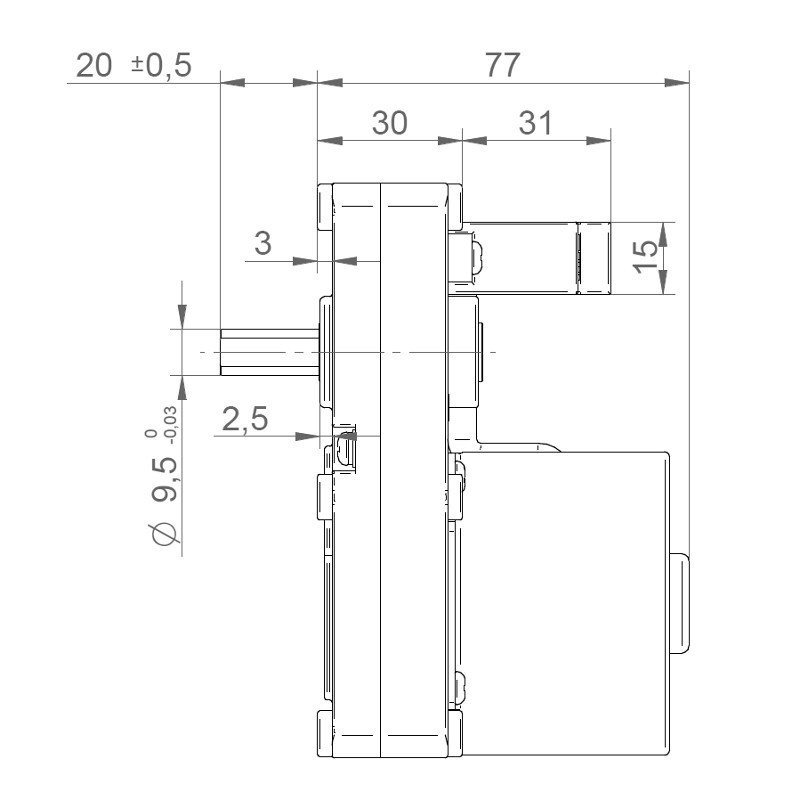

Ansamblul este constituit dintr-un motor electric sincronizat, având un consum nominal de 21W, cuplat rigid la un reductor capsulat. Trenul de angrenaje intern este prelucrat din aliaje metalice proiectate să reziste la solicitări mecanice în regim de funcționare frecvent. Transmisia reduce turația la o viteză unghiulară constantă de 3.5 RPM. Axul de antrenare are diametrul industrial de 9.5 mm (3/8 inch) și este prevăzut cu o secțiune frezată plană (profil „D” / single milling) pentru a garanta o fixare mecanică solidă, fără joc radial, în mufa șnecului. Funcționând prin impulsuri electrice (230V) dictate de placa de bază, motoreductorul fracționează rotațiile pentru a livra rapid și precis cantitatea de combustibil impusă de algoritmul arderii.

Compatibilitate și echivalențe OEM

Produs sub licența IPC (International Power Components), modelul GMF235D901 este o componentă de prim-montaj (OEM) recunoscută la nivel industrial pentru fiabilitatea sa în cicluri rapide de dozare.

• Particularitate dimensională (Ax 9.5 mm): Această cotă asigură o rezistență superioară la forfecare comparativ cu standardul de 8.5 mm, fiind preferată de producătorii de echipamente premium pentru a elimina riscul deformării elementelor de prindere sub cuplu.
• Interschimbabilitate: Poate substitui orice alt motoreductor exclusiv dacă se respectă cumulativ următorii parametri de bază: turație nominală de 3.5 RPM și ax cu diametrul de 9.5 mm.
• Echipamente deservite: Se utilizează pe sistemele de alimentare ale centralelor, termoșemineelor și arzătoarelor pe peleți concepute pentru funcționarea la un debit crescut, specifice anumitor serii Palazzetti sau altor mărci italiene calibrate pentru 3.5 RPM.

Funcții de siguranță

Pentru a preveni avarierea gravă a echipamentului în cazul blocajelor mecanice (ex: praf de peleți compactat, corpuri dure intrate accidental în buncăr), agregatul integrează protecții tehnice:

• Absorbția șocurilor mecanice: Arhitectura angrenajelor din caseta reductoare este calculată să preia forțele de forfecare, limitând transmiterea șocurilor extreme către rotorul motorului.
• Stabilitate la rotor blocat: Parametrii constructivi ai bobinajului de 21W mențin un regim termic controlat. În situația incidentă a unui "rotor blocat" fizic, curentul absorbit rămâne în limite sigure pentru izolația electrică, prevenind arderea imediată a statorului și riscul de incendiu.
• Carcasă disipatoare: Construcția carcasei și expunerea elementelor statorice permit o disipare rapidă a energiei termice acumulate, garantând stabilitatea în perioadele de solicitare continuă.

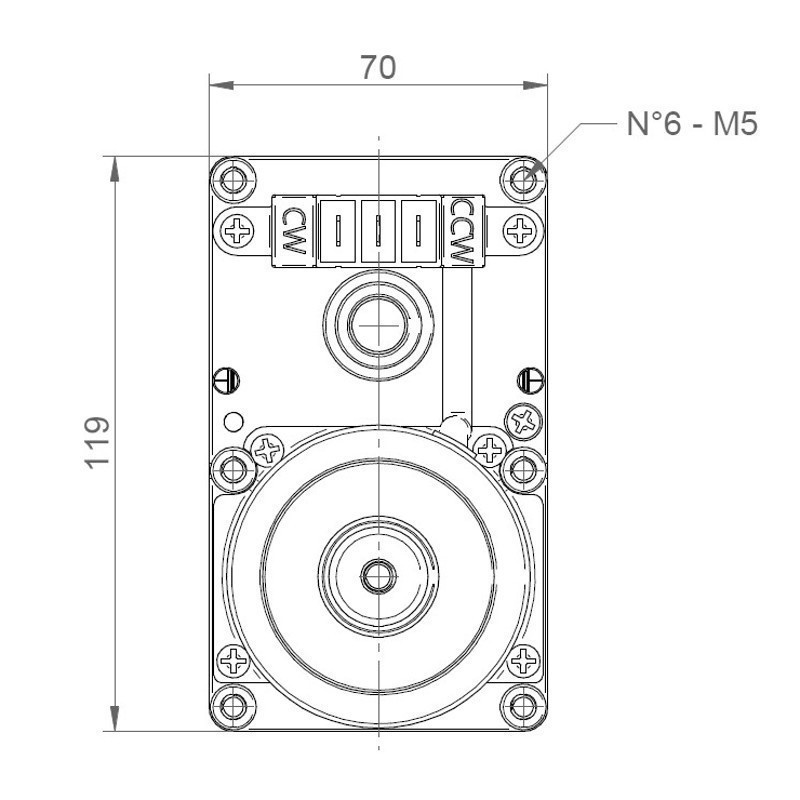

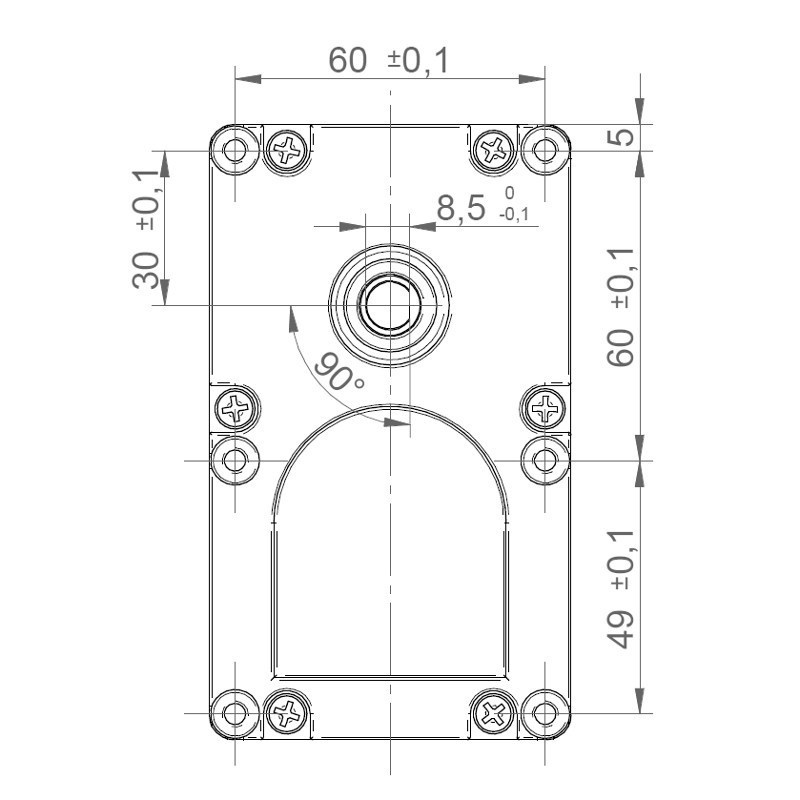

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice și normelor de punere în funcțiune a agregatelor termice (Prescripțiile Tehnice ISCIR), intervenția asupra sistemului de dozare a combustibilului se supune unor reguli stricte:

• Validitatea garanției de 24 luni: Garanția acoperă viciile de fabricație exclusiv dacă diagnosticarea, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea agregatului ca urmare a unui montaj tensionat sau pe un șnec blocat anulează certificatul de garanție.
• Alinierea coaxială (Centrarea): Axul de 9.5 mm trebuie să gliseze liber, perfect coliniar, în mufa de fixare a șnecului. Forțarea acestuia prin strângere inegală va descentra axul, inducând forțe radiale care vor uza și distruge rapid rulmenții cutiei de viteze.
• Inspecția camerei de dozare: Înainte de cuplarea mecanică a noului agregat, tehnicianul are obligația de a goli buncărul și de a verifica mobilitatea manuală a șnecului. Fixarea unui motor nou pe un șnec gripat va distruge instantaneu caseta reductoare.

Întrebări și răspunsuri (q&a)

Pot utiliza acest motor de 3.5 RPM pe o centrală care a avut un motor cu ax de 8.5 mm?

Montajul direct nu este posibil fizic. Axul de 9.5 mm este mai gros cu 1 mm și nu va putea fi introdus în mufa de 8.5 mm a șnecului. Modificarea artizanală a axului (pilirea/polizarea acestuia) este strict interzisă, anulează garanția și compromite centrarea ansamblului. Pe lângă incompatibilitatea dimensională, trebuie verificată cu strictețe și compatibilitatea cinematică (dacă vechiul motor avea sau nu tot 3.5 RPM).

Este permisă înlocuirea unui motor de 1.5 RPM sau 2 RPM cu acest model de 3.5 RPM pentru a spori puterea centralei?

Strict interzis / Pericol de avarie majoră. Modificarea turației la 3.5 RPM va crește masiv cantitatea de combustibil injectată în focar în același interval de timp programat de placa de bază. Această modificare tehnică neautorizată dezechilibrează grav stoechiometria arderii, cauzând înfundarea focarului cu peleți nearși, emisii de fum dens și oprirea echipamentului în avarie de siguranță.

Motorul vechi se învârtea, dar făcea un zgomot metalic puternic (măcinare) înainte de oprire. Care este cauza?

Zgomotul mecanic pronunțat indică cedarea fizică (uzura avansată sau ruperea) dinților roților dințate din interiorul cutiei de viteze. Acest defect ireversibil este rezultatul funcționării prelungite în suprasarcină mecanică (corpuri străine, peleți foarte duri sau blocaje de rumeguș). Agregatul este capsulat și necesită înlocuirea completă a ansamblului.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă un cuplu de torsiune capabil să provoace accidente mecanice severe la prinderea accidentală. Orice intervenție tehnică (diagnosticare, extragerea blocajelor, demontare, înlocuire) se va executa exclusiv cu centrala oprită și deconectată fizic (ștecher scos) de la sursa de energie electrică.

Alte specificații tehnice:

Cuplu: 10 Nm

Garanție 24 luni!

Montaj: obligatoriu efectuat de către o firmă autorizată de service ISCIR.
Dacă produsul nu este montat de către o firmă autorizată de service ISCIR, produsul nu beneficiază de garanție.
