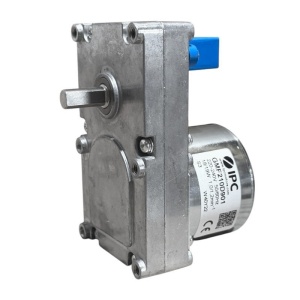

Motor reductor IPC GMF210D901, 1 rpm, 12W - 22W

Motoreductorul sincron IPC GMF210D901 (1 RPM, 12W-22W) este un agregat electromecanic de antrenare dezvoltat pentru sistemele de dozare a combustibilului solid din centralele, sobele și termoșemineele pe peleți. Echipamentul transformă turația înaltă a motorului electric integrat într-o viteză de ieșire redusă și precisă (1 rotație pe minut) prin intermediul unei casete reductoare. Acest proces de demultiplicare generează un cuplu nominal de torsiune ridicat (20 Nm), asigurând forța mecanică necesară pentru antrenarea axului elicoidal (șnecului) și dozarea volumelor de peleți în condiții optime, menținând fluxul de alimentare chiar și la întâmpinarea unei rezistențe mecanice superioare din partea masei de combustibil.

Funcționalitate și arhitectură

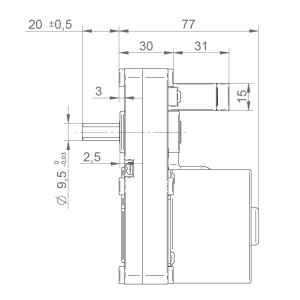

Ansamblul este constituit dintr-un motor electric sincron, cu un consum de energie variabil între 12W și 22W (în funcție de sarcina mecanică și de cuplul cerut), cuplat rigid la o cutie de viteze (reductor) protejată de o carcasă din aliaj de aluminiu. Trenul de angrenaje intern este prelucrat din materiale rezistente la stres mecanic continuu. Transmisia mecanică reduce turația la o valoare constantă de 1 RPM. Axul de ieșire prezintă un diametru industrial de 9.5 mm (echivalentul a 3/8 inch), prevăzut cu o secțiune frezată plană (profil „D” / single milling) pentru fixarea mecanică directă și fără joc de tija șnecului. Funcționând pe baza impulsurilor de 230V primite de la placa electronică, motoreductorul fracționează rotațiile pentru a livra strict cantitatea de combustibil impusă de algoritmul stoechiometric al arderii.

Compatibilitate și echivalențe OEM

Produs sub licența IPC (International Power Components), modelul GMF210D901 este o componentă de prim-montaj (OEM) recunoscută la nivel industrial.

• Particularitate dimensională (Ax 9.5 mm): Spre deosebire de standardul clasic de 8.5 mm, axul de 9.5 mm conferă o rezistență superioară la forfecare. Această cotă este adoptată pe scară largă pentru echipamentele care necesită o transmisie de forță mai mare, fără riscul deformării elementelor de prindere.
• Mărci și modele de echipamente compatibile: Componenta deservește standard sobele, inserțiile și arzătoarele pe peleți fabricate de grupul Palazzetti (modele de referință precum: Anais, Nina, Marianne, Bianca, Julie, Anna, Miriam, Allegro, Ecofire Lia, Ecofire Da Inserimento A70, Beatrice, Malù, Cesare).
• Echivalențe tehnice: Piesa înlocuiește direct codul original Palazzetti 895750520 și poate fi interschimbabilă cu alte motoreductoare (ex. Kenta) cu condiția ca acestea să fie calibrate cu ax de 9.5 mm și 1 RPM.

Funcții de siguranță

Pentru a preveni avarierea gravă a echipamentului termic în cazul blocajelor mecanice (ex: praf compactat sau corpuri străine introduse în buncăr), agregatul integrează soluții de protecție:

• Absorbția forțelor de forfecare: Arhitectura angrenajelor din caseta reductoare este calculată să limiteze transmiterea șocurilor mecanice extreme către rotorul motorului, protejând ansamblul de suprasarcini distructive bruște.
• Stabilitate termică la rotor blocat: Parametrii constructivi ai bobinajului mențin un regim termic controlat. În situația incidentă a unui "rotor blocat" fizic, curentul absorbit este menținut în limite sigure pentru izolația electrică, prevenind inițierea unui incendiu intern.
• Carcasă disipatoare: Construcția carcasei din aliaj de aluminiu asigură o disipare rapidă și eficientă a căldurii degajate, permițând motorului să susțină cicluri de funcționare prelungite (tip serviciu S3) fără degradare termică.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

În acord cu prescripțiile tehnice și normele de securitate în operare a centralelor termice (Prescripțiile Tehnice ISCIR), intervenția se supune următoarelor reguli obligatorii:

• Validitatea garanției de 24 luni: Garanția produsului acoperă exclusiv viciile de fabricație. Este condiționată de efectuarea diagnozei, a montajului mecanic și a conexiunilor electrice de către personal tehnic autorizat (firmă ISCIR). Defectarea agregatului cauzată de un montaj nealiniat anulează garanția.
• Toleranța mecanică la montaj: Axul de 9.5 mm trebuie să gliseze liber în mufa de fixare a șnecului. Forțarea acestuia prin lovire sau strângerea inegală a șuruburilor de blocare va descentra axul, inducând forțe radiale care vor uza și distruge rulmenții cutiei de viteze.
• Verificarea stării șnecului: Înainte de punerea sub tensiune, tehnicianul trebuie să rotească manual șnecul pentru a confirma absența blocajelor. Conectarea electrică a unui motoreductor nou pe un șnec blocat mecanic va distruge instantaneu caseta reductoare.

Întrebări și răspunsuri (q&a)

Pot utiliza acest motor cu ax de 9.5 mm pentru o centrală care este echipată din fabrică cu motor cu ax de 8.5 mm?

Strict interzis / Imposibil mecanic. O diferență de diametru de 1 mm este critică în mecanica de precizie. Axul de 9.5 mm nu va intra fizic în mufa de cuplare calibrată pentru 8.5 mm. Modificarea artizanală a mufei șnecului sau pilirea axului motorului este complet interzisă și duce la pierderea garanției și distrugerea ansamblului de antrenare.

Ce defect semnalează prezența unui huruit mecanic constant în timpul funcționării motorului vechi?

Zgomotul mecanic indică uzura avansată sau cedarea dinților angrenajelor din caseta reductoare. Defectul este de natură strict mecanică (uzură în timp, efort de forfecare repetat) și nu afectează integritatea electrică a plăcii de bază. Produsul necesită înlocuire integrală, nefiind recomandată recondiționarea parțială a casetei.

Este permisă înlocuirea acestui model de 1 RPM cu unul de 2 RPM pentru a alimenta mai repede soba?

Modificarea parametrilor de turație este o procedură tehnică neautorizată. O turație de 2 RPM va dubla cantitatea de combustibil introdusă în focar în intervalul de timp prevăzut de automatizare. Rezultatul va fi dezechilibrarea stoechiometrică, acumularea de peleți nearși, generarea de fum dens și oprirea echipamentului în avarie.

Notă tehnică importantă

Atenție: Agregatul este străbătut de curent la tensiunea rețelei (230V) și dezvoltă un cuplu de torsiune de 20 Nm. Orice acțiune tehnică (diagnosticare, extragere blocaje, demontare, înlocuire) trebuie executată exclusiv cu centrala oprită și deconectată fizic (ștecher scos) de la sursa de energie electrică.

Garanție 24 luni!

Montaj: obligatoriu efectuat de către o firmă autorizată de service ISCIR.
Dacă produsul nu este montat de către o firmă autorizată de service ISCIR, produsul nu beneficiază de garanție.
