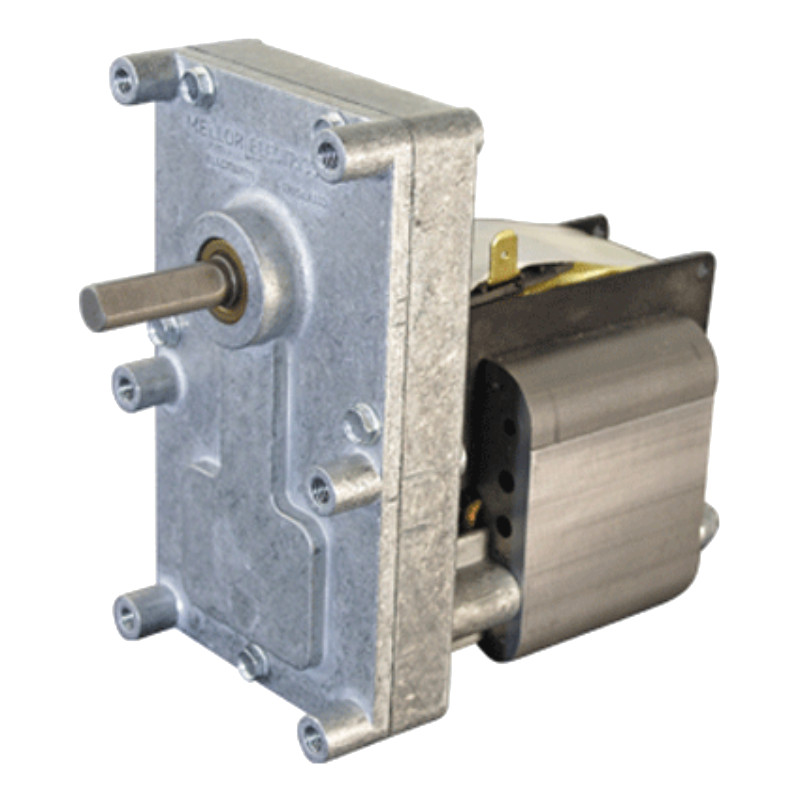

Motoreductor MELLOR FB 1255, 36W, CW, (4 rot./min) pentru arzătoare, sobe, termoșemineee sau centrale pe peleți, compatibil cu Fornello Royal, Fornello Pellet King, Fornello Fiamma, Fornello Primo

Descriere

Motoreductorul original MELLOR FB-1255 (36W, 4 RPM) reprezintă un agregat electromecanic de antrenare de înaltă performanță, proiectat pentru sistemele de alimentare automatizată cu combustibil solid care impun o cinematică accelerată. Combinând o turație de 4 rotații pe minut cu un stator de 36W, acest echipament furnizează un cuplu mecanic robust de 28 Nm. Această arhitectură tehnică asigură un debit volumetric majorat și previne gripajele mecanice, fiind fundamentală pentru menținerea arderii la echipamentele termice (25 kW - 40 kW) a căror automatizare a fost calibrată constructiv pentru acest regim de dozare rapidă a biomasei.

Funcționalitate și arhitectură

Ansamblul integrează un motor asincron robust, dimensionat pentru a susține un consum de 36W, cuplat la o casetă reductoare capsulată. Trenul de angrenaje interne este prelucrat din aliaje metalice industriale concepute pentru a transfera efortul de torsiune de 28 Nm fără a suferi deformații. Transmisia reduce turația rotorului la o viteză unghiulară operațională constantă de 4 RPM. Sensul de rotație este setat constructiv pe CW (Clockwise – rotație spre dreapta / în sensul acelor de ceasornic). Axul de antrenare, calibrat la cota industrială de 9.5 mm, dispune de o secțiune frezată plană care garantează o cuplare mecanică extrem de rigidă pe mufa șnecului, eliminând jocurile radiale. Controlat prin impulsuri electrice (230V), motorul asigură o alimentare precisă și masivă a focarului.

Compatibilitate și echivalențe OEM

Modelul FB 1255, produs de MELLOR Electrics, este o componentă de prim-montaj (OEM) recunoscută pentru fiabilitatea sa și este direct interschimbabilă cu modelul MELLOR FB 1260. Această piesă deservește o gamă largă de echipamente termice consacrate.

Compatibilitate cu următoarele :

• Gama FORNELLO:  Forenllo Royal Black, Fornello Royal Ivory, Fornello Royal Bordeaux (25 kW și 30 kW),  Fornello Pellet King (25 kW, 35 kW, 40 kW), Fornello Primo Pellet 25 kW, Fornello Fiamma 25 kW.
• Gama CAMINETTI MONTEGRAPPA: Seriile Aktiv (23, 28, 35), seriile AQ (21, 27, 32), seriile MB Pellet W (15, 19, 23, 27).

• Produs original Mellor, compatibil cu:

  • Aktiv 23, 28, 35
  • AQ 21, 27, 32
  • MB Pellet W15 / W19 / W23 / W27
  • Fornello Royal Black 25 KW
  • Fornello Royal Ivory 25 KW
  • Fornello Royal Bordeaux 25 KW
  • Fornello Royal Black 30 KW
  • Fornello Royal Ivory 30 KW
  • Fornello Pellet King 25 KW
  • Fornello Pellet King 35 KW
  • Fornello Pellet King 40 KW
  • Fornello Primo Pellet 25 KW
  • Fornello Fiamma Avorio 25 KW
  • Fornello Fiamma Bianco 25 KW
  • Fornello Fiamma Red 25 KW
  • Caminetti Montegrappa
  • Biodom 30kW



Funcții de siguranță

Pentru a preveni avarierea structurii centralei în cazul blocajelor mecanice (ex: peleți deformați sau corpuri incompresibile intrate accidental în buncăr), agregatul integrează protecții tehnice de siguranță:

• Toleranță termică la rotor blocat (Impedance protection): Bobinajul statorului de 36W este calculat pentru a limita curentul de scurtcircuit absorbit în situația blocării fizice a axului, prevenind atingerea temperaturilor critice pentru izolația electrică și eliminând riscul de incendiu.
• Limitare de efort prin angrenaj de sacrificiu: Caseta reductoare include pinioane calibrate constructiv să cedeze controlat la forfecare dacă efortul depășește limita mecanică de rezistență a axului principal al șnecului, protejând astfel focarul.
• Disipare termică pasivă: Arhitectura deschisă a statorului facilitează un transfer termic rapid și eficient către mediul ambiant, garantând funcționarea fără degradare termică în ciclurile lungi de alimentare.

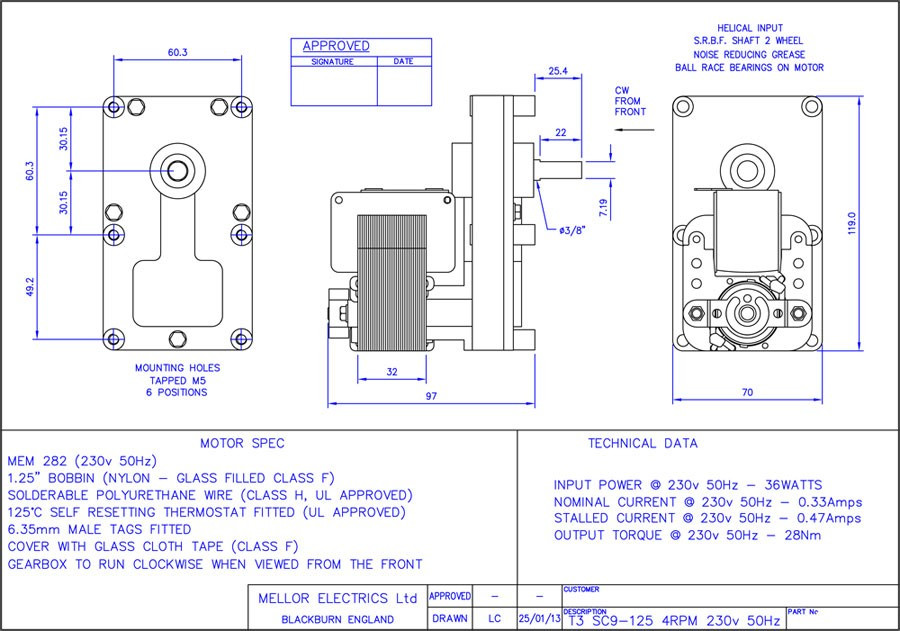

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice în vigoare (Prescripțiile Tehnice ISCIR), intervenția asupra sistemului de dozare se supune următoarelor reguli stricte:

• Validitatea garanției de 24 luni: Garanția acoperă viciile de fabricație exclusiv dacă diagnosticarea, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea agregatului ca urmare a unui montaj tensionat, nealiniat sau pe un șnec blocat anulează imediat certificatul de garanție.
• Alinierea coaxială de precizie: Axul de antrenare de 9.5 mm trebuie să gliseze liber și să fie perfect coliniar în mufa șnecului. Forțarea prin lovire cu unelte de percuție sau strângerea excentrică va distruge instantaneu rulmenții cutiei de viteze.
• Inspecția prealabilă a buncărului: Înainte de punerea sub tensiune a noului motor, este obligatorie golirea buncărului și deblocarea manuală a șnecului. Operarea motorului nou pe un blocaj preexistent va duce la măcinarea imediată a pinioanelor din reductor.

Întrebări și răspunsuri (q&a)

Pot monta acest motor de 4 RPM pe un Fornello care funcționa cu un motor de 2 RPM, pentru a mări debitul de peleți?

Strict interzis / Pericol iminent de avarie. Turația de 4 RPM va injecta dublul cantității de combustibil în același interval de timp dictat de placa electronică. Flacăra se va sufoca, se vor genera emisii masive de fum dens (cu risc major de aprindere violentă a gazelor nearse), iar echipamentul va intra în avarie critică. Parametrii cinematici originali trebuie respectați riguros.

Mufa șnecului meu este pentru ax de 8.5 mm. Se poate monta acest motor cu ax de 9.5 mm?

Montajul direct este fizic imposibil. Axul de 9.5 mm nu va intra într-o mufă de 8.5 mm. Este interzisă cu desăvârșire pilirea, polizarea sau prelucrarea artizanală a axului motorului; orice astfel de intervenție mecanică descentrează piesa, distruge rulmenții și anulează complet garanția. În acest caz, aveți nevoie de un motor cu ax de 8.5 mm.

Dacă motorul are putere să se învârtă în gol, dar se oprește când este cuplat la șnecul cu peleți, este placa de bază defectă?

Dacă motorul se rotește în gol, placa de bază îi furnizează corect tensiunea. Oprirea sub sarcină indică o defecțiune mecanică internă a motoreductorului (angrenajele reductoare s-au uzat sever și „scapă” dinții). Agregatul nu mai poate transmite cei 28 Nm și impune înlocuirea completă.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă un cuplu de torsiune de forță, generând riscuri de forfecare și accidentare mecanică severă. Orice intervenție tehnică (diagnosticare, extragerea blocajelor, demontare, înlocuire) se va executa exclusiv cu centrala oprită și deconectată fizic (ștecher scos) de la sursa de energie electrică.

Alte caracteristici tehnice

• Cod: FB-1255
• Alimentare: 220V / 50Hz
• Cuplu: 28Nm
• Putere: 36W
• Sens rotație: CW
• Diametru ax: 9,5mm
• 4 rot / minut
