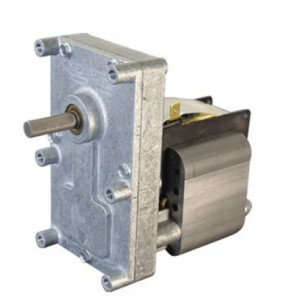

Motor reductor Mellor FB 1222, 1.5 rot/minut, 25W, rotatie dreapta

Descriere

Motoreductorul MELLOR FB 1222 (25W, 1.5 RPM) reprezintă o unitate electromecanică de antrenare proiectată pentru sistemele de dozare a combustibilului solid din centralele și termoșemineele pe peleți. Agregatul transformă turația înaltă a motorului asincron integrat într-o viteză unghiulară constantă de 1.5 rotații pe minut, furnizând un cuplu de torsiune capabil să învingă forțele de frecare din tubul dozatorului. Această cinematică specifică asigură un debit volumetric majorat, fiind fundamentală pentru menținerea stoechiometriei arderii la echipamentele a căror placă electronică este calibrată din fabrică pentru acest parametru de alimentare.

Funcționalitate și arhitectură

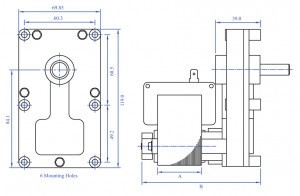

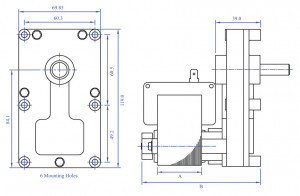

Ansamblul este constituit dintr-un stator asincron cu puterea de 25W și o casetă reductoare capsulată, ce integrează un tren de angrenaje prelucrate din aliaje metalice și polimeri tehnici rezistenți la uzură. Transmisia mecanică reduce turația rotorului la valoarea operațională de 1.5 RPM. Sensul de rotație este setat din fabrică pe CW (Clockwise - rotație spre dreapta / în sensul acelor de ceasornic). Axul de antrenare, calibrat la standardul de 8.5 mm, prezintă o secțiune frezată plană și o gaură transversală pentru introducerea șplintului de siguranță, garantând o fixare rigidă a tijei șnecului, fără jocuri mecanice. Funcționând prin impulsuri electrice (230V), motorul dozează precis cantitatea de combustibil transferată în focar.

Compatibilitate și echivalențe OEM

Fabricat de MELLOR Electrics, modelul FB 1222 este o componentă de prim-montaj (OEM) recunoscută în industria termotehnică pentru stabilitatea sa operațională.

• Înlocuire directă (Cross-reference): Din punct de vedere mecanic și electric, piesa este interschimbabilă cu alte motoreductoare (ex. Mellor FB 1171, anumite serii Kenta sau Bitron) cu condiția tehnică obligatorie a respectării turației de 1.5 RPM, a sensului de rotație dreapta (CW) și a axului de 8.5 mm.
• Mărci și modele de echipamente compatibile: Componenta deservește sistemele de alimentare ale centralelor, termoșemineelor și sobelor pe peleți (ex. modele specifice de la Edilkamin, Cadel, Arce) care necesită un aport crescut de combustibil pe unitatea de timp pentru a atinge puterile calorifice superioare.

• Interschimbabil cu produsele:

  MELLOR : FB1204

Funcții de siguranță

Pentru a preveni avarierea majoră a echipamentului în cazul blocajelor mecanice (ex: praf de peleți compactat sever sau prezența corpurilor dure în buncăr), agregatul integrează protecții dedicate:

• Angrenaj cu limitare de efort (sacrificiu): Caseta reductoare include un pinion calculat constructiv să cedeze la forfecare dacă efortul mecanic depășește limita de siguranță a axului șnecului, acționând ca un fuzibil mecanic ce protejează structura centralei.
• Protecție termică a bobinajului (Impedance protection): În situația unui rotor blocat fizic, impedanța bobinajului de 25W limitează curentul de scurtcircuit absorbit. Această caracteristică previne supraîncălzirea critică a izolației și elimină riscul inițierii unui incendiu intern.
• Disipare termică pasivă: Arhitectura statorului deschis facilitează transferul termic rapid și eficient către mediul ambiant din camera tehnică, asigurând stabilitatea operațională pe parcursul ciclurilor de funcționare prelungite.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice și normelor de punere în funcțiune a agregatelor termice (Prescripțiile Tehnice ISCIR), intervenția asupra sistemului de dozare se supune unor reguli stricte:

• Validitatea garanției de 24 luni: Garanția acoperă viciile de fabricație exclusiv dacă diagnosticarea, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea unității ca urmare a unui montaj excentric sau tensionat anulează certificatul de garanție.
• Alinierea coaxială (Centrarea): Axul motorului trebuie să fie perfect coliniar cu axul șnecului. Orice deviație la fixarea șuruburilor flanșei induce eforturi radiale extreme, cauzând măcinarea rapidă a angrenajelor reductorului.
• Inspecția camerei de dozare: Înainte de cuplarea mecanică a noului agregat, tehnicianul are obligația de a goli buncărul și de a verifica rotația manuală a șnecului. Fixarea unui motor nou pe un șnec gripat va distruge instantaneu caseta reductoare.
• Compatibil cu:
  • CAMINETTI MONTEGRAPPA ref. 1044001300 mod. AX9 - AX11 - LI8 Evo
  • CLAM Cod. 05011197 Mod. Atlas - Mizar - Elegance - Oslo - Sirio - Sirio+ - Astra+ - Venus - Venus+ - Vega+ - Vega+ - Brooklyn - New York - Vienna - Style - Time - Vintage - Retro
  • Victoria 20 kW
  • CLAM Cod. 05011412 Mod. Suez+ - Pratico Small+ - Favilla F.P. 15 - Suez Idro Air Power - Molina EVO - Tivoli 8/20 kW - Vittoria EVO 20 kW
  • CLAM Code 05010501 Mod. Molina CLAM Cod. 05010017 Mod. Pulsar

Întrebări și răspunsuri (q&a)

Pot monta acest motor cu rotație CW (dreapta) pe un sistem care utiliza rotație CCW (stânga)?

Strict interzis / Imposibil funcțional. Sensul de rotație este determinat de arhitectura mecanică a spiralei șnecului. Montarea unui motor CW pe un sistem calculat pentru CCW va antrena axul în sens invers, extrăgând peleții din focar sau blocându-i la baza buncărului, rezultând oprirea arderii.

Este permisă înlocuirea acestui motor de 1.5 RPM cu unul de 1 RPM?

O astfel de modificare reduce debitul de combustibil injectat în focar cu peste 30% în același interval de timp. Automatizarea centralei este setată să asigure necesarul termic bazându-se exclusiv pe raportul de 1.5 RPM. Utilizarea unui motor mai lent duce la o ardere ineficientă, rateuri de aprindere și imposibilitatea atingerii parametrilor termici setați.

Ce indică situația în care motorul "bâzâie" dar axul nu se mai rotește deloc?

Acesta este simptomul clasic de "rotor blocat". Situația este cauzată fie de o avarie mecanică severă internă (angrenaje încleștate), fie de un blocaj dur extern în tubul șnecului. Echipamentul trebuie deconectat imediat de la rețeaua electrică pentru a preveni arderea statorului și necesită intervenție tehnică pentru deblocare și înlocuire.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă forțe mecanice de forfecare ridicate. Orice intervenție tehnică (diagnosticare, extragerea blocajelor, demontare, înlocuire) se va executa exclusiv cu centrala oprită și deconectată fizic (ștecher scos) de la sursa de energie electrică.
