Motor reductor MELLOR FB 1224, putere 56W, 11 rpm, 17 Nm, pentru BURNIT

Descriere

Motoreductorul MELLOR FB 1224 (56W, 11 RPM) este o componentă electromecanică de antrenare cu cinematică rapidă, proiectată exclusiv pentru mecanismele interne ale arzătoarelor pe peleți (cum ar fi șnecul orizontal de alimentare rapidă sau sistemul automat de curățare mecanică a grătarului). Spre deosebire de motoarele standard de dozare din buncărul exterior (care funcționează lent, la 1-2 RPM), acest model dezvoltă o viteză unghiulară ridicată de 11 rotații pe minut, susținută de un stator de forță de 56W. Această arhitectură tehnică previne acumularea peleților în tubul de cădere, asigură evacuarea rapidă a cenușii primare și garantează funcționarea neîntreruptă a arzătoarelor de capacitate medie și mare.

Funcționalitate și arhitectură

Ansamblul integrează un pachet lamelar majorat (stator de 56W), cuplat la un reductor capsulat cu angrenaje prelucrate din aliaj de oțel și polimeri industriali. Raportul de transmisie este calibrat pentru a livra exact 11 RPM la un cuplu constant de 17 Nm. Axul de antrenare, dimensionat la standardul de 8.5 mm, prezintă o secțiune frezată plană și o gaură transversală, facilitând o fixare mecanică rigidă pe tija sistemului din interiorul arzătorului. Sensul de rotație este setat pe CW (Clockwise – dreapta / sens orar). Fiind montat în imediata vecinătate a focarului, agregatul este dotat cu un senzor termic de protecție integrat direct în bobinaj.

Compatibilitate și echivalențe OEM

Fabricat de compania britanică MELLOR Electrics, modelul FB 1224 este o piesă de prim-montaj (OEM) critică pentru echipamentele termice care utilizează autocurățare sau alimentare internă secvențială.

• Mărci și modele de echipamente compatibile: Componenta deservește standard mecanismele de alimentare rapidă și curățare ale arzătoarelor produse de:
• BURNIT (seriile de arzătoare Pell)
• GREYKO
• ECOTERM
• Orice alt arzător de biomasă care impune o turație de 11 RPM și un cuplu de 17 Nm.

• Interschimbabilitate: Piesa înlocuiește exclusiv motoreductoarele cu aceleași specificații cinematice. Montarea sa pe un buncăr exterior în locul unui motor de 1 sau 2 RPM este strict interzisă.

Funcții de siguranță

Pentru a proteja integritatea arzătorului și a preveni accidentele termice, motoreductorul este prevăzut cu echipări de siguranță de nivel industrial:

• Termostat de siguranță cu auto-resetare (125°C): Protejează bobinajul împotriva transferului termic radial excesiv dinspre corpul arzătorului. Dacă temperatura carcasei depășește pragul de 125°C, circuitul se deschide automat, oprind funcționarea, urmând să se reseteze (repornească) automat la coborârea temperaturii la aprox. 75°C.
• Rotor pe rulmenți de înaltă turație: Spre deosebire de motoarele lente, axul principal intern rulează pe rulmenți cu bile cu gresare permanentă (closed type ball bearings), asigurând o uzură minimă și o centrare perfectă chiar și la 11 RPM sub sarcină de vibrație.
• Toleranță la rotor blocat: Statorul de 56W are o masă magnetică suficient de mare pentru a absorbi curentul de scurtcircuit în cazul în care mecanismul este gripat brusc de zgură dură (clinker), prelungind viața izolației electrice.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice în vigoare (Prescripțiile Tehnice ISCIR), intervenția asupra componentelor interne ale arzătorului se supune unor reguli stricte:

• Validitatea garanției de 24 luni: Garanția acoperă viciile de fabricație exclusiv dacă diagnosticarea, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea ca urmare a montării pe un mecanism blocat atrage anularea imediată a garanției.
• Curățarea obligatorie a grătarului: Înainte de montarea noului motoreductor, tehnicianul are obligația să demonteze și să curețe mecanic depunerile de silicat (zgură vitrificată/clinker) de pe vatra arzătorului. Un montaj efectuat fără o cale de rulare curată va distruge instantaneu roțile dințate din interiorul reductorului.
• Alinierea coaxială: Fixarea flanșei motorului trebuie să fie perfect coliniară cu axul intern al arzătorului. Forțarea din șuruburi uzează prematur rulmenții motorului de 11 RPM.

Întrebări și răspunsuri (q&a)

Pot monta acest motor de 11 RPM pe buncărul exterior pentru a alimenta centrala mai repede?

Strict interzis / Pericol de avarie. Turația de 11 RPM este de până la 10 ori mai mare decât cea a unui motor de dozare normal (1-2 RPM). Montarea sa pe buncărul exterior va inunda focarul cu cantități uriașe de peleți în doar câteva secunde, sufocând flacăra, generând rateuri de aprindere, emisii majore de fum negru și declanșând avaria generală a sistemului. Destinația sa este exclusiv mecanismul interior al arzătorului.

Vechiul motor se oprește frecvent în timpul funcționării, dar după 10-15 minute pornește din nou. Este defect?

Simptomul descrie intervenția corectă a termostatului de protecție de 125°C integrat în motor. Dacă agregatul se oprește și repornește după răcire, partea electrică funcționează perfect. Oprirea termică repetată indică o problemă mecanică a arzătorului (un tiraj defectuos care returnează flacăra spre carcasă, lipsa garniturilor izolatoare sau acumularea de zgură care forțează motorul). Cauza externă trebuie remediată.

Zgomotul mecanic pronunțat înainte de oprirea definitivă a motorului indică un scurtcircuit?

Nu. Zgomotul mecanic de frecare sau "clonțănit" ritmic indică cedarea fizică (măcinarea) pinioanelor din interiorul casetei reductoare. Acesta este rezultatul funcționării prelungite în suprasarcină (încercarea de a sparge formațiuni dure de zgură în arzător). Agregatul este capsulat și necesită înlocuirea completă, împreună cu o curățare generală a camerei de ardere.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă o turație rapidă și forțe de forfecare capabile să producă accidente. Orice intervenție tehnică (curățarea arzătorului, diagnosticare, demontare, înlocuire) se va executa exclusiv cu centrala/arzătorul complet răcit și deconectat fizic (ștecher scos) de la sursa de energie electrică.

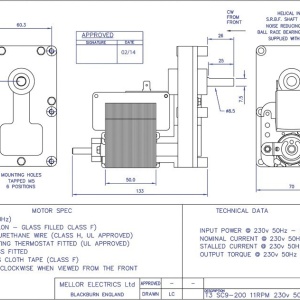

Alte specificații tehnice:

• Tensiune de alimentare 230V / 50 Hz
• Diametru arbore: 8.5 mm
• Rotație - CW
• Putere: 56W
• Viteza la ieșire - 11 rot / min
• Cuplu la ieșire - 17 Nm
• Protecție termică - DA la 120⁰C +/- 5% cu o repornire automată la temperatura de 75⁰C +/- 15%
