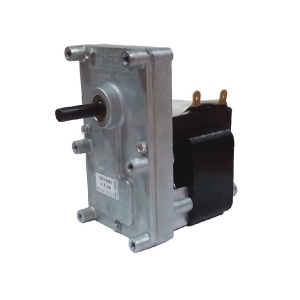

Motor reductor Mellor FB 1137, 4,75 RPM, 41 W,

Descriere

Motoreductorul MELLOR FB 1137 (41W, 4.75 RPM) reprezintă un agregat electromecanic de antrenare de înaltă performanță (clasa Heavy-Duty), proiectat pentru sistemele de alimentare automatizată cu combustibil solid care impun un debit volumetric masiv și o rezistență superioară la sarcină mecanică. Combinând o cinematică accelerată (4.75 rotații pe minut) cu un stator de putere majorată (41W), acest ansamblu generează un cuplu de torsiune excepțional, capabil să secționeze peleții incompresibili și să învingă forțele de frecare din sistemele de dozare lungi sau înclinate. Această arhitectură este fundamentală pentru menținerea arderii la echipamentele termice de mare capacitate, a căror automatizare a fost calibrată constructiv pentru acest regim intensiv de alimentare.

Funcționalitate și arhitectură

Ansamblul integrează un motor asincron robust, dotat cu un pachet lamelar (miez magnetic) supradimensionat pentru a susține puterea de 41W, cuplat la o casetă reductoare capsulată. Trenul de angrenaje este prelucrat din aliaje metalice industriale de înaltă rezistență, calculate să suporte uzura mecanică indusă de cuplul ridicat și turația accelerată. Transmisia reduce turația rotorului la o viteză unghiulară constantă și precisă de 4.75 RPM. Axul de antrenare (la cota standard de 8.5 mm) este prevăzut cu o secțiune frezată plană și o gaură transversală pentru a garanta o fixare mecanică rigidă și o aliniere perfectă în mufa șnecului. Funcționând prin impulsuri electrice (230V) comandate de placa de bază, motorul asigură o injecție rapidă, continuă și precisă de combustibil.

Compatibilitate și echivalențe OEM

Modelul FB 1137, produs de compania britanică MELLOR Electrics, este o componentă de prim-montaj (OEM) recunoscută la nivel industrial pentru stabilitatea sa operațională în condiții de stres mecanic prelungit.

• Interschimbabilitate: Din punct de vedere mecanic și electric, produsul poate înlocui orice alt motoreductor (inclusiv seriile Kenta sau Bitron echivalente) exclusiv dacă se respectă cumulativ următorii parametri: turația nominală de 4.75 RPM, diametrul axului și capacitatea releului plăcii electronice de a suporta consumul de 41W.
• Mellor FB1079 / FB1225 / FB1094
• Mărci și modele de echipamente compatibile: Componenta deservește standard sistemele de alimentare ale centralelor, cazanelor industriale și arzătoarelor pe peleți care necesită un aport considerabil de biomasă în unitatea de timp (debit majorat) pentru atingerea parametrilor termici setați din fabrică.

• Compatibil cu:

  • ARCE ref. 1611909738 mod. Ciclu hidro XL
  • ECOTECK ref. 160-55-001N
  • EMAFLAM ref. R2600510 mod. Alma - Citra - Diama - Hema - Sandro
  • NORDICA EXTRAFLAME Ref. 002271013 - 2271013 Mod. Giordana - Iside Idro - LP20 - Lucrezia Idro - Lucrezia Steel - Melinda Idro - Melinda Idro
  • RAVELLI ref. 160-55-001N mod. HRV160 12 - HRV135 ver.2 - HRV170 - HR evo 18 - HR160 - Slender - HRV160 14 - HR evo18 Touch - HR evo24 Touch - HRV200 - Tank 2014 - HRV160 Touch - HR evo Plus Slim Cleaner - HR evo18 Plus

Funcții de siguranță

Pentru a preveni avarierea majoră a echipamentului în cazul gripajelor mecanice severe (ex: corpuri străine sau rumeguș solidificat în tubul de dozare), agregatul integrează protecții tehnice de siguranță:

• Stabilitate la rotor blocat (Impedance protection): Impedanța calculată a bobinajului de 41W limitează natural nivelul curentului de scurtcircuit absorbit în situația blocării fizice a axului. Aceasta previne atingerea temperaturilor critice pentru izolația electrică, eliminând riscul de scurtcircuit și incendiu intern.
• Limitare de efort prin angrenaj de sacrificiu: Caseta reductoare include pinioane calibrate constructiv să cedeze la forfecare controlată dacă efortul de torsiune depășește limita mecanică de rezistență a axului principal al șnecului, protejând structura centralei.
• Sistem de răcire pasivă: Arhitectura deschisă a statorului masiv facilitează un transfer termic rapid și eficient către mediul ambiant din camera tehnică, prevenind degradarea termică a izolației în ciclurile prelungite de alimentare.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice și normelor de siguranță în operarea centralelor termice (Prescripțiile Tehnice ISCIR), intervenția asupra sistemului de dozare a combustibilului se supune următoarelor reguli stricte:

• Validitatea garanției de 24 luni: Garanția acoperă viciile de fabricație exclusiv dacă diagnosticarea, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea agregatului ca urmare a unui montaj tensionat, nealiniat sau pe un șnec blocat anulează imediat certificatul de garanție.
• Alinierea coaxială de precizie: Axul de antrenare trebuie să gliseze liber și perfect coliniar în mufa șnecului. Forțarea prin lovire cu unelte de percuție sau strângerea excentrică a flanșei va distruge instantaneu rulmenții cutiei de viteze.
• Verificarea releului de comandă: Datorită puterii majorate (41W) comparativ cu motoarele standard (17W-25W), tehnicianul are obligația de a verifica compatibilitatea electronică – triacul sau releul solid-state al plăcii de bază trebuie să suporte curentul de cuplare al noului motor.

Întrebări și răspunsuri (q&a)

Este permisă montarea acestui motor de 4.75 RPM pe o centrală care funcționa cu un motor de 1.5 RPM sau 2 RPM, pentru a crește puterea termică?

Strict interzis / Pericol iminent de avarie. Turația de 4.75 RPM este extrem de rapidă comparativ cu standardele rezidențiale. Montarea sa pe o automatizare calibrată pentru un motor lent va inunda focarul cu o cantitate masivă de peleți (de 2-3 ori mai mult combustibil) într-un interval foarte scurt. Flacăra se va sufoca, se vor genera emisii masive de fum dens (pericol de aprindere violentă a gazelor nearse) și centrala va intra în avarie critică. Parametrii cinematici originali trebuie respectați riguros.

Motorul degajă multă căldură în timpul funcționării, ajungând la 65°C. Este defect?

Motoarele asincrone din clasa Heavy-Duty (41W) funcționează uzual la o temperatură pe carcasă cuprinsă între 60°C și 75°C. Dacă această temperatură nu este însoțită de un zgomot mecanic de tip "huruit" și nu emană miros înțepător de lac ars, regimul este considerat normal. Dacă apare mirosul de încins, indică o stare de suprasarcină permanentă cauzată de un blocaj de rumeguș tasat la baza șnecului, necesitând curățare urgentă.

Dacă motorul bâzâie (are curent) dar axul a rămas blocat complet, ce s-a întâmplat?

Acesta este starea tehnică de "rotor blocat". Situația poate fi cauzată de o avarie mecanică internă severă (angrenaje încleștate) sau, mult mai frecvent, de un blocaj masiv incompresibil în tubul șnecului (piatră, corp metalic, bucată masivă de lemn). Agregatul trebuie deconectat imediat de la rețeaua electrică pentru a preveni arderea statorului și necesită intervenție tehnică pentru deblocarea sistemului și diagnosticarea reductorului.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă un cuplu de torsiune de forță, generând riscuri de forfecare și accidentare mecanică severă. Orice intervenție tehnică (diagnosticare, extragerea blocajelor, demontare, înlocuire) se va executa exclusiv cu centrala oprită și deconectată fizic (ștecher scos) de la sursa de energie electrică.

Alte caracteristici tehnice:

• Alimentare: 230V / 50Hz
• Putere: 41 W
• Rotatie - CW (dreapta)
• Diametru ax: 8.5 mm
• Cuplu: 27 Nm
• 4,75 rot / min

Garanție 24 luni!
