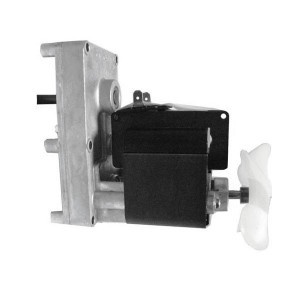

Motor reductor MELLOR FB 1146, putere 56W, 5.3 rpm, 30 Nm compatibil cu - ECOTECK ref. 131-55-001N - FB1202 - LINCAR - RAVELLI ref. 131-55-001N - FB1202 mod. HR200 - HRV160 ver.1 - HRevo24 - Integra 28 compactor + turbolators - HR evo1824 Plus Motorid

Descriere

Motoreductorul MELLOR FB 1146 (56W, 5.3 RPM) reprezintă un agregat electromecanic de antrenare de înaltă performanță (clasa Heavy-Duty), proiectat pentru sistemele de alimentare cu combustibil solid care deservesc centrale termice și arzătoare industriale sau rezidențiale de mare capacitate. Combinând o cinematică rapidă (5.3 rotații pe minut) cu un stator supradimensionat de 56W, acest echipament furnizează un cuplu de torsiune excepțional de 30 Nm. Această arhitectură tehnică previne blocajele mecanice și asigură un debit volumetric masiv, fiind fundamentală pentru susținerea arderii la puteri calorifice superioare și pentru secționarea peleților de înaltă densitate.

Funcționalitate și arhitectură

Ansamblul integrează un motor asincron robust, dotat cu un pachet lamelar masiv (stator de 56W), cuplat direct la o casetă reductoare capsulată. Trenul de angrenaje interne este prelucrat din aliaje de oțel și polimeri industriali de înaltă rezistență, dimensionați pentru a prelua și transfera cuplul de 30 Nm fără a suferi deformații plastice. Transmisia reduce turația rotorului la o viteză unghiulară constantă de 5.3 RPM. Axul de antrenare este prevăzut cu o secțiune frezată plană pentru a garanta o fixare mecanică extrem de rigidă pe mufa șnecului, eliminând jocurile radiale sub sarcină. Controlat prin impulsuri electrice (230V), motorul asigură o injecție rapidă și continuă de combustibil în focar.

Compatibilitate și echivalențe OEM

Modelul FB 1146, produs de compania britanică MELLOR Electrics, este o componentă de prim-montaj (OEM) recunoscută la nivel industrial pentru fiabilitatea sa operațională sub stres mecanic extrem.

• Interschimbabilitate: Din punct de vedere mecanic și electric, produsul poate înlocui orice alt motoreductor exclusiv dacă se respectă cumulativ următorii parametri: turația nominală de 5.3 RPM și capacitatea componentelor electronice de comandă (triac/releu) de a suporta consumul de 56W.
• Mărci și modele de echipamente compatibile: Componenta deservește standard mecanismele de alimentare ale cazanelor de mare putere, generatoarelor de aer cald pe peleți și arzătoarelor industriale care impun o viteză de alimentare de 5.3 RPM și o forță de extracție capabilă să disloce mase mari de combustibil.
• Compatibil cu:
  - ECOTECK ref. 131-55-001N - FB1202

  - LINCAR

  - RAVELLI ref. 131-55-001N - FB1202 mod. HR200 - HRV160 ver.1 - HRevo24 - Integra 28 compactor + turbolators - HR evo1824 Plus (Motorid. Pulitore)

  - THERMOROSSI mod. Compact 17

  - AGAIN

Funcții de siguranță

Pentru a preveni avarierea structurii centralei în cazul gripajelor mecanice (ex: corpuri străine incompresibile sau pietre introduse accidental în buncăr), agregatul integrează protecții tehnice de siguranță:

• Toleranță termică la rotor blocat: Statorul de 56W are o masă magnetică suficient de mare pentru a absorbi curentul de scurtcircuit (regim de rotor blocat) o perioadă mai lungă, prevenind arderea imediată a izolației electrice. Adesea, aceste motoare de forță sunt dotate cu protecție termică integrată.
• Limitare de efort prin angrenaj de sacrificiu: Datorită cuplului masiv de 30 Nm, care altfel ar putea contorsiona fizic axul șnecului, caseta reductoare include pinioane calibrate constructiv să cedeze controlat la forfecare, protejând mecanismul intern al centralei.
• Disipare termică pasivă: Arhitectura deschisă a statorului facilitează un transfer termic rapid și eficient către mediul ambiant, garantând funcționarea fără degradare termică în ciclurile lungi de alimentare specifice echipamentelor de mare putere.

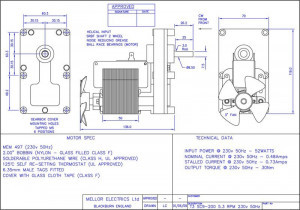

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice și normelor de siguranță în operarea centralelor termice (Prescripțiile Tehnice ISCIR), intervenția asupra sistemului de dozare se supune următoarelor reguli stricte:

• Validitatea garanției de 24 luni: Garanția acoperă viciile de fabricație exclusiv dacă diagnosticarea, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea agregatului ca urmare a unui montaj tensionat, nealiniat sau pe un șnec gripat anulează imediat certificatul de garanție.
• Alinierea coaxială de precizie: Axul de antrenare trebuie să gliseze liber și perfect coliniar în mufa șnecului. Forțarea prin lovire sau strângerea excentrică a flanșei va distruge instantaneu rulmenții cutiei de viteze, chiar și la acest model de forță.
• Verificarea releului de comandă: Datorită puterii mari (56W), tehnicianul are obligația de a verifica compatibilitatea electronică – releul solid-state al plăcii de bază trebuie să suporte curentul de cuplare și funcționare al noului motor.

Întrebări și răspunsuri (q&a)

Pot monta acest motor de 5.3 RPM pe o centrală mică, care avea un motor de 2 RPM, pentru a nu se mai bloca șnecul?

Strict interzis / Pericol iminent de avarie. Deși forța de 30 Nm va rezolva problema blocajelor, turația de 5.3 RPM va inunda focarul cu o cantitate masivă de peleți (de 2.5 ori mai mult combustibil) într-un interval scurt. Flacăra se va sufoca rapid, generând emisii masive de fum dens (pericol de aprindere violentă a gazelor) și centrala va intra în avarie critică. Parametrii cinematici originali trebuie respectați.

Motorul se rotește în gol, dar se oprește când este cuplat la șnecul plin cu peleți. Este defect motorul sau placa de bază?

Dacă motorul are putere să se rotească în gol, placa electronică furnizează corect tensiunea de 230V. Oprirea sub sarcină indică o defecțiune strict mecanică în interiorul casetei reductoare: dinții pinioanelor sunt "măcinați" (uzați sever) și nu mai pot transfera cuplul de 30 Nm către ax. Agregatul este capsulat și impune înlocuirea integrală.

Ce se întâmplă dacă o piatră ajunge în șnec cu acest motor de 30 Nm?

Motorul FB 1146 va încerca să secționeze obstacolul. Dacă piatra este incompresibilă, efortul mecanic va crește exponențial. Pentru a preveni contorsionarea axului de oțel al șnecului, fie se va arde fuzibilul plăcii electronice din cauza supracurentului, fie va ceda (se va forfeca) pinionul de sacrificiu din interiorul reductorului motorului. De aceea, prezența corpurilor dure anulează garanția.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă un cuplu de torsiune extrem de ridicat (30 Nm), generând riscuri majore de forfecare și accidentare mecanică severă. Orice intervenție tehnică (diagnosticare, extragerea blocajelor, demontare, înlocuire) se va executa exclusiv cu centrala oprită și deconectată fizic (ștecher scos) de la sursa de energie electrică.

Alte caracteristici tehnice:

• Tensiune de alimentare 230V / 50 Hz
• Diametru arbore: 8.5 mm
• Rotație - CW
• Putere: 56W
• Viteza la ieșire - 5.3 rot / min
• Cuplu la ieșire - 30 Nm
• Protecție termică - DA la 120⁰C +/- 5% cu o repornire automată la temperatura de 75⁰C +/- 15%
