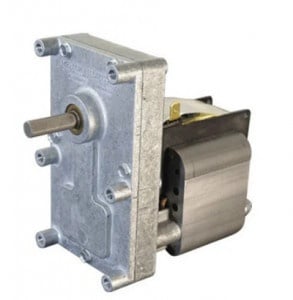

Motor reductor Mellor FB 1192, FB 1392, 1.26 rot/minut, 17 W, rotatie dreapta CW

Descriere

Motoreductorul MELLOR FB 1192 (echivalent direct FB 1392) este o unitate electromecanică de antrenare calibrată pentru sistemele de dozare a combustibilului solid care necesită o rație de alimentare extrem de specifică. Având o putere nominală de 17W și o turație de ieșire demultiplicată la exact 1.26 rotații pe minut (RPM), acest agregat asigură un debit volumetric precis. Respectarea strictă a acestei turații atipice (1.26 RPM) este fundamentală pentru menținerea stoechiometriei arderii la echipamentele a căror placă electronică a fost programată din fabrică pentru acest parametru cinematic.

Funcționalitate și arhitectură

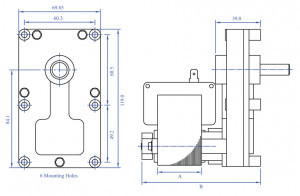

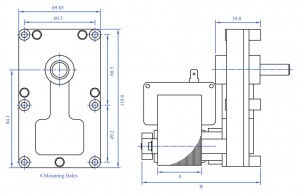

Ansamblul integrează un stator bobinat de 17W și o casetă reductoare capsulată, prevăzută cu un tren de angrenaje prelucrate din aliaje metalice și polimeri industriali. Transmisia mecanică reduce turația înaltă a rotorului la o viteză unghiulară constantă de 1.26 RPM. Axul de ieșire, având cota standardizată de 8.5 mm, este prevăzut cu o secțiune frezată plană și o gaură transversală pentru introducerea șplintului de siguranță, garantând o cuplare mecanică fermă pe tija șnecului. Comandat prin impulsuri electrice (230V), motoreductorul efectuează rotații fracționate, dozând combustibilul în focar cu o precizie capabilă să susțină randamentul optim al echipamentului termic.

Compatibilitate și echivalențe OEM

Fabricat de MELLOR Electrics, acest model este o componentă de prim-montaj (OEM) recunoscută pentru fiabilitatea sa în echipamentele care utilizează algoritmi de dozare modulați fin.

• Înlocuire directă (Cross-reference): Din punct de vedere mecanic și electric, codurile FB 1192 și FB 1392 sunt 100% interschimbabile. Pot înlocui și alte motoreductoare (ex. Kenta, Bitron) exclusiv dacă acestea au specificația clară de 1.2-1.3 RPM și ax de 8.5 mm.
• Mărci și modele de echipamente compatibile: Componenta deservește sistemele de alimentare ale centralelor, termoșemineelor și sobelor pe peleți produse de Edilkamin, Piazzetta, MCZ, Nordica Extraflame, Ravelli și alte mărci italiene care utilizează turația specifică de 1.26 RPM pentru optimizarea arderii.
• OLIMPIA SPLENDID ref. RE0601 - ROYAL - PIAZZETTA - KALOR - MCZ - ANSELMO COLA - THERMOROSSI -BIASI Mod. Farncesca 9 - CAMINETTI MONTEGRAPPA Mod. Pellet Plus 5000
• PALAZZETTI ref. 895707070 - gmsm13000a - mod. Clemy - Nicoletta aria - Letizia
• PALAZZETTI ref. 895700800 mod. Classic - Clemy - Rcofire due classic mini - Ecofire Freddy Idro 2003 - Ecofire Luft/Idro - Ecofire Mini Classic - Gaja - Ginevra - Ginevra idro - Insert idro - Lora Idro - Maxi Idro - Mini Lux - Molly idro - Multifire 45 aria - Multifire 45 idro - Nicoletta aria - Sissy

Funcții de siguranță

Pentru a preveni avarierea majoră a echipamentului în cazul blocajelor mecanice (ex: peleți supradimensionați, corpuri străine în buncăr), agregatul integrează următoarele protecții:

• Angrenaj cu limitare de efort (sacrificiu): Caseta reductoare conține un pinion proiectat constructiv să cedeze la forfecare dacă efortul de torsiune depășește limita admisă. Această soluție tehnică protejează axul principal al șnecului de deformări ireversibile.
• Protecție termică la rotor blocat (Impedance protection): Parametrii impedanței bobinajului de 17W limitează supracurentul absorbit în situația blocării fizice a axului, prevenind supraîncălzirea critică a izolației și eliminând riscul unui incendiu intern.
• Disipare termică pasivă: Arhitectura statorului expus facilitează transferul termic rapid către aerul ambiant din camera tehnică, asigurând stabilitatea termică în timpul ciclurilor de dozare continue.

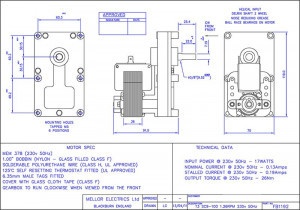

Specificații tehnice

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice și normelor de punere în funcțiune a agregatelor termice (Prescripțiile Tehnice ISCIR), intervenția asupra sistemului de dozare a combustibilului este strict reglementată:

• Validitatea garanției de 24 luni: Garanția acoperă viciile de fabricație exclusiv dacă diagnoza, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea reductorului din cauza unui montaj nealiniat sau tensionat atrage anularea imediată a garanției.
• Alinierea coaxială obligatorie: Axul de 8.5 mm al motoreductorului trebuie să fie perfect coliniar cu axul șnecului de alimentare. Abaterile de planeitate la strângerea șuruburilor de fixare induc forțe radiale distructive în caseta reductorului, provocând măcinarea rapidă a roților dințate.
• Verificarea prealabilă a blocajelor: Înainte de cuplarea electrică a noii piese, tehnicianul are obligația de a goli buncărul de combustibil și de a verifica manual rotația liberă a șnecului. Un șnec blocat de rumeguș compactat va distruge noul angrenaj instantaneu.

Întrebări și răspunsuri (q&a)

Pot înlocui acest motor de 1.26 RPM cu un model standard de 1 RPM?

Strict interzis / Inadecvat tehnic. O diferență de 0.26 RPM pare mică, dar reprezintă o scădere a debitului de combustibil cu aproximativ 20%. Dacă placa electronică este programată să furnizeze puterea nominală folosind un motor de 1.26 RPM, montarea unuia de 1 RPM va duce la o alimentare insuficientă, flacără slabă, imposibilitatea atingerii temperaturii setate și rateuri de aprindere. Turația specifică trebuie respectată riguros.

Codul de pe motorul meu vechi este FB 1392, iar acesta este FB 1192. Se potrivește?

Da, garantat. Producătorul MELLOR Electrics actualizează periodic seriile de fabricație. Codurile FB 1192 și FB 1392 au parametri electromecanici identici (17W, 1.26 RPM, ax 8.5 mm) și sunt complet interschimbabile pe același șasiu de montaj.

Ce defect indică supraîncălzirea puternică a motorului vechi, deși axul încă se rotește încet?

Acest simptom indică o uzură mecanică severă în interiorul casetei reductoare (frecare excesivă între pinioane) sau un blocaj parțial (gripaj) pe axul șnecului centralei. Motorul absoarbe un curent mai mare pentru a învinge această rezistență nefirească, disipând excesul sub formă de căldură. Ansamblul motoreductor necesită înlocuire, iar șnecul trebuie curățat mecanic.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă forțe de forfecare mecanice periculoase. Orice intervenție tehnică (diagnosticare, demontare, înlocuire) trebuie efectuată exclusiv cu echipamentul oprit și deconectat fizic (ștecher scos) de la sursa de energie electrică.

Alte caracteristici tehnice:

Garanție 24 luni!

Montaj: obligatoriu efectuat de către o firmă autorizată de service ISCIR.
Dacă produsul nu este montat de către o firmă autorizată de service ISCIR, produsul nu beneficiază de garanție.
