Motor reductor Mellor FB 1171, 1.5 rot/minut, 25W, rotatie dreapta

Descriere

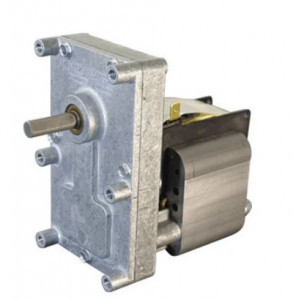

Motoreductorul MELLOR FB 1171 (25W, 1.5 RPM) este o unitate electromecanică de antrenare calibrată pentru sistemele de dozare a combustibilului solid (biomasă/peleți). Agregatul transformă turația înaltă a motorului electric integrat într-o viteză unghiulară constantă și demultiplicată de 1.5 rotații pe minut, furnizând un cuplu mecanic de torsiune de 24 Nm. Această cinematică specifică este fundamentală pentru menținerea stoechiometriei arderii la echipamentele termice a căror placă electronică a fost programată din fabrică pentru acest debit volumetric, asigurând o alimentare continuă și învingând forțele de frecare din tubul șnecului.

Funcționalitate și arhitectură

Ansamblul este constituit dintr-un stator asincron cu puterea de 25W și o casetă reductoare capsulată, ce integrează un tren de angrenaje din aliaje metalice de înaltă anduranță. Transmisia mecanică reduce turația rotorului la valoarea operațională de 1.5 RPM. Sensul de rotație este setat din fabrică pe CW (Clockwise - rotație spre dreapta / în sensul acelor de ceasornic). Axul de antrenare (disponibil uzual în cotele standardizate de 8.5 mm sau 9.5 mm, în funcție de echipament) prezintă o secțiune frezată plană pentru fixarea fermă a tijei șnecului, eliminând jocurile mecanice. Funcționând prin impulsuri electrice (230V), motorul dozează cu precizie cantitatea de combustibil transferată în focar.

Compatibilitate și echivalențe OEM

Fabricat de MELLOR Electrics, modelul FB 1171 este o componentă de prim-montaj (OEM) recunoscută la nivel industrial pentru fiabilitatea sa.

• Coduri OEM echivalente: Piesa înlocuiește direct codurile producătorilor consacrați, precum Edilkamin (ref. 665180, 268130, 230560 - inclusiv modele echivalente FB1191, FB1133 sau Merkle GM-MD.S3456) și Cadel (ref. 4160278).

• Mărci și modele de echipamente compatibile: Componenta deservește standard mecanismele de alimentare ale centralelor și termoșemineelor:

  • EDILKAMIN: modelel Alba Marea 2004, Corolla Moena, Flexa, Folk, Inpellet 49/54, Iris, Iris Plus.

  • CADEL: modelele Cloe, Cloe 3, Rondò, Square, Pellet Plus (1000, 6000, 7000).

  • ARCE: modelele Smart, Lexia, Hetna, Circle, Mikrò.

  • ITALIAN CAMINI și PALLADIO.

  • ARCE ref. 1611909885 mod. Smart - Smart jr - Lexia jr - Lexia jr plus - Hetna jr plus - Circle jr plus - Mikrò jr
  • CADEL Ref. 4160278 Mod. Cloe - Cloe 3 - Rondò - Square
  • PELLET Plus 1000 - PELLET Plus 6000 AC/AV - PELLET Plus 7000 AC/AV
  • EDILKAMIN ref. 665180 - 268130 - 230560 (FB1191 - FB1133 - MERKLE GM-MD.S3456) mod. Alba Marea 2004 - Corolla Moena - Flexa - Folk - Inpellet 49 - Inpellet 54 - Iris 2004 - Iris plus - Iris plus
  • ITALIAN CAMINI
  • PALLADIO

Funcții de siguranță

Pentru a preveni avarierea majoră a echipamentului în cazul blocajelor mecanice (ex: praf de peleți compactat sever sau prezența corpurilor dure în buncăr), agregatul integrează protecții dedicate:

• Angrenaj cu limitare de efort (sacrificiu): Caseta reductoare este prevăzută cu un pinion calculat să cedeze la forfecare dacă efortul mecanic depășește limita constructivă de siguranță a axului șnecului, acționând ca un fuzibil mecanic.
• Protecție termică a bobinajului (Impedance protection): În situația unui rotor blocat fizic, arhitectura bobinajului de 25W limitează curentul de scurtcircuit absorbit, prevenind supraîncălzirea critică a izolației și eliminând riscul de incendiu.
• Lubrifiere permanentă: Rulmenții tip închis și vaselina termorezistentă din caseta reductoare asigură o funcționare silențioasă și disiparea căldurii radiale degajate în timpul exploatării.

Specificații tehnice

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice și normelor de punere în funcțiune a agregatelor termice (Prescripțiile Tehnice ISCIR), intervenția asupra sistemului de dozare impune calificare autorizată:

• Validitatea garanției de 24 luni: Garanția este validă exclusiv dacă diagnosticarea, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea unității ca urmare a unui montaj neconform (tensiune mecanică) anulează certificatul de garanție.
• Alinierea coaxială (Centrarea): Axul motorului trebuie să fie perfect coliniar cu axul șnecului. Orice deviație la fixarea șuruburilor flanșei induce eforturi radiale extreme, cauzând măcinarea rapidă a angrenajelor reductorului.
• Inspecția camerei de dozare: Înainte de cuplarea mecanică a noului agregat, tehnicianul are obligația de a goli buncărul și de a verifica rotația manuală a șnecului. Fixarea unui motor nou pe un șnec gripat va distruge instantaneu caseta reductoare.

Întrebări și răspunsuri (q&a)

Pot monta acest motor cu rotație CW (dreapta) pe o centrală care necesită rotație CCW (stânga)?

Strict interzis / Imposibil funcțional. Sensul de rotație este determinat de construcția mecanică a spiralei (șnecului). Dacă montați un motor CW pe un sistem calculat pentru CCW, axul se va învârti invers, împingând peleții în sus (înapoi în buncăr) în loc să îi transporte spre arzător, ducând la oprirea imediată a arderii prin lipsă de combustibil.

Este permisă înlocuirea acestui motor de 1.5 RPM cu unul standard de 1 RPM?

O astfel de modificare reduce debitul de combustibil furnizat cu peste 30%. Automatizarea centralei Edilkamin/Cadel este setată să asigure necesarul termic bazându-se pe cele 1.5 rotații pe minut. Utilizarea unui motor mai lent va duce la o ardere ineficientă (flacără slabă), rateuri de aprindere și imposibilitatea atingerii temperaturii setate a agentului termic.

Ce defect indică zgomotul de măcinare provenit de la vechiul motor?

Zgomotul metalic ritmic indică cedarea fizică (uzura sau ruperea) dinților roților dințate din interiorul cutiei de viteze. Acest defect este ireversibil și este cauzat de funcționarea prelungită în suprasarcină (ex. peleți prea lungi sau blocaje în șnec). Ansamblul necesită înlocuire integrală.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă un cuplu de torsiune ridicat (24 Nm), capabil să provoace accidente mecanice severe la prinderea accidentală. Orice intervenție tehnică (diagnosticare, extragerea blocajelor, demontare, înlocuire) se va executa exclusiv cu centrala oprită și deconectată fizic (ștecher scos) de la sursa de energie electrică.

Alte specificatii tehnice:

Alimentare: 230V / 50Hz

Garanție 24 luni!
