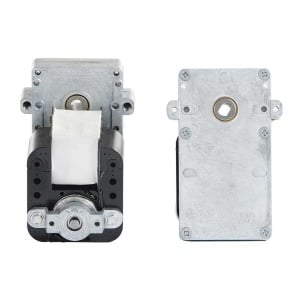

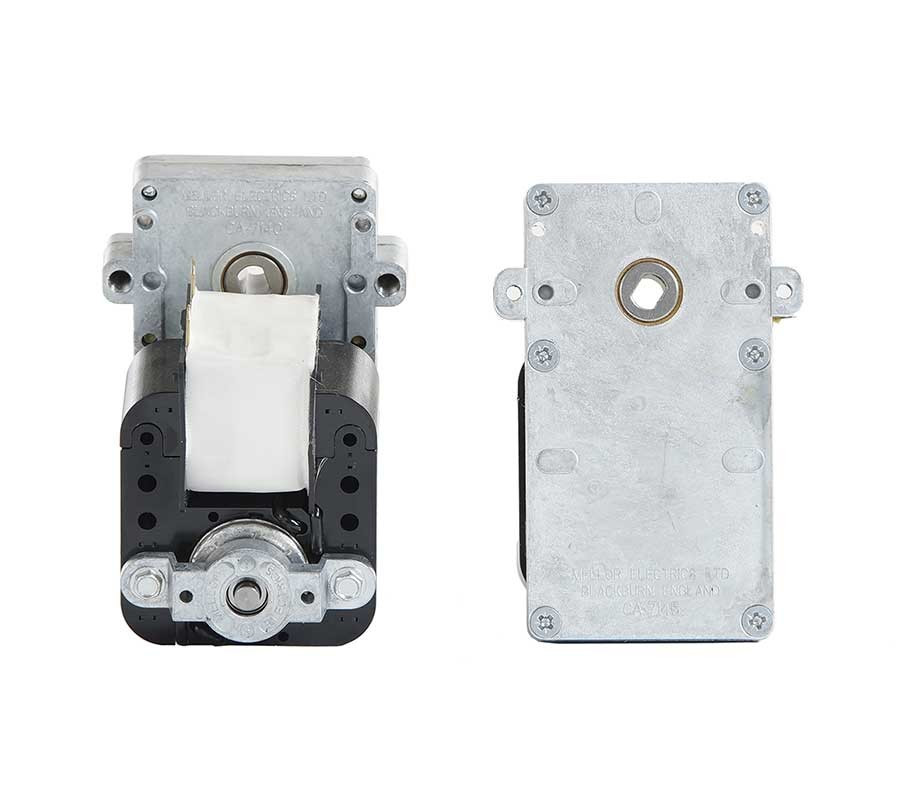

Motoreductor Mellor KB 1009, 8.5 rot/minut, 38 W

Descriere

Motoreductorul MELLOR KB 1009 (38W, 8.5 RPM) reprezintă o unitate electromecanică de antrenare cu cinematică rapidă, proiectată riguros pentru acționarea mecanismelor interne ale arzătoarelor pe combustibil solid (precum șnecul orizontal de focar sau sistemul automat de extracție a cenușii). Diferit fundamental de motoarele destinate buncărului exterior (care funcționează lent, la 1-2 RPM), acest model dezvoltă o viteză unghiulară ridicată de 8.5 rotații pe minut, susținută de un stator asincron de 38W. Această configurație previne acumularea de gaze nearse, asigură propulsia rapidă a peleților pe vatra de ardere și protejează sistemul împotriva returului de flacără (backburn).

Funcționalitate și arhitectură

Ansamblul este compus dintr-un stator bobinat cu puterea nominală de 38W și o casetă reductoare capsulată, ce integrează un tren de angrenaje din aliaje de oțel și polimeri tehnici concepute pentru a rezista uzurii la turații superioare. O particularitate arhitecturală a seriei KB este utilizarea rulmenților cu bile închiși (closed type ball bearings) pentru susținerea rotorului, ceea ce garantează o aliniere perfectă și o uzură minimă în regim de funcționare frecvent. Transmisia reduce turația rotorului la o viteză operațională de 8.5 RPM. Axul de antrenare, având diametrul standardizat de 8.5 mm, dispune de o secțiune frezată plană pentru o fixare rigidă și precisă pe tija mecanismului arzătorului.

Compatibilitate și echivalențe OEM

Produs de compania britanică MELLOR Electrics, modelul KB 1009 este o componentă de prim-montaj (OEM) recunoscută la nivel industrial pentru fiabilitatea sa în echipamentele cu arhitectură de alimentare duală.

• Interschimbabilitate: Din punct de vedere mecanic și electric, produsul poate înlocui orice alt motoreductor (ex. echivalente Kenta sau Bitron de 8.5 RPM) exclusiv dacă se respectă cumulativ turația rapidă și diametrul axului de 8.5 mm.
• Mărci și modele de echipamente compatibile: Componenta deservește standard sistemele interne (șnecul de focar) ale arzătoarelor pe peleți de capacitate medie și mare care necesită un raport cinematic de alimentare/curățare de 8.5 rotații pe minut.

Funcții de siguranță

Acționând în imediata vecinătate a camerei de ardere și gestionând reziduuri dure (zgură vitrificată), motoreductorul este echipat cu sisteme de protecție la standarde industriale:

• Protecție termică integrată: Bobinajul este prevăzut cu o siguranță termică menită să decupleze alimentarea electrică dacă temperatura de regim atinge valori critice, protejând statorul împotriva arderii în cazul transferului termic radiant de la focar.
• Toleranță la rotor blocat: Statorul de 38W limitează curentul de scurtcircuit absorbit în situația în care mecanismul este gripat brusc de zgură incompresibilă (clinker).
• Angrenaj cu limitare de efort (sacrificiu): Pentru a nu deforma axul de oțel al arzătorului, pinioanele din caseta reductoare sunt proiectate constructiv să cedeze la forfecare controlată dacă efortul mecanic depășește pragul maxim de siguranță.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

Conform reglementărilor tehnice în vigoare (Prescripțiile Tehnice ISCIR), intervenția asupra componentelor interne ale arzătorului se supune unor reguli stricte:

• Validitatea garanției de 24 luni: Garanția acoperă viciile de fabricație exclusiv dacă diagnosticarea, montajul mecanic și conexiunile electrice sunt executate de personal tehnic autorizat (firmă ISCIR). Defectarea ca urmare a montării pe un mecanism blocat mecanic atrage anularea imediată a garanției.
• Curățarea obligatorie a focarului: Înainte de montarea noului motoreductor, tehnicianul are obligația de a curăța mecanic depunerile de silicat (clinker) din tubul intern și de pe grătarul arzătorului. Conectarea unui motor nou pe un sistem ancrasat va distruge instantaneu roțile dințate din interiorul reductorului.
• Alinierea coaxială de precizie: Având o turație rapidă, axul de 8.5 mm trebuie să gliseze liber și să fie perfect coliniar cu axul intern al arzătorului. Strângerea asimetrică a flanșei induce vibrații distructive care uzează prematur rulmenții.

Întrebări și răspunsuri (q&a)

Este permisă montarea acestui motor de 8.5 RPM pe buncărul exterior pentru a alimenta centrala mai repede?

Strict interzis / Pericol de avarie majoră. Turația de 8.5 RPM este de peste 4 ori mai mare decât cea a unui sistem de dozare normal. Montarea sa pe buncărul exterior va inunda focarul cu o cantitate masivă de peleți într-un interval scurt, sufocând flacăra și generând emisii majore de gaze nearse. Acest agregat deservește exclusiv mecanismul interior al arzătorului.

De ce acest model are rulmenți cu bile în loc de bucșe simple?

Datorită turației accelerate de 8.5 RPM și a ciclurilor frecvente și scurte comandate de placa de bază (pentru injecția de peleți în focar), uzura pe bucșe ar fi mult prea rapidă. Rulmenții cu bile închiși asigură o ghidare precisă a rotorului și o durată de viață net superioară chiar și sub stres de torsiune ridicat.

Motorul bâzâie (primește tensiune electrică) dar axul a rămas blocat complet. Este defect motorul?

Acesta este simptomul tehnic de "rotor blocat". Situația poate fi cauzată de un blocaj mecanic sever în interiorul casetei reductoare sau, în majoritatea covârșitoare a cazurilor, de o formațiune dură de zgură topită care a sudat șnecul intern al arzătorului. Echipamentul trebuie deconectat imediat de la rețea pentru a preveni arderea statorului și necesită intervenție tehnică specializată pentru deblocare și curățare.

Notă tehnică importantă

Atenție: Echipamentul funcționează la tensiunea rețelei (230V) și dezvoltă o turație rapidă capabilă să producă forțe de forfecare periculoase. Orice intervenție tehnică (diagnosticare, curățarea arzătorului, demontare, înlocuire) se va executa exclusiv cu centrala/arzătorul complet răcit și deconectat fizic (ștecher scos) de la sursa de energie electrică.
