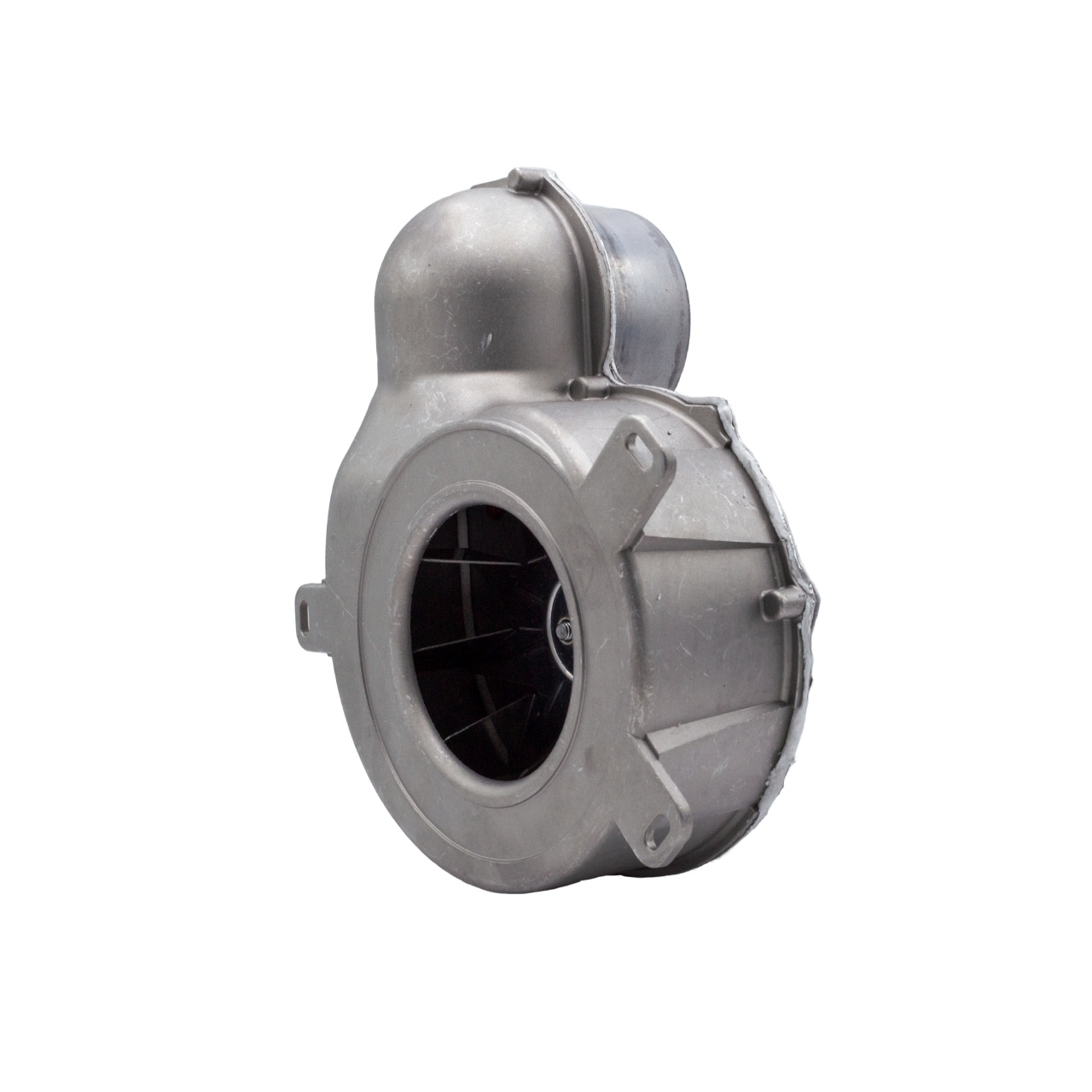

Ventilator exhaustare - 35W, cu senzor Hall

Descriere

Ventilator exhaustare gaze arse 35W (SKU: GRVENTEMCES120C013), debit 160 mc/h, rotor oțel 150 mm. Echipat cu senzor Hall, fabricat în Italia. Piesă OEM de forță pentru cazane pe peleți. Necesită montaj ISCIR.

Abstract (context)

Extractorul de fum de 35W (cod GRVENTEMCES120C013) este un agregat de exhaustare compact, dar extrem de eficient, fabricat în Italia pentru echiparea cazanelor și sobelor pe peleți. Având rolul critic de a evacua mecanic gazele de ardere, acest modul trage aerul din focar cu o presiune statică de 300 Pa și un debit de 160 m³/h. Integrarea senzorului Hall oferă plăcii electronice un control absolut asupra turației, asigurând o ardere stoechiometrică perfectă și prevenind atât acumularea de gaze nocive, cât și depunerea prematură a funinginii pe pereții schimbătorului de căldură.

Funcționalitate și arhitectură

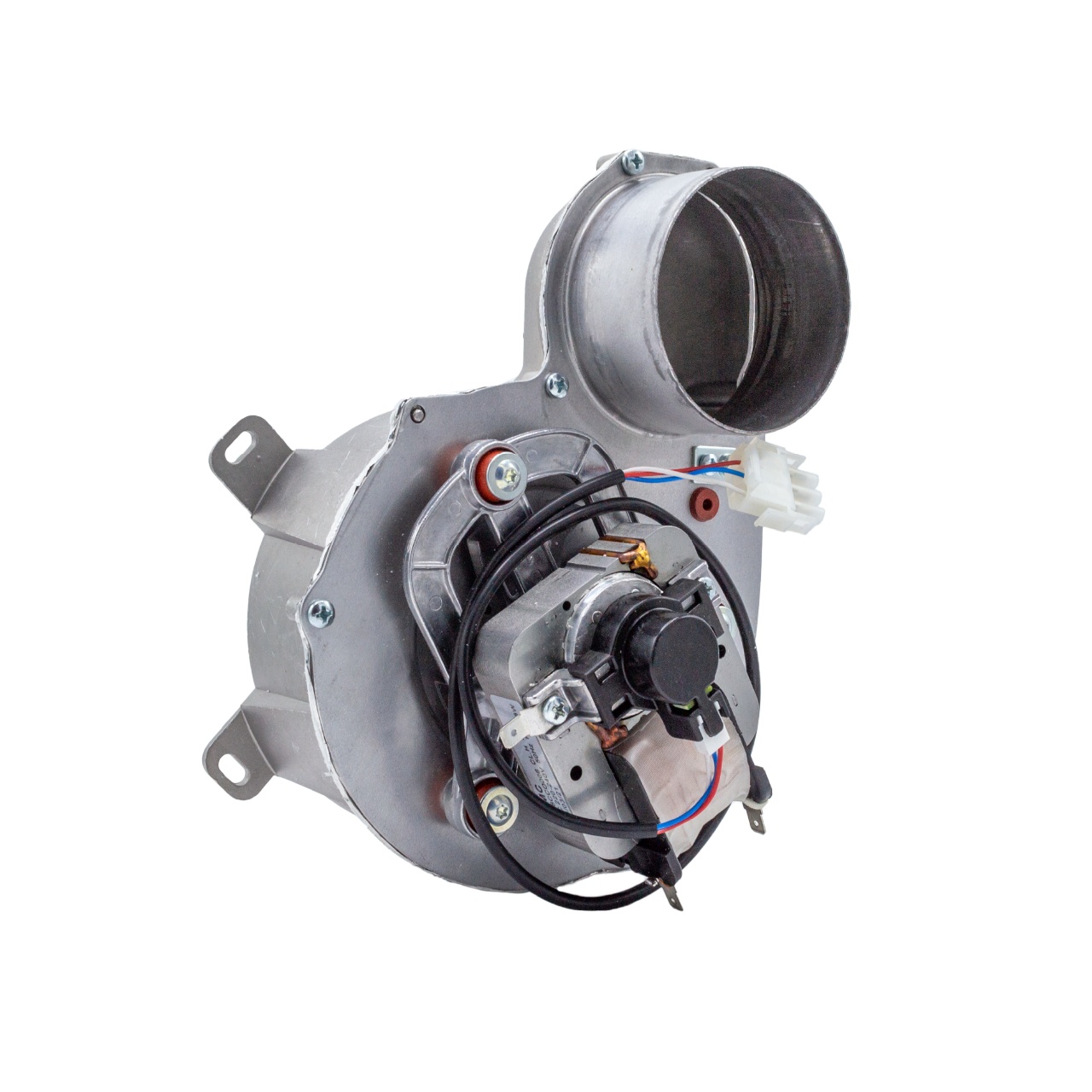

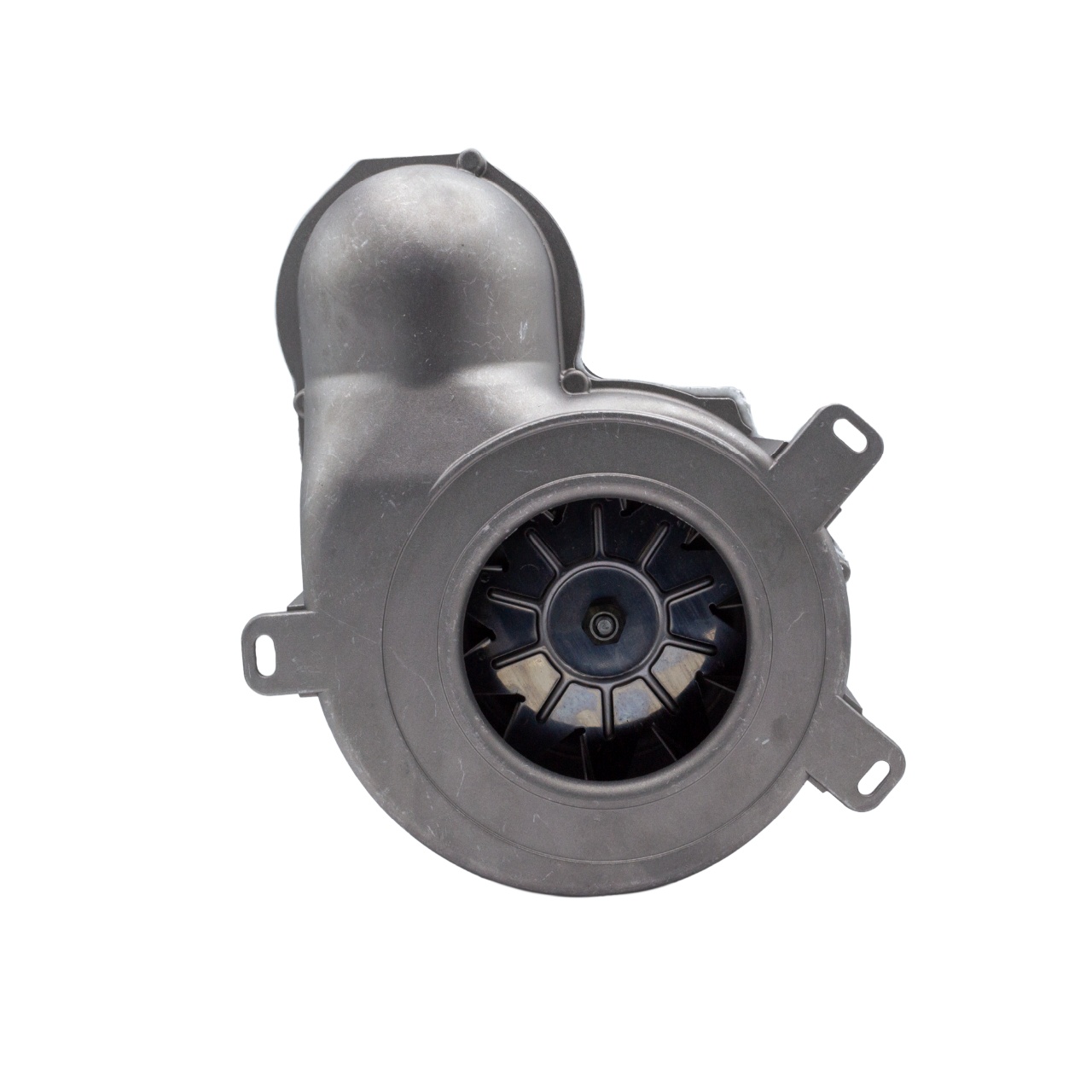

Proiectat pentru medii termice agresive (până la 280°C pe evacuare), agregatul se bazează pe o turbină din oțel durificat cu diametrul de 150 mm. Motorul de 35W antrenează rotorul într-un sens de rotație orar (CW - Clockwise), capabil să atingă 2400 rot/min. Gazele sunt preluate din focar și refulate presurizat printr-o flanșă (melc) standardizată de 80 mm, compatibilă cu majoritatea tubulaturilor de evacuare pentru peleți. Senzorul Hall (encoderul) montat pe spatele motorului „citește” turația și trimite semnalul de confirmare către placa de bază, permițând modularea treptelor de putere în timp real.

Compatibilitate și aplicații

Această componentă este o soluție excelentă de „retrofit” (înlocuire directă) pentru sistemele de încălzire cu tiraj forțat.

• Echipamente deservite: Datorită flanșei universale de 80 mm și a rotorului de 150 mm, piesa se potrivește perfect pe o gamă largă de sobe și centrale pe peleți de gabarit mediu (aprox. 15-25 kW), acoperind necesarul de extracție pentru echipamente ce folosesc ventilatoare cu sens de rotație orar (CW).
• Înlocuiri (Cross-reference): Poate înlocui orice exhaustor de 30W-40W echipat cu senzor Hall care respectă aceste cote fizice (turbină 150 mm) și are sistemul de prindere pe melc similar. (Atenție la sensul de rotație la montaj: CW - spre dreapta, privit dinspre paletă).

Funcții de siguranță

Acționând pe traseul evacuării monoxidului de carbon, siguranța este prioritatea numărul unu a acestui ansamblu:

• Feedback prin Senzor Hall: Orice frânare a axului (cauzată de rulmenți uzați sau depuneri masive de gudron) este imediat sesizată de encoder. Automatizarea sobei va tăia alimentarea cu peleți (Alarmă Tiraj), eliminând riscul de explozie a gazelor nearse în focar (puffback).
• Rezistență la temperaturi critice: Turbina din oțel și lagărele sunt garantate să reziste la temperaturi de evacuare a gazelor de până la 280°C, prevenind deformarea paletelor la suprasarcini termice.
• Capsulare eficientă: Motorul este conceput pentru a izola partea electrică de traseul de evacuare, eliminând riscul pătrunderii condensului acid în bobinaj.

Specificații tehnice

.

Condiții de montaj, garanție și conformitate ISCIR

În conformitate cu reglementările tehnice și normele de securitate la incendiu (Prescripțiile Tehnice ISCIR), intervenția asupra sistemului de evacuare a gazelor arse este strict reglementată:

• Validitatea garanției de 24 luni: Produsul beneficiază de garanție doar dacă diagnosticarea defectului, demontarea piesei vechi, montajul și etanșarea noului extractor sunt efectuate de un tehnician de service atestat (firmă ISCIR). Montajul neautorizat atrage pierderea garanției și un risc letal de intoxicație.
• Etanșeitatea traseului de fum: Tehnicianul are obligația să aplice garnituri termorezistente noi (șnur ceramic sau silicon roșu 300°C) la joncțiunea flanșei cu șasiul centralei pentru a preveni refularea monoxidului de carbon în camera tehnică.
• Curățarea camerei colectoare: Înainte de montaj, este obligatorie curățarea mecanică (aspirarea) camerei de evacuare a sobei. Funinginea dură trasă de noul rotor de 150 mm va dezechilibra instantaneu axul la 2400 rot/min, distrugând piesa.

Întrebări și răspunsuri (q&a)

Cum știu dacă soba mea are nevoie de un exhaustor cu senzor Hall?

Verificați mufa de alimentare a exhaustorului vechi. Dacă, pe lângă cele două fire groase de alimentare la 230V și împământarea, aveți și un cablu subțire cu 3 fire (mufă mică) care duce pe spatele motorului, înseamnă că aveți nevoie de un model cu senzor Hall (encoder), exact ca acesta. Fără el, placa electronică va intra în eroare de tiraj instantaneu.

Ce înseamnă sens de rotație CW și de ce este important?

CW (Clockwise) înseamnă rotație în sensul acelor de ceasornic (privind dinspre paleta/turbină spre motor). Este crucial, deoarece "melcul" (carcasa de evacuare) a sobei are un design aerodinamic direcțional. Dacă puneți un motor CCW (Counter-Clockwise) pe un melc CW, fumul nu va fi evacuat, ci va fi blocat în focar.

Pot regla turația manual la acest ventilator?

Nu direct de pe ventilator. Turația (până la 2400 rpm) este dictată exclusiv de placa electronică a centralei dumneavoastră pe peleți, în baza setărilor din meniul de service și a parametrilor citiți de senzorul Hall.

Notă tehnică importantă

Atenție: Exhaustorul lucrează cu tensiuni periculoase (230V) și gestionează gaze cu potențial letal. Înainte de orice intervenție, centrala trebuie oprită, lăsată să se răcească complet, iar ștecherul trebuie deconectat fizic de la priză. Nu ignorați niciodată erorile de tiraj afișate de echipament.

Extractor de fum/ventilator extractor pentru sobe pe peleți.
