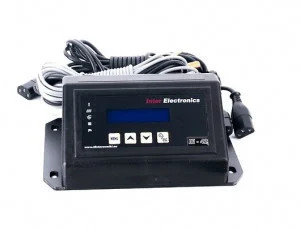

Automatizare centrala IE42v1 (cu 3 senzori, pentru 2 pompe + ventilator + snec)

Descriere

Controlerul cu microprocesor IE-42v1 este o unitate de management termic multifuncțională, concepută pentru automatizarea complexă a cazanelor cu alimentare automată. Acesta integrează controlul fluxului de aer, al alimentării cu combustibil și al distribuției de agent termic pentru încălzire și apă caldă menajeră, oferind în același timp soluții moderne de conectivitate prin panouri de control dedicate sau module de internet.

Funcționalitate și principiu de operare

Dispozitivul IE-42v1 acționează ca un centru de coordonare pentru întregul sistem termic:

• Managementul Alimentării și Arderii: Controlează precis motorul alimentatorului și turația ventilatorului prin modulare. Aceasta permite ajustarea fină a puterii centralei în funcție de necesarul termic, reducând consumul de combustibil.

• Sistem Dual de Pompe: Gestionează prioritar pompa de apă caldă menajeră (ACM) și pompa de încălzire centrală (Î.C.), asigurând un echilibru între confortul ambiental și furnizarea apei calde.

• Conectivitate Extinsă: Permite integrarea unui termostat de cameră clasic sau a panoului de cameră inteligent IE 52. Pentru utilizatorii care doresc control mobil, controlerul este compatibil cu modulul internet IE 2.0.

• Măsurare Precisă: Senzorii dedicați monitorizează constant temperatura cazanului, a boilerului ACM și a sistemului de alimentare (protecție împotriva întoarcerii flăcării).

Specificații tehnice și sarcini maxime

Instalarea trebuie să respecte limitele de sarcină pentru a proteja circuitele electronice ale controlerului:

.

Configurația cablajului (Lungimi senzori și alimentare)

IE-42v1 vine echipat cu un set complet de cabluri pentru o instalare facilă:

• Alimentare & Periferice: Cablu alimentare (1,5m), Cablu ventilator (1,5m), Cablu sistem alimentare (1,5m).

• Circuite Hidraulice: Cablu pompă Î.C. (1,3m), Cablu pompă ACM (1,3m).

• Senzori Termici:

  • Senzor cazan: 1,5 m

  • Senzor sistem alimentare (protecție buncăr): 2 m

  • Senzor rezervor ACM (boiler): 3 m

Întrebări și răspunsuri (Q&A)

1. Ce avantaje oferă conectarea panoului de cameră IE 52 la acest controler?

Panoul IE 52 acționează ca o extensie a controlerului în locuință. Acesta permite vizualizarea temperaturii centralei și modificarea setărilor principale fără a fi necesară deplasarea în camera tehnică, sporind confortul utilizatorului.

2. Pot controla centrala de pe telefonul mobil?

Da, prin achiziționarea și conectarea modulului de internet IE 2.0. Acesta vă permite să monitorizați starea senzorilor și să modificați parametrii de funcționare de la distanță, prin intermediul unei conexiuni web.

3. Ce protecție oferă senzorul pentru sistemul de alimentare?

Acesta este un senzor de siguranță critic. El monitorizează temperatura tubului de alimentare; în cazul în care flacăra tinde să urce spre rezervorul de combustibil, controlerul declanșează o procedură de urgență pentru a preveni incendiul în buncăr.

Tehnică și mentenanță

• Atenție: Domeniul de măsurare al senzorilor este 0-100°C. Depășirea acestor valori sau montarea senzorilor în medii neconforme poate duce la defectarea lor.

• Sarcina Electrică: Nu depășiți suma de 500W pe întreg sistemul. Dacă aveți pompe de mare putere, utilizați relee intermediare (contactoare).

• Instalare: Toate conexiunile electrice trebuie efectuate cu dispozitivul deconectat de la rețea, de către un tehnician autorizat.

Produse complementare:

-termostat de cameră

Atenție! Acest controler este proiectat pentru ventilatoare de insuflare aer, deoarece oprește ventilatorul după ce temperatura din centrală atinge temperatura setată. Dacă doriți să controlați funcționarea unui ventilator de exhaustare, în prealabil vă rugăm consultați cu departamentul tehnic al firmei noastre sau un specialist în domeniu.

Montaj: obligatoriu efectuat de către o firmă autorizată de service ISCIR.
Dacă produsul nu este montat de către o firmă autorizată de service ISCIR, produsul nu beneficiază de garanție.
