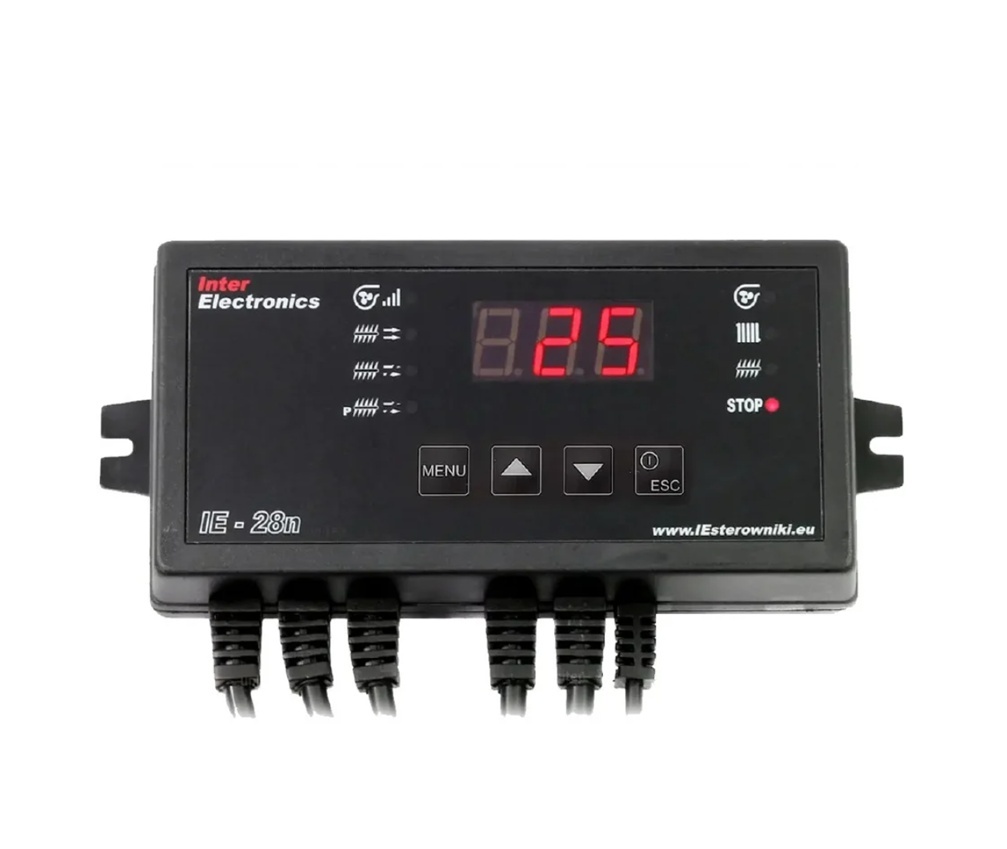

Controler cazan cu snec IE28n (cu 2 senzori, pentru pompa IC, ventilator si snec)

Controlerul cu microprocesor IE-28n este o unitate de comandă avansată, proiectată special pentru cazanele dotate cu sistem de alimentare automată (șnec sau piston). Dispozitivul rezolvă problema gestionării precise a arderii și a alimentării cu combustibil, asigurând o funcționare autonomă sigură prin monitorizarea constantă a temperaturii apei și a temperaturii din buncărul de combustibil.

Funcționalitate și principiu de operare

Sistemul coordonează principalele componente ale centralei pentru a maximiza randamentul termic:

• Modularea automată a ventilatorului: Viteza suflantei este ajustată electronic în funcție de temperatura apei din cazan. Pe măsură ce se apropie de valoarea setată, turația scade pentru a stabiliza arderea și a economisi combustibil.

• Gestiunea sistemului de alimentare: Controlerul comandă motorul șnecului sau al pistonului pentru a introduce combustibil în focar conform algoritmului de ardere.

• Controlul pompei de circulație (Î.C.): Activarea pompei se face strict pe baza senzorului de temperatură, prevenind circulația agentului termic rece și protejând cazanul de condens.

• Interfață cu afișaj LED: Oferă o vizibilitate excelentă asupra parametrilor de operare și facilitează configurarea rapidă a timpilor de alimentare și pauză.

Sisteme de siguranță și protecție activă

IE-28n prioritizează securitatea instalației prin funcții redundante:

• Protecție la aprinderea combustibilului în rezervor (Supraîncălzire 1): Dacă senzorul de pe alimentator detectează o temperatură peste pragul setat (semn că focul tinde să urce spre buncăr), controlerul oprește imediat ventilatorul și activează șnecul în mod continuu pentru a împinge jarul înapoi în focar.

• Protecție Hardware STB (Supraîncălzire 2): Senzorul de apă include un comutator bimetalic independent care întrerupe fizic alimentarea ventilatorului la 92°C. Sistemul se reactivează automat doar după ce temperatura scade sub 60°C.

• Funcția Anti-Îngheț: Activează pompele automat dacă temperatura agentului termic scade sub 7°C, prevenind deteriorarea conductelor.

• Funcția Anti-Stop: Previne griparea pompelor în afara sezonului de încălzire prin pornirea periodică a acestora (1 minut la fiecare 7 zile), eliminând depunerile de calcar.

Specificații tehnice

.

Întrebări și răspunsuri (Q&A)

1. Cum previne controlerul IE-28n incendiile în buncărul de lemne/pelete?

Prin funcția de protecție a alimentatorului. Un senzor dedicat monitorizează temperatura tubului de alimentare. Dacă aceasta crește anormal, controlerul "golește" alimentatorul de jar în cazan și oprește ventilatorul pentru a sista oxigenarea focului.

2. Ce se întâmplă dacă apa din cazan atinge pragul critic de 92°C?

Siguranța hardware STB (comutatorul bimetalic) intră în funcțiune și taie instantaneu curentul către ventilator, indiferent de starea software-ului. Alimentarea ventilatorului rămâne oprită până când temperatura scade la o valoare sigură de 60°C.

3. Acest controler poate fi montat pe orice tip de centrală cu șnec?

Da, IE-28n este compatibil cu majoritatea sistemelor de alimentare cu șnec sau piston utilizate în cazanele pe cărbune (ecogrosok), pelete sau biomasă, datorită flexibilității în setarea timpilor de alimentare.

Tehnică și mentenanță

• Atenție: Montarea și conectarea cablurilor la rețeaua de 230V trebuie efectuate exclusiv de către personal calificat.

• Senzorul de pe alimentator: Asigurați-vă că senzorul pentru protecția buncărului este bine fixat și izolat pentru a preveni erorile de citire.

• Curățare: Mențineți panoul de control curat și ferit de praf sau umiditate excesivă în camera tehnică.

Atenție! Acest controler nu poate fi conectat la termostat de cameră.
