Controler cazan IE42v4 (cu 5 senzori, pentru 4 pompe + vana amestec + ventilator + snec)
Descriere

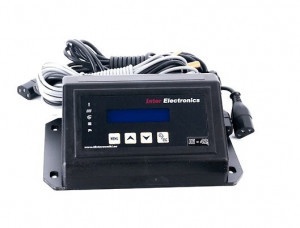

Controlerul cu microprocesor IE-42v4 reprezintă vârful de gamă al seriei, fiind un dispozitiv universal proiectat pentru managementul complet al sistemelor de încălzire centrală complexe. Acesta este compatibil atât cu cazanele cu alimentare automată (șnec/piston), cât și cu cele cu încărcare manuală, oferind control extins asupra circuitelor hidraulice moderne, inclusiv încălzirea în pardoseală și vana de amestec.
Funcționalitate și principiu de operare
IE-42v4 acționează ca un centru de comandă inteligent, capabil să coordoneze simultan multiple componente periferice:
-
Management Hidraulic Avansat (4 Pompe):
-
Pompă ÎC: Circuitul principal de calorifere.
-
Pompă ACM: Prepararea apei calde în boiler.
-
Pompă Pardoseală: Circuit dedicat cu management de temperatură.
-
Pompă Recirculare ACM: Asigură apă caldă instant la robinet.
-
-
Control Vana de Amestec: Gestionează servomotorul vanelor cu 3 sau 4 căi, esențial pentru echilibrarea termică a instalației și protecția returului.
-
Ardere Optimizată: Modularea puterii ventilatorului de insuflare asigură o eficiență sporită, adaptând debitul de aer în funcție de temperatura apei.
Specificații tehnice și sarcini electrice
Pentru o funcționare sigură, suma puterii tuturor consumatorilor nu trebuie să depășească 500 W.
| Componentă | Sarcina Maximă |
| Pompă (per canal) | 0,5 A |
| Ventilator | 0,5 A |
| Alimentator (Șnec/Piston) | 1,6 A |
| Domeniu măsurare senzori | 0 - 100°C |

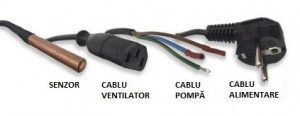

Configurația cablajului (Lungimi incluse)
IE-42v4 este livrat cu un set complet de cabluri și senzori pentru o instalare facilă:
-
Senzori Termici: ACM (3m), Pardoseală (3m), Vană amestec (3m), Rezervor (2m), Cazan (1,5m).
-
Cabluri alimentare/periferice: Alimentare (1,5m), Ventilator (1,5m), Alimentator (1,5m).
-
Cabluri Pompe: Toate cele 4 ieșiri de pompă sunt dotate cu cabluri de 1,3 m.
Întrebări și răspunsuri (Q&A)
1. Care este diferența principală între modelul IE-42v4 și versiunile anterioare?
Modelul v4 este cel mai complex, adăugând controlul pentru pompa de pardoseală și pompa de recirculare ACM, pe lângă gestionarea vanei de amestec. Este singura soluție din serie care poate gestiona o cameră tehnică complet utilată dintr-un singur punct de control.
2. Pot utiliza acest controler pe un cazan cu ventilator de exhaustare?
Atenție! Software-ul este optimizat pentru ventilatoare de insuflare (care suflă aer în focar). Deoarece acesta oprește ventilatorul imediat ce temperatura a fost atinsă, utilizarea pe un ventilator de exhaustare (care scoate fumul) necesită o consultare prealabilă cu departamentul nostru tehnic pentru a evita acumulările de fum în camera tehnică.
3. Cum ajută funcția de recirculare ACM la confortul utilizatorului?
Această funcție elimină timpul de așteptare pentru apa caldă la robinet. Pompa de recirculare menține apa caldă în mișcare prin conducte, conform programului stabilit, reducând totodată și risipa de apă rece.
