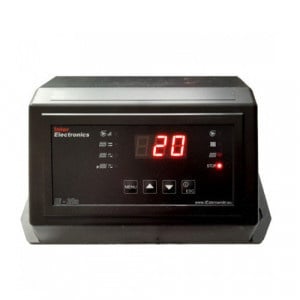

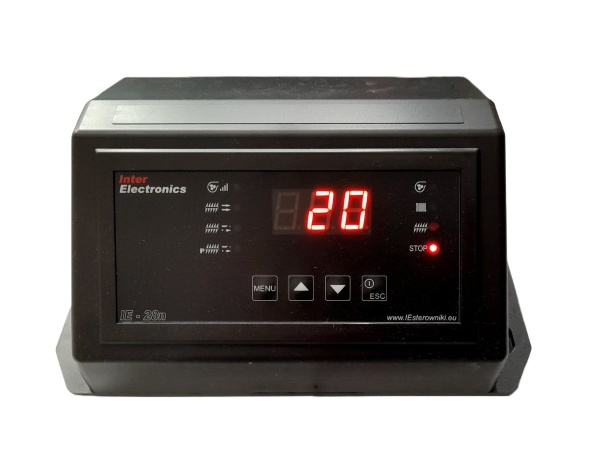

Automatizare cazan cu snec IE28nz (cu 2 senzori, pentru pompa IC, ventilator si snec)

Descriere

Controlerul cu microprocesor IE-28nz este o unitate de comandă avansată, proiectată special pentru cazanele dotate cu sistem de alimentare automată (șnec sau piston). Dispozitivul rezolvă problema gestionării precise a arderii și a alimentării cu combustibil, asigurând o funcționare autonomă sigură prin monitorizarea constantă a temperaturii apei și a temperaturii din buncărul de combustibil (protecție împotriva întoarcerii flăcării).

Funcționalitate și principiu de operare

Sistemul coordonează principalele componente ale centralei pentru a maximiza randamentul termic:

• Modularea automată a ventilatorului: Viteza suflantei este ajustată electronic în funcție de temperatura apei din cazan. Pe măsură ce se apropie de valoarea setată, turația scade pentru a stabiliza arderea și a economisi combustibil.

• Gestiunea sistemului de alimentare: Controlerul comandă motorul șnecului sau al pistonului pentru a introduce combustibil în focar conform algoritmului de ardere configurat.

• Controlul pompei de circulație (Î.C.): Activarea pompei se face strict pe baza temperaturii citite de senzorul de la centrală, prevenind circulația agentului termic rece și protejând cazanul de condensul acid.

• Interfață cu afișaj LED: Oferă o vizibilitate excelentă asupra parametrilor de operare și facilitează configurarea rapidă a timpilor de alimentare și pauză.

Sisteme de siguranță și protecție activă

IE-28nz prioritizează securitatea instalației prin funcții de siguranță redundante:

• Protecție la aprinderea combustibilului în rezervor (Supraîncălzire 1): Dacă senzorul de pe sistemul de alimentare detectează o temperatură peste pragul setat, controlerul oprește imediat ventilatorul și activează șnecul în mod continuu pentru a elimina combustibilul fierbinte din alimentator și a preveni incendiul în buncăr.

• Protecție Hardware STB (Supraîncălzire 2): Senzorul de apă include un comutator bimetalic independent care întrerupe fizic alimentarea ventilatorului la 92°C. Sistemul se reactivează automat doar după ce temperatura scade sub 60°C, oferind o protecție critică împotriva fierberii apei.

• Funcția Anti-Îngheț: Activează pompele automat dacă temperatura agentului termic scade sub 7°C, prevenind deteriorarea conductelor prin îngheț.

• Funcția Anti-Stop: Previne griparea pompelor în afara sezonului de încălzire prin pornirea periodică a acestora (1 minut la fiecare 7 zile), eliminând depunerile de calcar.

Specificații tehnice

.

Întrebări și răspunsuri (Q&A)

1. Cum previne controlerul IE-28nz întoarcerea flăcării în buncărul de combustibil?

Prin monitorizarea temperaturii sistemului de alimentare. Dacă senzorul dedicat detectează căldură excesivă în zona șnecului, controlerul "golește" forțat alimentatorul în focar și oprește ventilatorul pentru a opri aportul de oxigen către flacără.

2. Ce se întâmplă dacă senzorul electronic de temperatură se defectează?

Sistemul este prevăzut cu o protecție hardware suplimentară. Comutatorul bimetalic integrat în senzorul central decuplează ventilatorul mecanic la 92°C, funcționând ca o siguranță de ultimă instanță care nu depinde de microprocesor.

3. Acest controler poate fi montat pe orice tip de centrală cu șnec?

Da, IE-28nz este compatibil cu majoritatea sistemelor de alimentare automată utilizate în cazanele pe cărbune (ecogrosok), pelete sau biomasă, permițând ajustarea fină a parametrilor în funcție de tipul de combustibil utilizat.

Tehnică și mentenanță

• Atenție: Montarea și conectarea cablurilor la rețeaua de 230V trebuie efectuate exclusiv de către personal calificat.

• Senzorul de pe alimentator: Pentru o funcționare corectă a protecției buncărului, asigurați-vă că senzorul este bine fixat pe tubul de alimentare și izolat termic.

• Curățare: Mențineți panoul de control curat și ferit de umiditate excesivă sau praf în camera tehnică pentru a prelungi durata de viață a circuitelor electronice.

ATENȚIE!

Montarea, instalarea, efectuarea setărilor și pornirea echipamentului poate fi efectuat numai de către personal calificat.
