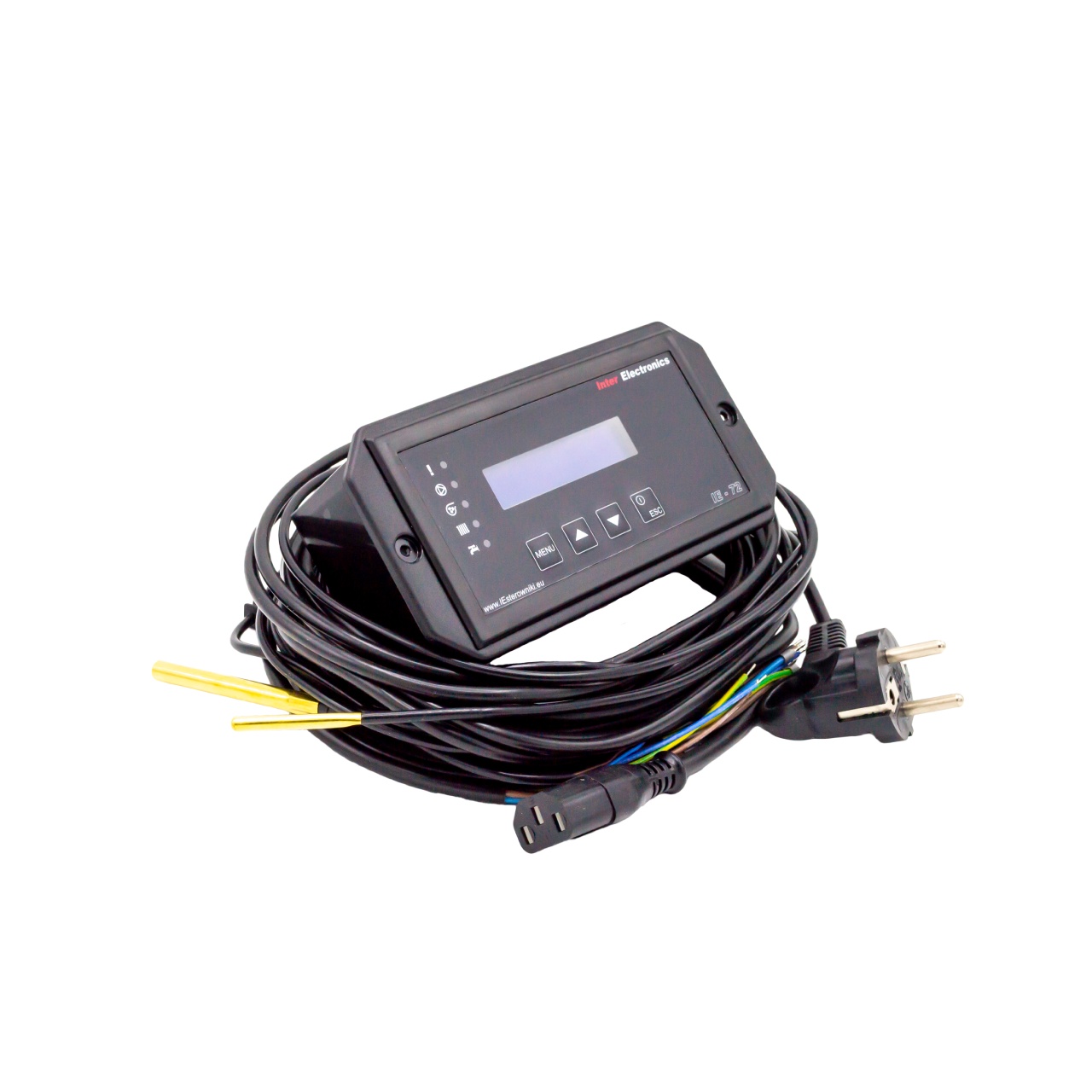

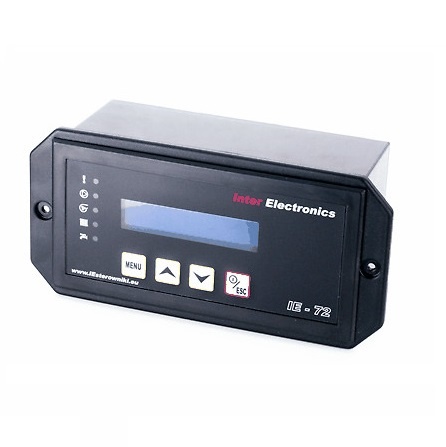

Controler centrala / cazan IE72v1 T4 (cu 1 senzor, pentru pompa IC si ventilator)

Acest controler avansat este o unitate de automatizare cu microprocesor dedicată centralelor termice pe combustibil solid, concepută pentru a gestiona cu precizie pompa de încălzire centrală (IC) și ventilatorul de insuflare. Dispozitivul rezolvă problema arderii ineficiente și a fluctuațiilor termice din locuință prin ajustarea dinamică a fluxului de aer pe baza unui algoritm inteligent, reducând totodată pierderile de căldură pe coșul de fum, ceea ce se traduce printr-un consum mult mai mic de lemne sau cărbune.

Funcționalitate și principiu de operare

Sistemul monitorizează continuu parametrii instalației și optimizează funcționarea cazanului prin intermediul mai multor mecanisme și senzori:

• Controlul ventilatorului cu algoritm PID: Turația suflantei este modulată automat și continuu pe măsură ce temperatura apei se apropie de valoarea dorită. Această funcție previne variațiile bruște de temperatură, stabilizează arderea și reduce emisiile de gaze poluante.
• Managementul pompei IC: Pompa de circulație pentru încălzire este activată sau oprită la pragurile de temperatură setate, asigurând o distribuție corectă a agentului termic către calorifere.
• Monitorizarea gazelor de evacuare (opțional): Permite conectarea unui senzor dedicat (tip PT1000) direct pe tubulatura de evacuare a coșului. Când temperatura gazelor arse depășește o limită setată, ventilatorul își reduce turația sau se oprește, blocând evacuarea căldurii în afara locuinței și crescând drastic randamentul cazanului.
• Controlul termostatului de ambient (opțional): Oferă posibilitatea integrării unui termostat de cameră (inclusiv modele inteligente cu control de pe telefon). Astfel, pompa furnizează căldură doar atunci când există o cerere reală în locuință.
• Ergonomie și memorie nevolatilă: Temperatura de lucru poate fi modificată instantaneu din tastele dedicate „+” și „-”, fără a naviga prin meniu. Dispozitivul reține toate configurațiile în cazul unei pene de curent, permite salvarea unor profiluri independente pentru vară/iarnă și setarea unui histerezis separat pentru pompă și ventilator.

Funcții de siguranță

Pentru a proteja focarul și întreaga instalație termică împotriva avariilor, automatizarea include sisteme de protecție autonome și redundante:

• Protecție termică suplimentară (STB): Controlerul este prevăzut cu un protector termic suplimentar amplasat în același tub de cupru cu senzorul principal. Dacă apa din cazan depășește limita critică de 90°C, alimentarea ventilatorului este întreruptă hardware pentru a opri forțat arderea.
• Funcția anti-îngheț: Dacă temperatura apei scade sub pragul minim (ex. 5-7°C), pompa de circulație este pornită automat, prevenind înghețarea și fisurarea conductelor din spațiile neîncălzite.
• Funcția anti-stop: În extrasezon, controlerul pornește periodic pompa de încălzire (de obicei o dată la câteva zile) pentru a preveni blocarea rotorului mecanic din cauza depunerilor de calcar sau a impurităților din apă.

Specificații tehnice

.

Întrebări și răspunsuri (Q&A)

Cum ajută algoritmul PID la reducerea consumului de combustibil?

Spre deosebire de automatizările clasice de tip On/Off, algoritmul PID ajustează fin turația ventilatorului pe parcursul întregului ciclu de încălzire. Nu forțează focul la capacitate maximă, ci introduce exact necesarul de aer pentru a menține temperatura constantă, asigurând o ardere curată, lentă și prelungind autonomia cazanului cu o singură încărcătură de lemne.

Este dificil să schimb temperatura centralei dacă nu mă pricep la setări complexe?

Nu, operarea este extrem de prietenoasă. Puteți crește sau scădea valoarea temperaturii dorite apărând direct pe tastele frontale „+” sau „-”, fără a fi nevoie să accesați meniul principal sau parametrii avansați de instalare.

Ce se întâmplă dacă panoul rămâne fără energie electrică în timpul funcționării?

Dispozitivul este dotat cu o memorie funcțională nevolatilă. În momentul unei pene de curent, sistemul se oprește în siguranță, iar odată cu restabilirea alimentării cu energie, controlerul repornește automat folosind exact aceleași setări și temperaturi configurate anterior.

Sfat tehnic

Atenție: Senzorul principal de temperatură și siguranța termică suplimentară trebuie introduse împreună, până la capăt, în teaca de imersie a cazanului (de regulă montată pe tur). Acest lucru garantează că protecția hardware va detecta exact aceeași temperatură ca și panoul de comandă. Conectarea pompei și a suflantei la bornele de 230V trebuie efectuată exclusiv de un instalator sau electrician autorizat.

ECHIPAMENTE OPȚIONALE:

- senzor gaze evacuare (oprire / pornire ventilator la depășirea temperaturii setate pentru gazele de evacuare)

- termostat de cameră
