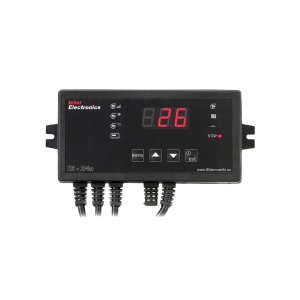

Controler IE24n pentru control ventilator si pompa IC, cu posibilitate de conectare la termostat de camera

Descriere

Controlerul cu microprocesor IE24N este o automatizare universală destinată centralelor termice pe combustibil solid, concepută pentru a gestiona eficient pompa de circulație a încălzirii centrale (IC) și ventilatorul insuflant. Acesta optimizează procesul de ardere prin modularea turației ventilatorului și permite conectarea unui termostat de cameră, rezolvând problemele fluctuațiilor de temperatură și ale consumului ineficient de combustibil.

Funcționalitate și principiu de operare

Sistemul menține temperatura constantă în cazan și optimizează arderea prin gestionarea precisă a echipamentelor periferice, fiind compatibil cu majoritatea cazanelor de pe piață (precum Viadrus, Kenda, Termax, Burnit, Fornello, Ferroli, Termofarc).

• Controlul ventilatorului: Ajustează automat turația ventilatorului în funcție de evoluția temperaturii apei. Puterea poate fi reglată în trepte de 10%, cu posibilitatea setării unei limite minime (1-70%). Include funcția de menținere a jarului prin insuflări periodice, adaptându-se calității combustibilului.

• Controlul pompei IC: Gestionează circuitul de încălzire, pornind pompa de circulație la atingerea temperaturii setate (20-70°C) și oprind-o automat, de regulă cu 3°C sub pragul de activare, pentru a preveni răcirea apei din instalație.

• Integrare termostat de ambient: Permite conectarea unui termostat de cameră direct pe un conector terminal de pe placa de bază, oferind controlul termic direct din spațiul de locuit, în funcție de necesarul real de căldură.

• Histerezis reglabil: Împiedică pornirea și oprirea constantă a ventilatorului la variații mici de temperatură (setabil între 1°C și 5°C).

Funcții de siguranță

Pentru a asigura integritatea instalației de încălzire, dispozitivul este echipat cu mecanisme multiple de protecție:

• Protecție termică hardware (STB): Senzorul de temperatură integrează un comutator bimetalic pe un cablu special cu 4 fire. Dacă apa atinge 90°C, alimentarea ventilatorului este tăiată fizic pentru a opri imediat arderea.

• Alarmă software de supraîncălzire: Permite setarea unui prag de intervenție între 60°C și 90°C (setare din fabrică la 85°C).

• Sistem de siguranță la avarie (Fail-Safe): În cazul detectării unei defecțiuni a senzorului de temperatură, controlerul oprește ventilatorul și forțează pornirea pompei IC pentru a evacua căldura din cazan.

• Funcția Anti-Stop: Previne griparea pompei de circulație pe timpul verii prin activarea acesteia timp de 10 secunde la fiecare 10 zile.

• Funcția Anti-Îngheț: Pornește automat pompa dacă temperatura scade sub 7°C, protejând conductele.

• Memorie non-volatilă: Salvează automat toate setările în cazul unei întreruperi de curent electric.

Specificații tehnice

.

Întrebări și răspunsuri (Q&A)

De ce nu pot prelungi cablul senzorului de temperatură la acest model?

Cablul de 0,6 m conține 4 fire speciale deoarece integrează comutatorul bimetalic de protecție (STB). Tăierea sau prelungirea acestuia anulează protecția termică hardware a centralei și poate duce la avarii grave.

Pot folosi acest controler pentru un sistem cu rezervor de acumulare (puffer)?

Nu. Acest dispozitiv este optimizat strict pentru gestionarea directă a pompei de încălzire centrală (IC). Pentru sisteme complexe cu pompă dedicată de încărcare puffer, sunt necesare controlere cu senzori multipli.

Ce se întâmplă dacă senzorul de temperatură se defectează în timpul funcționării?

Controlerul dispune de un sistem "Fail-Safe". Dacă detectează defectarea senzorului, va tăia imediat alimentarea ventilatorului pentru a opri oxigenarea focului și va porni pompa de circulație pentru a disipa căldura rămasă în instalație, prevenind supraîncălzirea apei.

Notă tehnică importantă

Echipamentul operează cu tensiuni periculoase. Montajul, conectarea electrică, configurarea parametrilor și punerea în funcțiune trebuie realizate exclusiv de către personal tehnic calificat. De asemenea, controlerul este proiectat din fabrică pentru ventilatoare de insuflare (care introduc aer), nu pentru cele de exhaustare (care trag aerul); utilizarea pentru exhaustare necesită consultare tehnică prealabilă.

ATENȚIE!

Montarea, instalarea, efectuarea setărilor și pornirea echipamentului poate fi efectuat numai de către personal calificat.

Atenție! Acest controler este proiectat pentru ventilatoare de insuflare aer, deoarece opreste ventilatorul după ce temperatura din centrală atinge temperatura setată. Dacă doriți să controlați funcționarea unui ventilator de exhaustare, în prealabil vă rugăm consultați cu departamentul tehnic al firmei noastre sau un specialist în domeniu.
