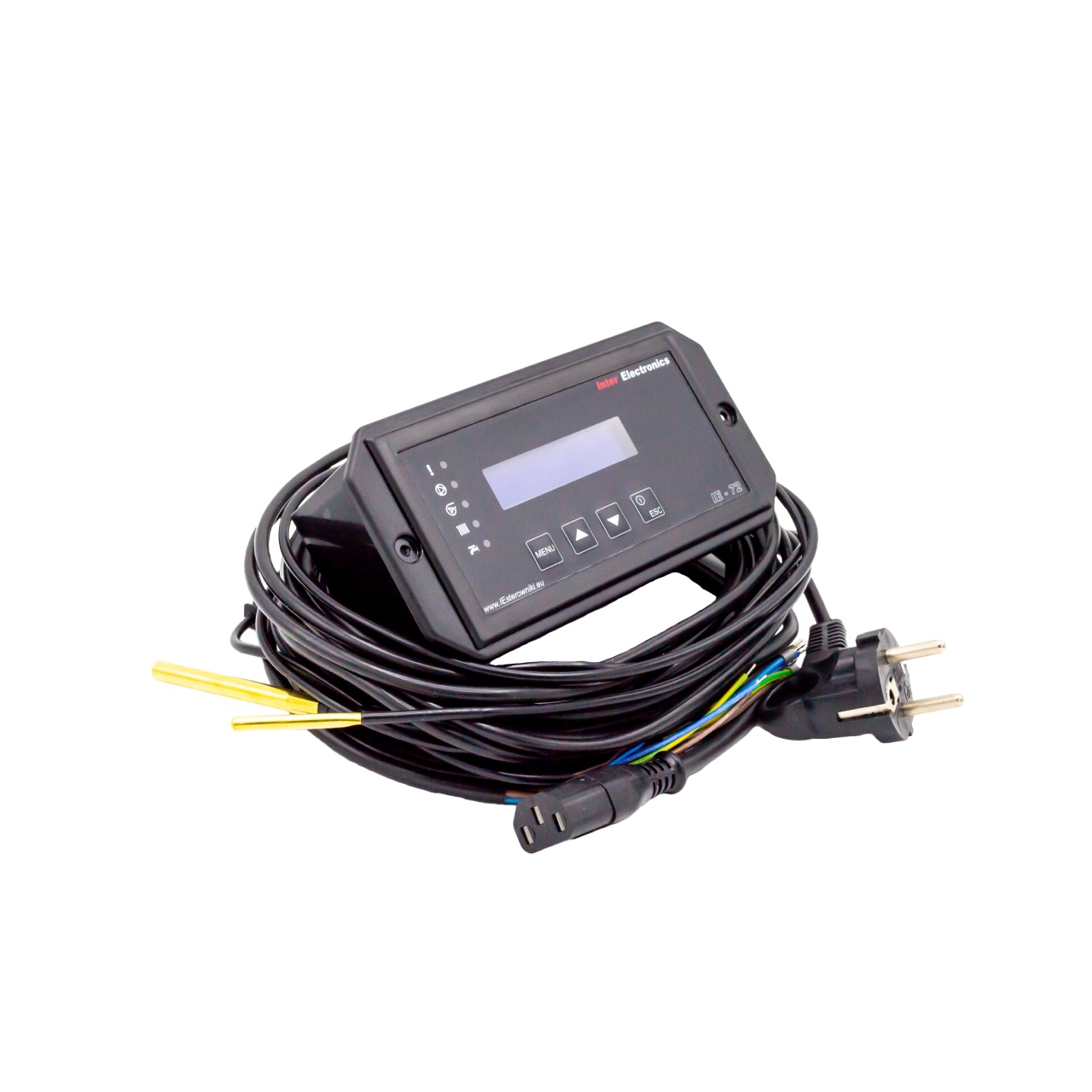

Controler cazan IE72v2 T4, incastrabil, comanda 2 pompe si 1 ventilator

Controlerul IE72v1 T4 este o automatizare avansată pentru cazanele pe combustibil solid, concepută pentru a gestiona eficient pompa de încălzire centrală (IC) și ventilatorul de insuflare. Acesta optimizează procesul de ardere prin modularea automată a turației ventilatorului și previne pierderile termice, rezolvând direct problema consumului ridicat de combustibil și a fluctuațiilor de temperatură din locuință.

Funcții și principiu de funcționare

Sistemul monitorizează temperatura apei din cazan prin intermediul senzorului inclus și ajustează funcționarea echipamentelor conectate:

• Controlul ventilatorului (suflantei): Controlerul nu aplică doar comenzi de pornire/oprire, ci modulează turația ventilatorului. Pe măsură ce temperatura apei se apropie de valoarea setată, turația este redusă treptat pentru a asigura o ardere constantă și pentru a preveni inerția termică.
• Controlul pompei IC: Pompa de circulație este activată automat atunci când temperatura apei depășește pragul configurat și este oprită când aceasta scade, asigurând transferul eficient al căldurii către calorifere.
• Compatibilitate cu termostat de ambient (opțional): Permite conectarea unui termostat de cameră standard. Dacă este conectat, pompa de încălzire va fi oprită atunci când se atinge temperatura dorită în casă (cu condiția ca centrala să nu fie supraîncălzită).
• Senzor pentru gaze arse (opțional): Dispune de o intrare pentru conectarea unui senzor de evacuare (PID). Dacă este instalat, acesta oprește sau reduce ventilatorul când detectează o temperatură prea mare a gazelor evacuate pe coș, limitând drastic risipa de energie.

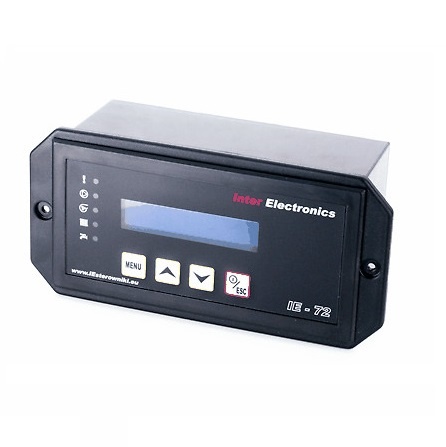

• Interfață localizată: Dispune de un ecran LCD cu un meniu complet în limba română, facilitând setarea parametrilor de către utilizator.

Funcții de siguranță

Pentru a asigura integritatea instalației termice, IE72v1 T4 este echipat cu următoarele mecanisme de protecție autonome:

• Funcția anti-îngheț: Dacă temperatura apei din sistem scade sub pragul critic de 7°C, controlerul pornește automat pompa de circulație pentru a preveni înghețarea și spargerea conductelor.
• Funcția anti-stop: În afara sezonului de încălzire, depunerile de impurități pot bloca rotorul pompei. Controlerul activează automat pompa timp de 1 minut la fiecare 7 zile, prevenind griparea acesteia.

Specificații tehnice

.

Întrebări și răspunsuri

Cum ajută senzorul de gaze arse (opțional) la economia de combustibil?

Prin monitorizarea temperaturii pe tubulatura de evacuare, controlerul oprește sau reduce turația ventilatorului atunci când se pierde prea multă căldură pe coș. Astfel, energia este menținută în interiorul cazanului pentru a încălzi apa, reducând semnificativ consumul de lemne sau cărbune.

Se poate utiliza controlerul IE72v1 T4 împreună cu un termostat de ambient?

Da, controlerul are o intrare dedicată pentru termostate de cameră standard. Când temperatura dorită este atinsă în încăpere, termostatul trimite un semnal controlerului, care va opri pompa de încălzire, evitând supraîncălzirea locuinței.

Cum protejează funcția anti-stop pompa de circulație vara?

În lunile calde, când centrala este oprită, stagnarea apei poate duce la formarea de depuneri care blochează (gripează) rotorul pompei. Funcția anti-stop pornește automat pompa timp de un minut la fiecare șapte zile, menținând componentele mecanice în mișcare.

Sfat tehnic

Atenție: Acest echipament lucrează cu tensiuni periculoase (230V). Montarea pe cazan, conectarea cablurilor electrice pentru pompă, ventilator și termostat, precum și configurarea parametrilor de bază trebuie efectuate exclusiv de către personal calificat (electrician sau instalator autorizat). Asigurați-vă că senzorul de temperatură are contact termic perfect cu conducta de tur (sau este introdus complet în teaca cazanului) pentru citiri precise.

ECHIPAMENTE OPȚIONALE:

- senzor gaze arse (oprire / pornire ventilator la depășirea temperaturii setate pentru gazele de evacuare)
