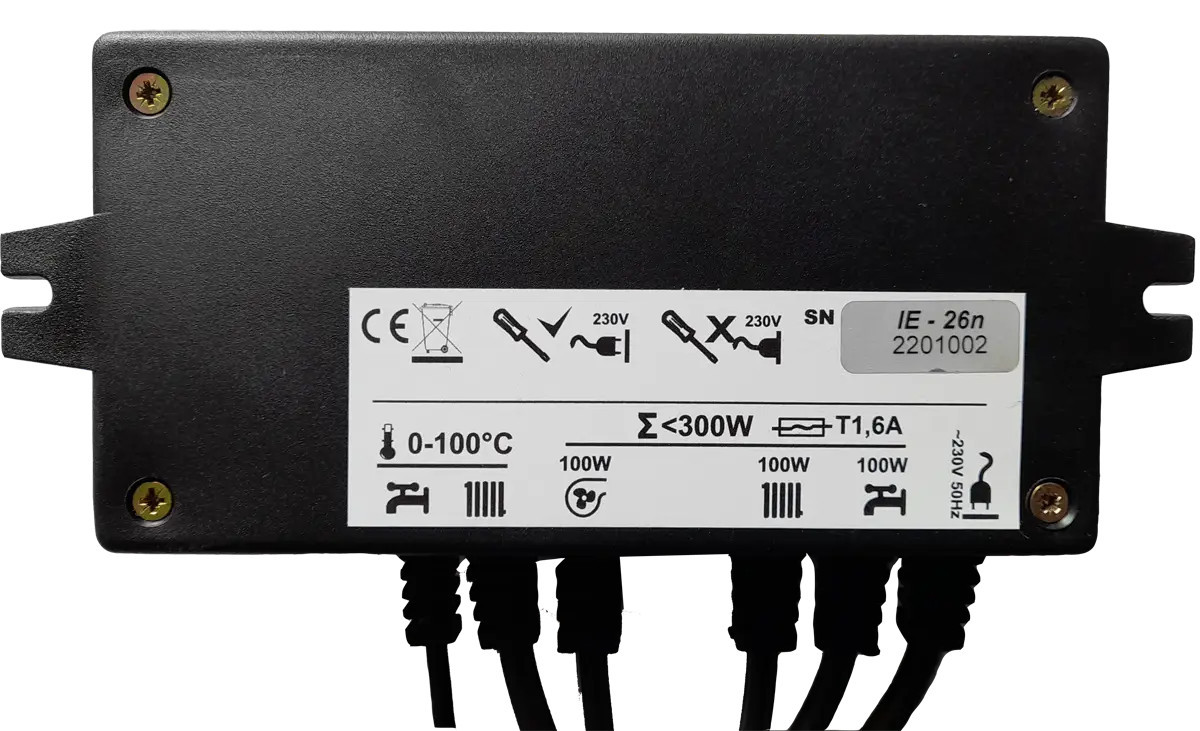

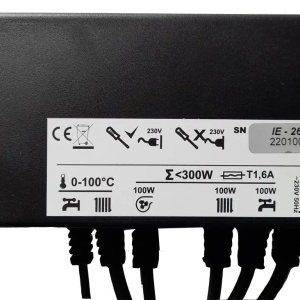

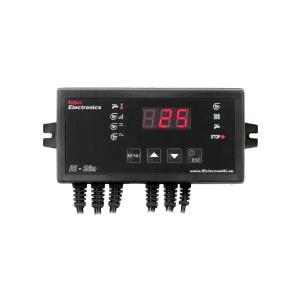

Controler sistem incalzire/ boiler IE26n (cu 2 senzori, pentru pompa IC, pompa ACM si ventilator)

Controlerul cu microprocesor IE26n este o soluție avansată de automatizare destinată cazanelor clasice pe combustibil solid, concepută pentru a gestiona simultan pompa de încălzire centrală (IC), pompa de apă caldă menajeră (ACM) și ventilatorul insuflant. Dispozitivul optimizează procesul de ardere prin modularea turației ventilatorului și rezolvă problema ineficienței termice, asigurând o distribuție corectă și prioritizată a agentului termic atât pentru încălzirea locuinței, cât și pentru prepararea apei calde din boiler.

Cum se diferențiază IE26n față de versiunile anterioare (IE24n și IE25n)?

Alegerea între aceste trei controlere depinde strict de componentele sistemului de încălzire și de nevoile utilizatorului:

• IE24n: Controlează 1 Pompă (IC) + Ventilator. Avantajul său principal este conectarea la un termostat de cameră, pentru controlul temperaturii din casă. Nu suportă boiler sau senzor de gaze arse.

• IE25n: Controlează 1 Pompă (IC) + Ventilator. Nu se conectează la termostatul de cameră, în schimb, permite atașarea unui senzor de gaze arse pentru a reduce masiv consumul de lemne.

• IE26n (Modelul curent): Trece la nivelul următor prin gestionarea a 2 Pompe (IC + ACM) + Ventilator, folosind 2 senzori de temperatură (cazan și boiler). Nu suportă termostat de cameră sau senzor de gaze arse, accentul său fiind strict pus pe prioritizarea și eficiența preparării apei calde menajere și încălzirea casei.

Funcționalitate și principii de operare (Moduri de lucru IE26n)

Sistemul adaptează funcționarea centralei la calitatea combustibilului și la necesarul termic, oferind utilizatorului un meniu complex pentru modurile de funcționare a pompelor:

• Numai încălzire centrală: Activ când instalația nu include (sau nu necesită temporar) un boiler; gestionează doar pompa IC.
• Funcționare în paralel: Ambele pompe funcționează conform setărilor proprii. Pompa IC distribuie căldura în calorifere, iar pompa ACM prepară apa caldă până la atingerea temperaturii dorite în rezervorul boilerului.

• Modul de vară (Doar ACM): Pompa de încălzire a caloriferelor este menținută oprită (pornește doar în caz de alarmă termică), iar sistemul gestionează exclusiv pompa ACM pentru prepararea apei calde menajere pe timpul verii.

• Modularea și histerezisul ventilatorului: Turația suflantei este ajustată automat (viteza scade când temperatura se apropie de cea setată). Histerezisul reglabil (1-5°C) previne pornirile și opririle repetate, trecând centrala în modul de menținere a jarului prin insuflări periodice scurte.

• Timp stingere foc: Permite setarea timpului (10-240 minute) după care controlerul oprește definitiv ventilatorul dacă detectează epuizarea combustibilului.

Funcții de siguranță

Pentru a proteja instalația termică și a preveni accidentele, automatizarea este echipată cu sisteme de siguranță hardware și software:

• Protecție termică hardware (STB - 92°C): Senzorul de temperatură al centralei este introdus într-un tub de cupru care conține și un comutator bimetalic. La atingerea temperaturii critice de 92°C, acesta taie fizic alimentarea electrică a ventilatorului pentru a opri întețirea focului.
• Protecție la supraîncălzire software (70 - 90°C): La depășirea temperaturii setate de utilizator, controlerul oprește ventilatorul și pornește forțat pompa IC pentru a descărca temperatura critică în radiatoare.
• Funcția anti-îngheț: Dacă temperatura apei în instalație scade sub pragul de 7°C, controlerul activează automat pompele pentru a preveni înghețarea și spargerea conductelor.
• Funcția anti-stop: Previne griparea mecanică a pompelor în sezonul de vară (când încălzirea este oprită) prin pornirea acestora timp de 1 minut la fiecare 7 zile.

Specificații tehnice

.

Întrebări și răspunsuri (Q&A)

De ce nu se poate prelungi cablul senzorului de temperatură al centralei?

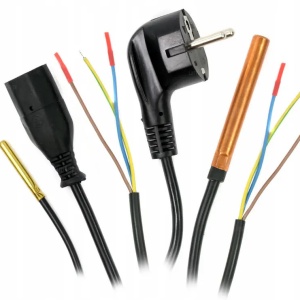

Cablul senzorului principal (pentru cazan) are o lungime fixă de 60 cm și conține 4 fire speciale, deoarece integrează comutatorul bimetalic de siguranță (STB). Orice tăiere sau prelungire a acestui cablu va anula protecția hardware la supraîncălzire, generând un risc major de explozie sau avarie a sistemului.

Pot folosi controlerul IE26n doar vara, pentru a face apă caldă la baie?

Da. Dispozitivul dispune de un "Mod de vară" dedicat. Prin activarea acestuia, încălzirea caloriferelor rămâne oprită, iar automatizarea va folosi energia termică generată de cazan exclusiv pentru a încălzi apa din boiler prin intermediul pompei ACM.

Cum funcționează prioritizarea între cele două pompe?

Pompa de boiler (ACM) este activată doar atunci când există cerere de preparare a apei calde și doar dacă temperatura din centrală este mai mare decât cea din boiler. În acest fel, controlerul transferă eficient energia, prevenind situația în care apa rece din centrală ar răci apa deja caldă din boiler.

Notă tehnică importantă

Restricție puffer: Acest echipament nu este destinat sistemelor complexe care includ un rezervor de acumulare (puffer).

Tipul ventilatorului: Controlerul este calibrat exclusiv pentru ventilatoare de insuflare (care împing aerul în focar). Utilizarea unui ventilator de exhaustare (pe coș) necesită consultanță tehnică prealabilă.

Norme de siguranță: Având în vedere lucrul cu tensiuni periculoase de rețea (230V), montajul, instalarea și configurarea inițială trebuie realizate exclusiv de către personal tehnic calificat (electrician / instalator autorizat).
