Controler cazan IE72v2 (cu 2 senzori, pentru pompa IC, pompa ACM si ventilator)

Controlerul IE72v2 este o automatizare avansată pentru cazanele pe combustibil solid, proiectată pentru a gestiona eficient atât încălzirea locuinței, cât și prepararea apei calde menajere (ACM). Dispozitivul rezolvă problema arderii ineficiente și a fluctuațiilor de temperatură prin modularea ventilatorului, coordonând simultan două pompe distincte pentru a asigura un confort termic optim cu un consum redus de combustibil.

Diferențe față de modelul anterior ie72v1

Spre deosebire de versiunea de bază (IE72v1) care gestionează exclusiv pompa de încălzire (IC) și ventilatorul, modelul IE72v2 vine echipat suplimentar cu un al doilea senzor de temperatură și o ieșire electrică dedicată pentru pompa unui boiler de apă caldă menajeră (ACM). Această actualizare structurală permite automatizării să împartă și să direcționeze energia termică produsă de cazan atât către calorifere, cât și către încălzirea apei pentru baie și bucătărie, funcționând ca un centru de comandă complet pentru întreaga locuință.

Funcții și principiu de funcționare

Sistemul citește independent valorile de la cei doi senzori (cazan și boiler) și ajustează funcționarea echipamentelor astfel:

• Managementul pompelor (IC și ACM): Pornește pompa de încălzire centrală când apa din cazan atinge o valoare minimă pentru a trimite căldură în casă. Separat, monitorizează temperatura din boilerul de apă caldă și comandă pompa ACM doar atunci când apa din boiler trebuie reîncălzită.
• Modularea ventilatorului: Turația suflantei este reglată automat și dinamic. Pe măsură ce apa din cazan se apropie de temperatura setată pe ecran, ventilatorul își reduce treptat puterea. Aceasta previne supraîncălzirea (inerția termică) și optimizează consumul de lemne.
• Termostat de cameră (opțional): Permite conectarea unui termostat ambiental. Când în casă este cald, termostatul va opri doar pompa de încălzire (IC), lăsând pompa de apă caldă (ACM) să funcționeze nestingherită dacă boilerul cere căldură.
• Senzor pentru gaze arse (opțional): Dispune de posibilitatea adăugării unui senzor pe coșul de fum. Când gazele de evacuare depășesc o anumită temperatură, controlerul oprește sau limitează ventilatorul pentru a păstra căldura în centrală.

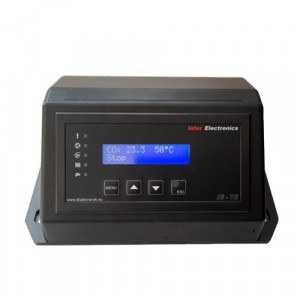

• Operare: Ecranul LCD și meniurile de configurare sunt disponibile integral în limba română.

Funcții de siguranță

Pentru a asigura integritatea hidraulică și mecanică a sistemului de încălzire, controlerul include următoarele protecții automate:

• Funcția anti-îngheț: Dacă temperatura apei din instalație scade sub pragul critic de 7°C, sistemul pornește automat ambele pompe pentru a recircula apa și a preveni fisurarea țevilor.
• Funcția anti-stop: În sezonul cald sau în perioade lungi de neutilizare, automatizarea pornește pompele timp de 1 minut o dată la 7 zile. Acest lucru previne blocarea (griparea) rotoarelor din cauza depunerilor de calcar sau impurități.

Specificații tehnice

.

Întrebări și răspunsuri

Ce se întâmplă cu apa caldă dacă termostatul de cameră oprește căldura în calorifere? Confortul dumneavoastră nu va fi afectat. Termostatul de cameră oprește doar pompa de încălzire centrală (IC). Controlerul IE72v2 va continua să citească senzorul din boiler și va comanda independent pompa ACM pentru a menține apa caldă la temperatura setată.

Pot monta controlerul IE72v2 acum, chiar dacă încă nu am un boiler instalat? Da, automatizarea este perfect funcțională și pentru sisteme incomplete. Puteți lăsa senzorul și ieșirea pentru pompa ACM neconectate, folosind panoul doar pentru a comanda ventilatorul și pompa de încălzire. Când veți achiziționa boilerul, sistemul este deja pregătit.

De ce este importantă modularea automată a ventilatorului? Spre deosebire de controlerele care doar opresc și pornesc ventilatorul brusc, modularea reduce fluxul de aer liniar. Acest proces stabilizează arderea, menține jarul activ pe o perioadă mai lungă și reduce semnificativ consumul de combustibil, oprind risipa de energie pe coșul de fum.

Sfat tehnic

Atenție: Acest echipament operează cu tensiuni periculoase de 230V. Legăturile electrice pentru cele două pompe, ventilator și termostat trebuie realizate exclusiv de către un electrician sau instalator autorizat. Asigurați-vă că senzorul ACM este introdus complet în teaca boilerului, iar senzorul IC face contact ferm cu conducta metalică de tur pentru a asigura o citire fidelă a temperaturilor. Dispozitivul taie complet alimentarea ventilatorului la atingerea temperaturii, deci este destinat doar ventilatoarelor de insuflare, nu și celor de exhaustare.
