Controler cazan IE72v4 (cu 3 senzori, pentru pompa incalzire, pompa ACM, pompa puffer si ventilator)

Controlerul IE72v4 este o automatizare de top destinată cazanelor pe combustibil solid, concepută pentru a gestiona sisteme de încălzire moderne echipate cu rezervor de acumulare (puffer). Dispozitivul rezolvă problema ineficienței termice și a fluctuațiilor de temperatură prin coordonarea simultană a pompei de încălzire (IC), pompei de boiler (ACM), pompei de puffer și a ventilatorului modulant, asigurând astfel un confort constant și o reducere semnificativă a consumului de lemne.

Funcții și principiu de funcționare

Sistemul citește datele din instalație cu ajutorul a trei senzori independenți (cazan, boiler ACM și puffer) și optimizează dinamic arderea:

• Management complet (3 pompe + ventilator): Centralizează comanda pompei pentru calorifere/pardoseală, a pompei pentru apa caldă menajeră și a pompei de încărcare a stocatorului (puffer). Această ultimă pompă va funcționa doar atunci când diferența de temperatură (delta T) între cazan și puffer este optimă, asigurând stocarea eficientă a excesului de energie termică.
• Modulare avansată și senzor gaze arse (opțional): Controlerul utilizează un algoritm inteligent pentru a ajusta lin turația ventilatorului pe măsură ce apa se încălzește. Mai mult, suportă un senzor PT1000 pe evacuare; dacă gazele arse depășesc o anumită temperatură, turația suflantei este redusă pentru a împiedica pierderea energiei pe coșul de fum.
• Prioritate ACM și regim vară/iarnă: Permite setarea funcției de „Prioritate boiler”, astfel încât puterea cazanului să fie direcționată inițial spre încălzirea rapidă a apei menajere. În modul „Vară”, circuitul de calorifere este oprit definitiv, centrala încălzind doar apa pentru consum.
• Conectare termostat de cameră (opțional): Compatibil cu termostate standard. Dacă senzorul ambiental atinge temperatura setată, controlerul oprește pompa de încălzire, lăsând însă pompele de puffer și ACM să înmagazineze restul de căldură produsă.

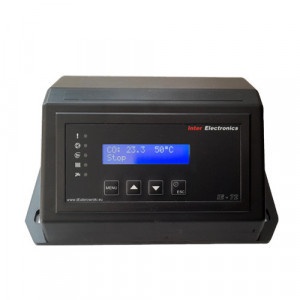

• Interfață: Echipat cu afișaj LCD și meniu intuitiv în limba română, cu taste frontale pentru reglajul direct al temperaturii de lucru.

Funcții de siguranță

Pentru protecția mecanică și termică a instalației, automatizarea include mecanisme redundante de siguranță:

• Protecție la supraîncălzire (STB): Senzorul de temperatură al cazanului este prevăzut cu un termostat bimetalic de siguranță integrat sau atașat. Dacă apa atinge pragul critic (peste 90°C), acest comutator întrerupe fizic alimentarea electrică a ventilatorului, prevenind fierberea centralei independent de deciziile softului.
• Funcția anti-îngheț: Monitorizează permanent apa. Dacă temperatura scade sub 5-7°C, activează de urgență pompele pentru a preveni spargerea țevilor.
• Funcția anti-stop: În lunile de vară, când încălzirea este inactivă, dispozitivul va porni toate pompele timp de un minut, la fiecare 7-14 zile, pentru a împiedica blocarea rotoarelor din cauza depunerilor.

Specificații tehnice

Ghid pe scurt pentru instalatori: Evoluția modelelor IE72

Pentru a alege rapid automatizarea corectă în funcție de complexitatea camerei tehnice, iată diferențele majore de hardware între cele patru generații de panouri IE72:

• IE72v1: Modelul de bază. Are 1 senzor și comandă 1 pompă (doar pompa de încălzire / IC) + ventilatorul. Ideal pentru instalații vechi, simple, fără boiler.

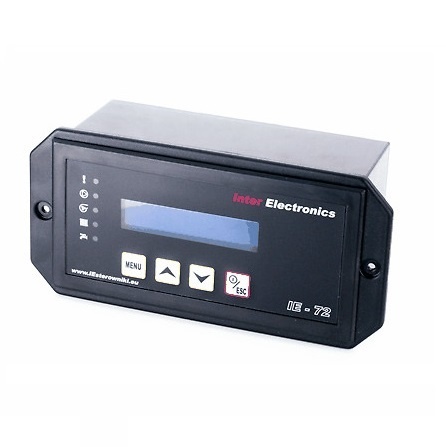

• IE72v2: Varianta medie. Are 2 senzori și comandă 2 pompe (pompa IC + pompa de boiler ACM) + ventilatorul. Perfect pentru casele care își prepară și apa caldă cu ajutorul centralei.

• IE72v3: Varianta pentru confort la robinet. Are 2 senzori și comandă 3 pompe (pompa IC + pompa ACM + pompa de recirculare) + ventilatorul. Se montează acolo unde clientul dorește apă caldă instant la baie/bucătărie (circuit închis de recirculare).

• IE72v4 (Acest model): Varianta dedicată sistemelor de stocare. Are 3 senzori și comandă 3 pompe (pompa IC + pompa ACM + pompa puffer) + ventilatorul. Este obligatoriu de folosit pentru instalațiile moderne care includ un rezervor de acumulare a energiei termice (puffer).

Întrebări și răspunsuri

De ce are nevoie centrala de o pompă separată pentru puffer comandată de acest dispozitiv?

Pentru a încărca pufferul eficient, pompa acestuia nu trebuie să meargă continuu. Controlerul IE72v4 citește atât temperatura din centrală, cât și pe cea din puffer. Pompa este pornită doar când apa din cazan este mai fierbinte decât cea din rezervor, asigurând un transfer termic corect și evitând "extragerea" căldurii din puffer înapoi în cazan când focul se stinge.

Dacă termostatul de cameră oprește pompa de încălzire, ce se întâmplă cu căldura produsă de foc?

Aici intervine avantajul sistemului. Când termostatul oprește cererea de căldură pentru calorifere, controlerul direcționează automat și exclusiv toată energia termică produsă de lemne către încărcarea boilerului ACM și a pufferului. Nu se pierde deloc combustibil, iar energia este stocată pentru utilizare ulterioară.

Pot folosi acest controler dacă am ventilator de exhaustare (pe coș), nu de insuflare?

Controlerul este setat din fabrică să întrerupă complet alimentarea de 230V a ventilatorului atunci când atinge pragul de temperatură. Ventilatoarele de exhaustare necesită adesea un modul specific de control sau menținerea unei turații minime pentru a asigura tirajul. Pentru adaptarea la exhaustare, consultați departamentul tehnic al vânzătorului.

Sfat tehnic

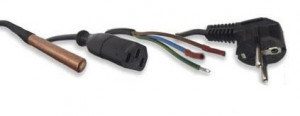

Atenție la montajul senzorilor: Pentru funcționarea precisă a automatizării, senzorul cazanului și protecția bimetalică STB trebuie introduse ambele până la capăt în teaca imersată a centralei. Senzorul pentru puffer se montează de obicei în teaca superioară sau medie a rezervorului de acumulare, în funcție de specificațiile proiectului hidraulic. Legăturile electrice (230V) pentru cele trei pompe și ventilator trebuie efectuate strict de un instalator sau electrician autorizat.
