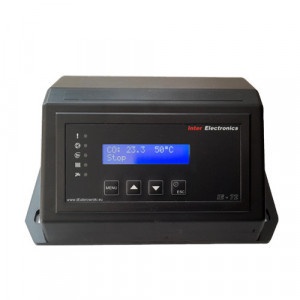

Controler cazan IE72v3 (cu 2 senzori, pentru pompa IC, pompa ACM, pompa recirculare si ventilator)
Descriere
Controlerul IE72v3 este o automatizare complexă pentru cazanele pe combustibil solid, proiectată pentru a gestiona simultan trei pompe distincte (IC, ACM și recirculare) alături de ventilatorul de insuflare. Acest dispozitiv optimizează complet distribuția agentului termic în locuință și reduce semnificativ consumul de combustibil prin modularea inteligentă a turației ventilatorului, eliminând fluctuațiile de temperatură și risipa de energie.
Diferențe față de modelele anterioare (IE72v1 și IE72v2)
Evoluția seriei IE72 se bazează pe capacitatea de a gestiona un număr tot mai mare de circuite hidraulice. În timp ce modelul de bază IE72v1 controlează doar o singură pompă (cea pentru încălzire centrală - IC) și ventilatorul, versiunea IE72v2 adaugă controlul pentru a doua pompă (destinată boilerului pentru apă caldă menajeră - ACM). Modelul actual, IE72v3, extinde aceste capabilități adăugând o ieșire dedicată pentru o a treia pompă (cel mai adesea utilizată ca pompă de recirculare a apei calde sau pompă suplimentară). Astfel, IE72v3 oferă un management integrat pentru o instalație hidraulică complexă, utilizând cei doi senzori incluși (cazan și boiler) pentru a asigura confortul termic total dintr-un singur panou.
Funcții și principiu de operare
Sistemul automatizează arderea și distribuția căldurii prin monitorizarea continuă a senzorilor din instalație:
- Managementul celor trei pompe: Dispozitivul citește temperaturile și comandă complet independent pompa de încălzire (IC) pentru calorifere, pompa ACM pentru prepararea apei din boiler și pompa de recirculare (care asigură apă caldă instant la deschiderea robinetului).
- Modularea ventilatorului: Sistemul ajustează automat și dinamic turația suflantei pe măsură ce temperatura apei din cazan se apropie de valoarea setată, menținând un prag termic constant și limitând pierderile.
- Compatibilitate cu termostat de ambient (opțional): Permite racordarea unui termostat de cameră. Când temperatura dorită este atinsă în locuință, termostatul oprește exclusiv pompa de încălzire (IC), lăsând pompele de boiler și recirculare să funcționeze netulburate.
- Senzor pentru gaze arse (opțional): Permite adăugarea unui senzor de evacuare (PT1000). Controlerul limitează sau oprește ventilatorul dacă temperatura de pe coșul de fum atinge cote prea mari, păstrând energia utilă în interiorul schimbătorului de căldură.
- Interfață accesibilă: Echipamentul dispune de un afișaj LCD clar, dotat cu un meniu intuitiv disponibil integral în limba română.
Funcții de siguranță
Pentru a proteja rețeaua hidraulică și elementele mecanice de factorii de mediu, automatizarea dispune de protecții de bază integrate:
- Protecție anti-îngheț: Dacă temperatura apei scade sub pragul critic de 7°C (de exemplu, într-o cameră tehnică neizolată), controlerul activează automat toate pompele conectate pentru a asigura mișcarea apei și a preveni spargerea țevilor.
- Protecție anti-stop: În sezonul de vară, când încălzirea este oprită, sistemul pornește preventiv pompele timp de 1 minut la fiecare 7 zile pentru a evita blocarea rotoarelor din cauza depunerilor de sedimente sau calcar.
Specificații tehnice
| Caracteristică | Detaliu |
| Aplicație | Cazane pe combustibil solid (lemne, cărbune, brichete) |
| Ieșiri controlate | 1x Pompă IC, 1x Pompă ACM, 1x Pompă recirculare, 1x Ventilator |
| Senzori incluși | 2 bucăți (1x senzor cazan, 1x senzor boiler ACM) |
| Modulare ventilator | Automată (reducere treptată a turației) |
| Extensii compatibile (opțional) | Termostat de cameră (ON/OFF), Senzor gaze arse (PT1000) |
| Funcții de protecție autonome | Anti-îngheț (< 7°C), Anti-stop (vara) |
| Interfață și afișaj | Ecran LCD, meniu de sistem în limba română |
Întrebări și răspunsuri
Cum mă ajută pompa de recirculare comandată de acest dispozitiv? O pompă de recirculare plimbă constant apa caldă pe conductele dintre boiler și bateriile sanitare. Astfel, în momentul în care deschideți robinetul la baie sau la bucătărie, apa caldă curge instantaneu, eliminând așteptarea și risipa de apă rece irosită la scurgere.
Termostatul de cameră va opri și apa caldă de la boiler? Nu. Dacă montați un termostat de ambient în casă, acesta va comunica controlerului să oprească strict pompa de încălzire (IC) atunci când în cameră este cald. Pompa de boiler (ACM) și cea de recirculare vor rămâne active și vor furniza apă caldă în mod independent.
Pot utiliza centrala dacă încă nu am cumpărat senzorul pentru gaze arse? Da, absolut. Echipamentul funcționează perfect folosind doar cei doi senzori de apă furnizați în pachet. Senzorul pentru gazele de evacuare este doar o extensie opțională pe care o puteți monta oricând mai târziu pentru a mări și mai mult economia de combustibil.
Sfat tehnic
Atenție: Controlerul operează cu tensiuni periculoase (230V). Conectarea cablurilor electrice pentru cele trei pompe și ventilator, dar și ajustarea setărilor din meniul de instalator trebuie efectuate exclusiv de către un personal calificat (electrician sau instalator autorizat). Echipamentul taie alimentarea ventilatorului la atingerea temperaturii, fiind conceput pentru ventilatoare de insuflare. Folosirea cu un ventilator de exhaustare impune consultarea prealabilă a unui tehnician. Pentru acuratețe maximă, asigurați-vă că senzorul de boiler intră complet în teacă, iar senzorul de cazan face un contact termic ferm cu metalul
ECHIPAMENTE OPȚIONALE:
- senzor gaze evacuare (oprire / pornire ventilator la depășirea temperaturii setate pentru gazele de evacuare)
ATENȚIE!
Montarea, instalarea, efectuarea setărilor și pornirea echipamentului poate fi efectuat numai de către personal calificat.
Atenție! Acest controler este proiectat pentru ventilatoare de insuflare aer, deoarece opreste ventilatorul după ce temperatura din centrală atinge temperatura setată. Daca doriți să controlați funcționarea unui ventilator de exhaustare, în prealabil vă rugăm consultați cu departamentul tehnic al firmei noastre sau un specialist in domeniu.
