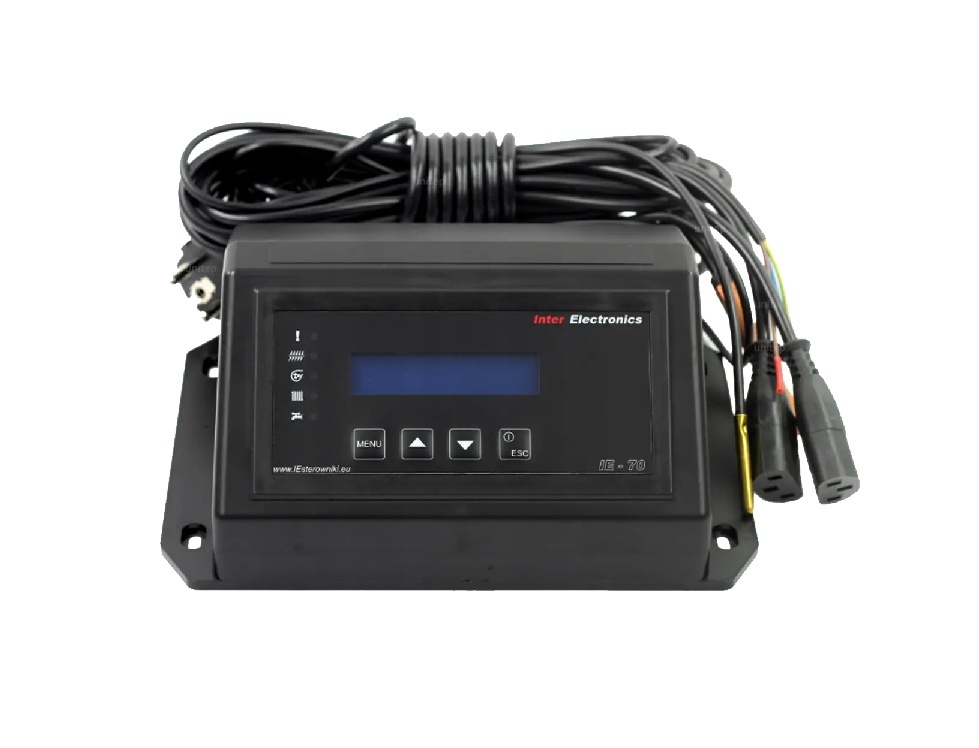

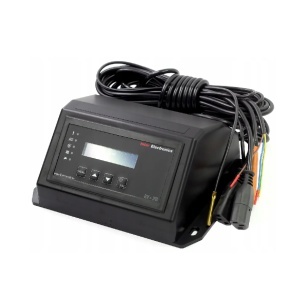

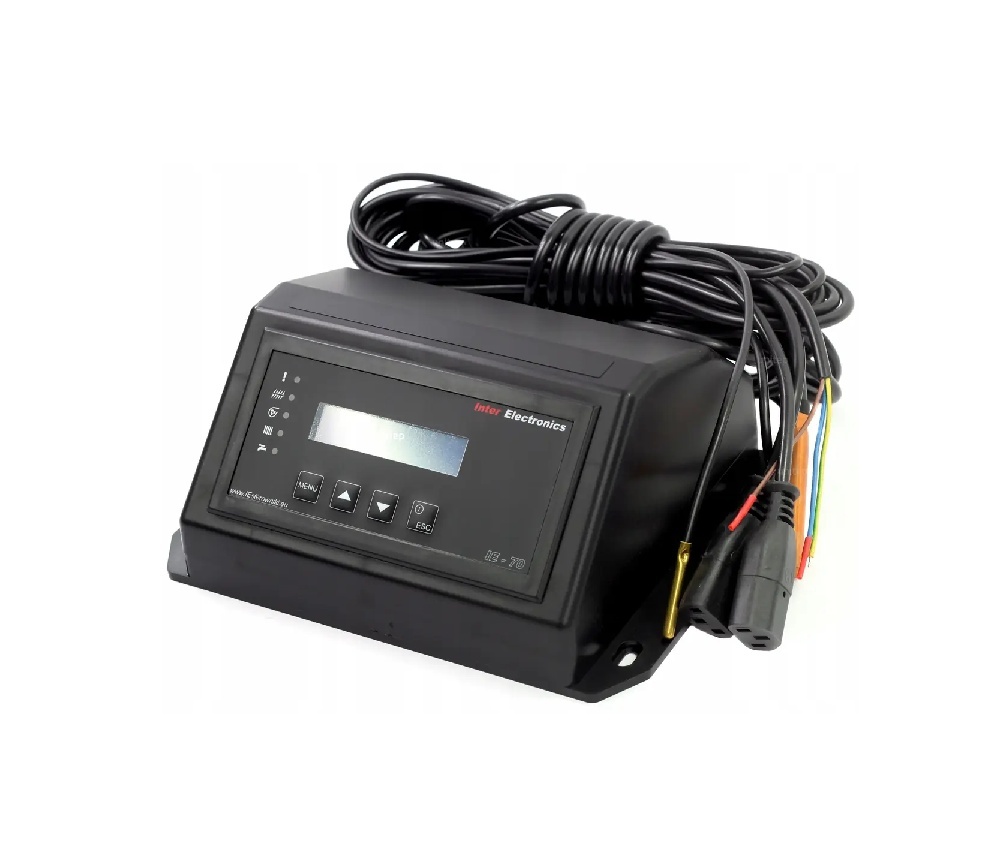

Automatizare cazan cu arzator IE70v1 (cu 2 senzori, pentru pompa IC, ventilator si snec)

Controlerul cu microprocesor IE-70v1 este o unitate de management termic de înaltă performanță, proiectată pentru automatizarea completă a cazanelor cu alimentare automată. Acesta rezolvă complexitatea gestionării arderii prin algoritmi de modulare a aerului și oferă un control riguros asupra siguranței alimentare, prevenind incidentele prin monitorizarea constantă a buncărului și a circuitelor hidraulice.

Funcționalitate și principiu de operare

Sistemul IE-70v1 integrează controlul componentelor periferice pentru a livra o eficiență energetică maximă:

• Modularea automată a ventilatorului: Turația suflantei este ajustată electronic în timp real, corelat cu temperatura agentului termic, asigurând o ardere completă și stabilă.

• Managementul alimentării (Șnec/Piston): Coordonează frecvența și durata alimentării, fiind dotat cu senzori termici pentru prevenirea aprinderii combustibilului în rezervor.

• Controlul pompei Î.C.: Activează circulația agentului termic pe baza parametrilor senzorului central, protejând cazanul de șocuri termice și condens.

• Interfață LCD în limba română: Facilitatea de utilizare este garantată de meniurile dedicate (Utilizator/Instalator) traduse integral, permițând o configurare granulară a sistemului.

• Conectivitate Termostat de Ambient: Permite controlul temperaturii din locuință, optimizând funcționarea pompei de circulație în funcție de necesarul termic real.

Sisteme de siguranță și protecție triplă

IE-70v1 impune un standard ridicat de securitate prin trei niveluri de protecție la supraîncălzire:

• Nivelul 1 (Protecție Alimentator): Dacă tubul de alimentare se supraîncălzește, controlerul oprește ventilatorul și acționează șnecul forțat pentru a elimina combustibilul fierbinte în focar.

• Nivelul 2 (Protecție Cazan Software): La depășirea pragului setat (70-90°C), ventilatorul este oprit, iar pompa Î.C. pornește automat pentru a descărca excesul de căldură în calorifere, ignorând comanda de oprire a termostatului de cameră.

• Nivelul 3 (Protecție Hardware STB): Un comutator bimetalic independent taie fizic alimentarea ventilatorului la 92°C, oferind siguranță redundantă.

• Funcții de întreținere: Include algoritmi Anti-Îngheț (activare sub 7°C) și Anti-Stop (pornirea periodică a pompelor pentru prevenirea gripării).

Echipamente și senzori opționali

Sistemul poate fi extins pentru o monitorizare totală a erorilor mecanice:

• Senzor Piston/Șnec: Detectează blocajele mecanice sau ruperea știftului de siguranță și oprește imediat alimentarea.

• Senzor capac rezervor: Oprește funcționarea în cazul în care buncărul este deschis, prevenind pierderea presiunii sau accidentele.

Specificații tehnice

Întrebări și răspunsuri (Q&A)

1. Ce se întâmplă dacă este cald în casă, dar centrala tinde să fiarbă?

Siguranța instalației are prioritate. Chiar dacă termostatul de cameră indică faptul că nu mai e nevoie de căldură, funcția de protecție nivel 2 va activa pompa Î.C. forțat pentru a răci centrala, prevenind avariile grave.

2. Cum mă ajută senzorii opționali de șnec sau piston?

Acești senzori transformă controlerul dintr-un simplu termostat într-un sistem de diagnoză. Dacă știftul de siguranță se rupe, controlerul "știe" că șnecul nu se mai rotește și oprește sistemul pentru a nu merge în gol, alertând utilizatorul.

3. Meniul este greu de setat pentru o persoană fără studii tehnice?

Nu. IE-70v1 dispune de un meniu de Utilizator simplificat în limba română pentru setările zilnice, în timp ce setările complexe sunt protejate în meniul de Instalator, asigurând o utilizare intuitivă și sigură.

Tehnică și mentenanță

• • Instalare: Toate conexiunile electrice la 230V trebuie realizate de personal calificat.

  • Atenție: Asigurați-vă că senzorul bimetalic (STB) este montat corect în teaca senzorului pentru o reacție rapidă la supraîncălzire.

  • Mentenanță: Verificați periodic starea cablurilor senzorilor opționali pentru a evita erorile de comunicare.
