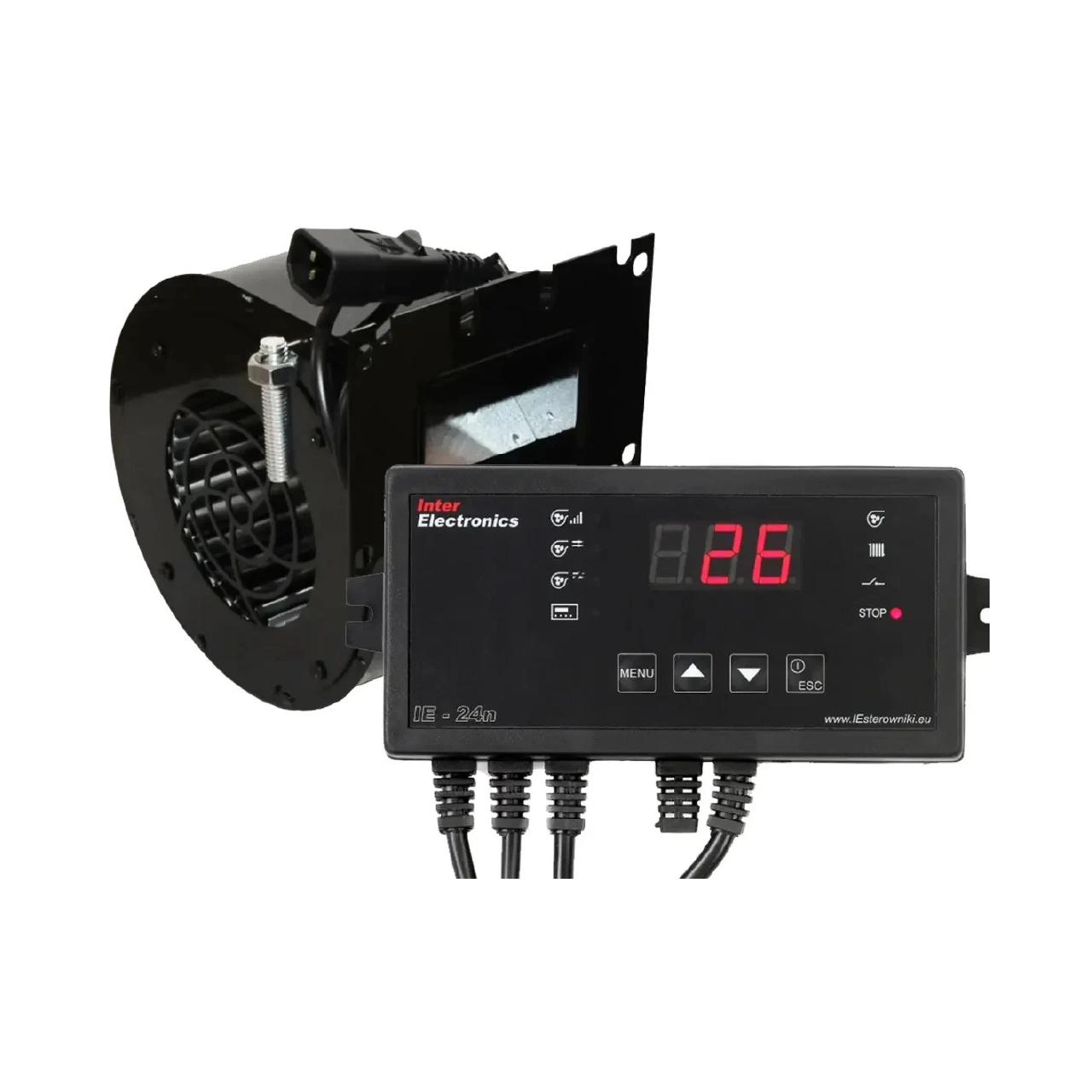

Kit automatizare centrala pe lemne IE24n cu suflanta DRV14, pentru centrale pana la 30kW

Descriere

Kitul universal de automatizare format din controlerul IE-24n și ventilatorul DRV14 reprezintă soluția tehnică ideală pentru modernizarea centralelor clasice pe combustibil solid (lemn, cărbune, brichete, cocs). Acest sistem rezolvă problema arderii incomplete și a depunerilor de gudron prin insuflarea controlată a aerului, transformând o centrală convențională într-un sistem eficient cu temperatură constantă și autonomie ridicată.

Funcționalitate și principiu de operare

Sistemul funcționează ca un ansamblu integrat care preia controlul total asupra procesului de oxidare a combustibilului:

• Insuflare cu modulare automată: Controlerul IE-24n nu doar activează ventilatorul DRV14, ci îi ajustează turația în timp real. Pe măsură ce apa se apropie de temperatura setată, volumul de aer scade, asigurând o ardere stabilă și prevenind risipa de energie.

• Managementul pompei de recirculare: Pompa este activată conform pragurilor termice setate, prevenind circulația apei reci în calorifere și protejând schimbătorul de căldură.

• Modul "Menținere Jar": Previne stingerea focului și acumularea de gaze în focar prin activări scurte ale ventilatorului la intervale predefinite.

• Sistem de clapetă gravitațională: Ventilatorul DRV14 este dotat cu o clapetă metalică ce se închide complet la oprirea motorului, blocând accesul necontrolat al aerului și prevenind arderea "mocnită" care generează gudron.

Funcții de siguranță

Siguranța este pilonul central al acestui kit, fiind dotat cu multiple straturi de protecție:

• Protecție Hardware STB: Senzorul de temperatură include un comutator bimetal independent care întrerupe fizic alimentarea ventilatorului la 90°C, indiferent de starea software-ului.

• Protecție Software la supraîncălzire: Dacă temperatura depășește cu 5°C pragul setat, sistemul intră automat în regim de protecție.

• Funcția Anti-Stop și Anti-Îngheț: Previne blocarea pompei prin porniri săptămânale (1 min) și protejează instalația de îngheț la temperaturi sub 5°C.

• Timp de stingere configurabil: Permite oprirea automată a sistemului după epuizarea combustibilului, evitând funcționarea în gol a ventilatorului.

Specificații tehnice

.

Întrebări și răspunsuri (Q&A)

1. Acest kit se poate monta pe orice centrală veche din fontă sau oțel?

Da, kitul este universal. Ventilatorul DRV14 are o flanșă de fixare standard, iar controlerul IE-24n poate gestiona orice pompă de circulație standard de 230V, fiind ideal pentru modernizarea cazanelor clasice.

2. Cum ajută ventilatorul la eliminarea gudronului?

Gudronul apare în principal din cauza arderii incomplete la temperaturi scăzute (ardere mocnită). Prin insuflarea forțată și dozată a aerului, kitul asigură o ardere completă și o temperatură ridicată în focar, eliminând cauzele depunerii gudronului.

3. Ce rol are clapeta de pe ventilator?

Clapeta acționează ca un "oblon" automat. Când ventilatorul se oprește (temperatura a fost atinsă), clapeta se închide ermetic sub propria greutate, oprind tirajul natural. Astfel, focul nu mai arde necontrolat, iar temperatura nu crește peste limita setată.

Tehnică și mentenanță

• Instalare: Montarea și configurarea inițială trebuie efectuate de personal calificat. Asigurați-vă că senzorul de temperatură (care conține și STB-ul bimetal) este fixat rigid pe țeava de tur, sub izolație.

• Curățare: Verificați periodic rotorul ventilatorului pentru depuneri de praf sau cenușă care pot dezechilibra paletele.

• Cablare: Kitul este livrat complet cablat (alimentare rețea, pompă, ventilator și senzori), facilitând o instalare rapidă de tip "Plug & Play" pentru specialist.

ATENȚIE!

Montarea, instalarea, efectuarea setărilor și pornirea echipamentului poate fi efectuat numai de către personal calificat.
