Kit universal automatizare centrala pe lemne IE24n + ventilator DRV14W, pentru centrale pana la 30kW, compatibil cu Viadrus U22, Ferroli FSB, FM ECO, Burnit, Candle, Termofarc

Descriere

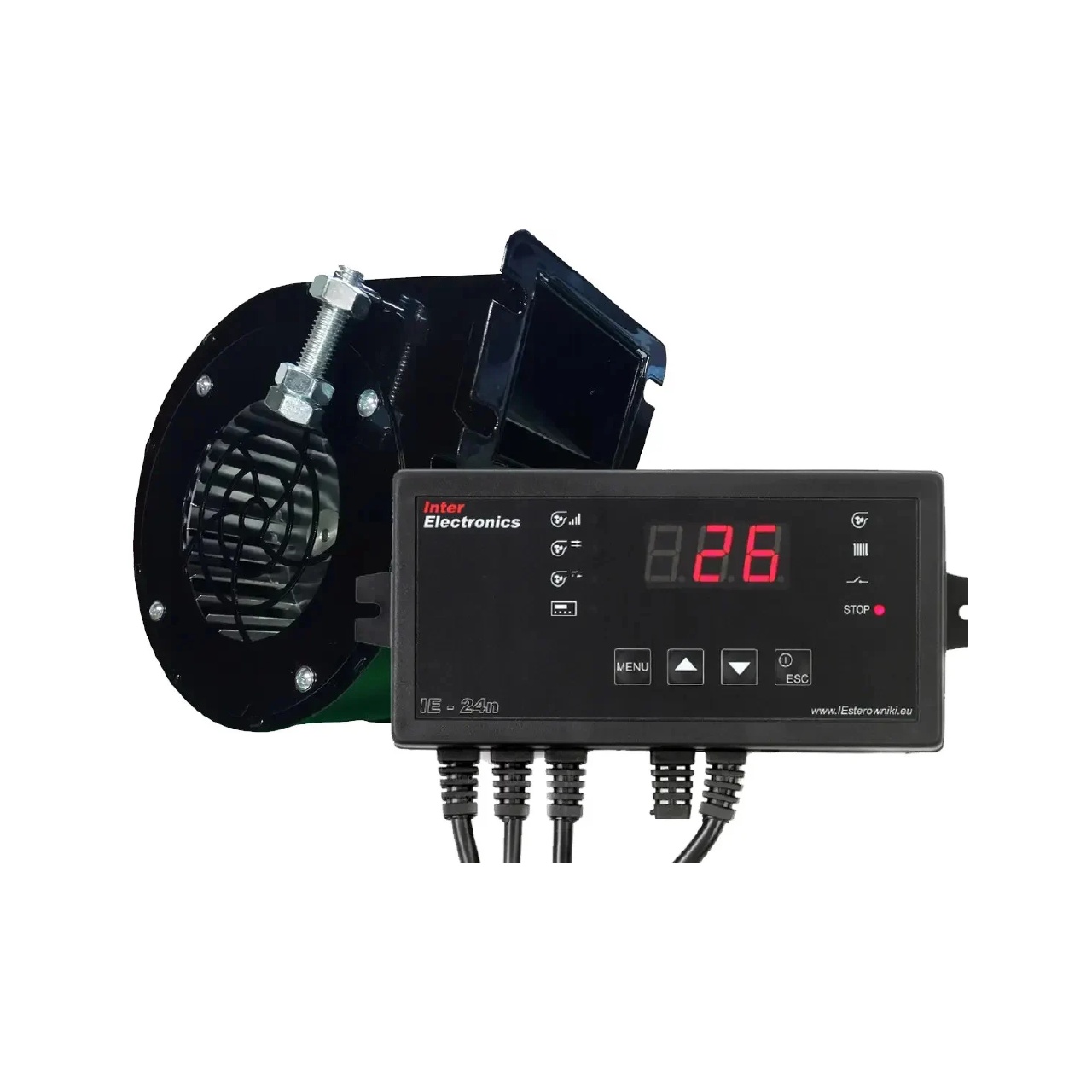

Kit automatizare cu ventilator pentru centrale clasice pe lemne sau cărbune, biomasă, brichete, cocs etc. cum ar fi Viadrus, Ferroli FSB, Candle, FM ECO, WarmLine etc  Kit-ul conține un controler cazan IE-24n și un ventilator suflantă DRV14W.  Aceste dispozitive sunt universale și pot fi montate pe majoritatea centralelor pe combustibil solid.

Beneficii:

• Îmbunătățește autonomia de funcționare a cazanului
• Asigură ardere puternică chiar dacă centrala este alimentată cu combustibil care arde mai greu, cum ar fi cărbune, cocs, rumeguș sau brichete
• Evacuarea fumului devine mult mai eficient
• Asigură temperatură constantă
• Protejează împotriva supraîncălzirii cazanului
• Elimină gudronul care apare din cauza arderii mocnite a focului
• Face economie la combustibil

Modul de lucru constă în suflarea aerului în cazan. Controlerul supraveghează temperatura centralei, asigură a o funcționare stabilă prin acționarea ventilatorului cu modulare automată. Totodată acționează pompa de recirculare conform setărilor prestabilite.

Funcții controler IE24N:

• Pornire pompă de încălzire în funcție de setări
• Modulare turație ventilator în mod automat
• Control temperatură ambientală (conexiune termostat de ambient)
• Protecție supraîncălzire centrală ( termostatul STB oprește alimentarea ventilatorului la 90 C)
• Protecție anti-îngheț (pornire pompă la temperaturi scăzute)
• Protecție blocare pompă (pornirea pompei de recirculare timp de un minut în fiecare săptămână)
• Protecție setări incorecte (când temperatura cazanului crește cu 5 C peste temperatura setată controlerul intră în protecție supraîncălzire)
• Mod menținere jar
• Setare timp stingere (se poate determina în minute oprirea ventilatorului după ce se stinge focul din cazan)

Caracterisiticile  ventilatorului DRV14W:

• Este proiectat pentru insuflare aer în cazane pe combustibil solid
• Este dotat cu o clapetă în față care se închide în funcție de turația ventilatorului. După oprirea ventilatorului clapeta se închide în totalitate
• Carcasa este realizat din tablă, prevăzută cu orificii de fixare

Specificații tehnice:

• Presiune statică max.: 240Pa
• Flux aer maxim: 240mc/ora
• Turație maximă: 2200 rot/min
• Consum energie: 80W
• Greutate: 2.1 kg
• Rotor - oțel galvanizat
• Temperatura de funcționare: de la -10ºC până la +40º

Pachetul conține:

1 buc. controler IE24N echipat cu:

• senzor temperatură cazan
• comutator bimetal de protecție supraîncălzire (termostat STB) încorporat în senzor
• cablu alimentare pompă
• cablu alimentare ventilator
• cablu alimentare rețea

1 buc. ventilator suflantă DRV14W

Funcționalitate și principiu de operare

Sistemul funcționează prin monitorizarea temperaturii agentului termic din cazan și coordonarea inteligentă a echipamentelor:

• Modularea automată a ventilatorului DRV14W: Controlerul nu doar pornește suflanta, ci îi ajustează dinamic turația. Pe măsură ce temperatura apei se apropie de ținta setată, fluxul de aer scade treptat, prevenind arderea violentă și inerția termică excesivă.
• Controlul pompei de încălzire centrală (IC): Pompa de circulație este activată doar atunci când apa din cazan atinge pragul termic optim, asigurând o distribuție eficientă a căldurii în calorifere și prevenind formarea condensului coroziv în centrală.
• Clapetă gravitațională (Shutter): Ventilatorul este dotat cu o clapetă frontală care se închide etanș la oprirea motorului. Aceasta blochează pătrunderea necontrolată a aerului în focar, transformând focul în jar și conservând combustibilul.
• Integrare cu termostat de ambient: Dacă este conectat un termostat de cameră, automatizarea adaptează arderea și funcționarea pompei exclusiv în funcție de necesarul real de căldură din spațiul de locuit.
• Funcții de siguranță

Pentru a garanta operarea în condiții optime și a proteja instalația, kitul este dotat cu următoarele mecanisme:

• Protecție la supraîncălzire (Termostat STB): Senzorul de temperatură include un comutator bimetal independent. Dacă temperatura cazanului atinge nivelul critic de 90°C, acesta taie fizic alimentarea ventilatorului, oprind forțarea arderii.
• Funcția anti-îngheț: Dacă temperatura agentului termic scade periculos de mult (sub 5°C), controlerul pornește automat pompa de circulație pentru a preveni înghețarea apei și fisurarea conductelor.
• Funcția anti-stop: Pentru a preveni griparea rotorului pompei din cauza depunerilor de calcar în timpul verii, sistemul o activează preventiv timp de 1 minut la fiecare 14 zile.

Specificații tehnice

Întrebări și răspunsuri

Pot monta acest kit pe o centrală clasică, fără automatizare din fabrică?

Da, kitul este complet universal și este conceput special pentru a transforma cazanele clasice (cum ar fi modelele Viadrus U22, Ferroli FSB, Candle, FM ECO) în sisteme automatizate. Flanșa ventilatorului este standard, cu orificii de fixare ușor de adaptat pe ușa de vizitare.

Ce înseamnă că acest controler suportă o putere maximă de 300W?

Aceasta înseamnă că suma puterilor consumate de pompa de recirculare și ventilatorul conectate la el nu trebuie să depășească 300 de wați. Deoarece ventilatorul inclus consumă doar 80W, rămâne o marjă generoasă de peste 200W pentru pompa de încălzire, ceea ce acoperă lejer necesarul oricărei pompe standard de pe piață.

Cum mă ajută clapeta ventilatorului să reduc consumul de lemne?

În momentul în care centrala atinge temperatura dorită și controlerul oprește ventilatorul, clapeta se închide complet. Acest mecanism oprește tirajul natural (atragerea aerului pe horn), sufocând flacăra și transformând lemnul într-un jar care se menține fierbinte mult timp, evitând arderea rapidă și inutilă.

Notă tehnică importantă

Atenție: Acest echipament lucrează cu tensiuni periculoase (230V). Montarea pe ușa cazanului, decuparea flanșei (dacă este cazul), conexiunile electrice ale pompei, respectarea sarcinii maxime de 300W și configurarea parametrilor trebuie efectuate exclusiv de către personal calificat

ATENȚIE!

Montarea, instalarea, efectuarea setărilor și pornirea echipamentului poate fi efectuat numai de către personal calificat.
